Osta räätälöity 0,72-40,5 kV sisävirtamuuntaja Kiinasta

Comewill, luotettava sähkömittaus- ja suojalaitteiden valmistaja ja toimittaja Kiinassa, tarjoaa0,72-40,5 kV sisävirtamuuntaja (CT)teollisiin, kaupallisiin ja yleishyödyllisiin sovelluksiin.

Toimintaperiaate

0,72-40,5 kV sisävirtamuuntajaperustuu sähkömagneettiseen induktioon ja muuntaa suuret ensiövirrat pienemmiksi, mitattavissa oleviksi toisiovirroiksi tarkan mittauksen ja suojauksen mahdollistamiseksi.

Tärkeimmät toiminnalliset vaiheet:

1. Sähkömagneettinen induktio: Vaihtovirta ensiöjohtimen läpi synnyttää magneettikentän rautasydämeen, mikä indusoi suhteellisen virran toisiokäämiin (esim. suhde 1000:1).

2. Signaalin eristäminen: Toisiovirta (yleensä 5A tai 1A) on eristetty korkeajännitteisestä ensiöpiiristä, mikä varmistaa henkilöstön ja laitteiden turvallisuuden.

3. Tarkkuussäätö: Korkean magneettisen johtavuuden omaavat materiaalit, kuten piiteräslevyt tai nanokiteiset seokset, minimoivat hystereesihäviöt ja saavuttavat jopa 0,2 tason tarkkuuden (virhe ±0,2 %) IEC 60044-1 -standardien mukaisesti.

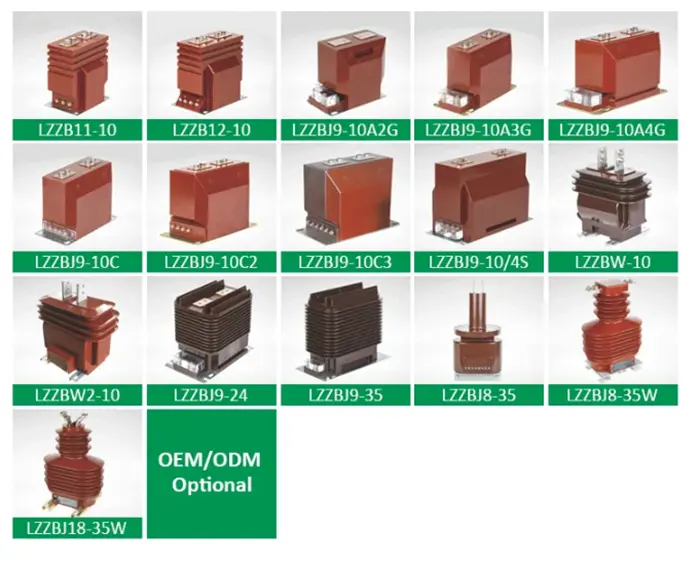

0.72-40.5kV Indoor Current Transformer Types

Päätyypit

1. Sähkömagneettinen CT

Ominaisuudet: Rautasydän käämityksellä, kustannustehokas, erittäin vakaa.

Käyttökohteet: Alle 10 kV jakelujärjestelmät, esim. teollinen tai kaupallinen sähkönmittaus.

Parametrit Esimerkki: Nimellisvirtasuhde 200/5A, kuormitusimpedanssi 2,5 Ω (GB/T 20840.2-2014).

2. Elektroninen CT

Ominaisuudet: Käyttää Hall-elementtejä tai valokuituantureita, laaja taajuuskaista (0,1Hz–1MHz), vahva EMI-vastus.

Sovellukset: Uusi energiantuotanto, suurnopeusjunajärjestelmät.

3. Rogowski-kela

Ominaisuudet: Johdoton rakenne, korkea lineaarisuus, sopii transienttivirran mittaukseen.

Parametrit Esimerkki: Lähtösignaali 0,333 V/kA, lineaarinen virhe <±0,1 % (IEEE C57.13-2016).

Sovellusskenaariot

Sähkön mittaus

Erittäin tarkat teollisuus- tai kaupalliset mittarit, jotka vaativat tyypillisesti 0,5S tarkkuuden (±0,5 %) DL/T 725-2013:n mukaisesti.

Releen suojaus

Ylivirta- tai differentiaalisuojaus; CT:iden on täytettävä tietyt virherajat (esim. 5P20, virhe ≤5 % 20-kertaisella nimellisvirralla).

Teollisuuden valvonta

Korkeataajuiset tai nopeat sovellukset (esim. teräslaitokset, induktiouunit) vaativat elektronisia CT:itä, joiden taajuusvaste on > 10 kHz.

Valinta- ja huolto-ohjeet

Valintaparametrit

Nimellisvirta: Valitse 1,2–1,5 kertaa kuormitusvirta optimaalisen suojan saamiseksi.

Tarkkuustaso: Käytä 0,2:ta CT-mittauksiin; 5P/10P suoja-CT:ille.

Asennus ja huolto

Vältä avointa piiriä toissijaisessa: Voi tuottaa vaarallisen kV-jännitteen.

Eristyksen tarkistus: Tarkista säännöllisesti, onko laitteen eristysvastus0,72-40,5 kV sisävirtamuuntajaon ≥1MΩ.

Skenaariovastaavuus: Valitse CT-tyyppi (sähkömagneettinen, elektroninen, Rogowski) sovellustarpeiden, tarkkuuden, kustannusten ja luotettavuuden perusteella.

View as

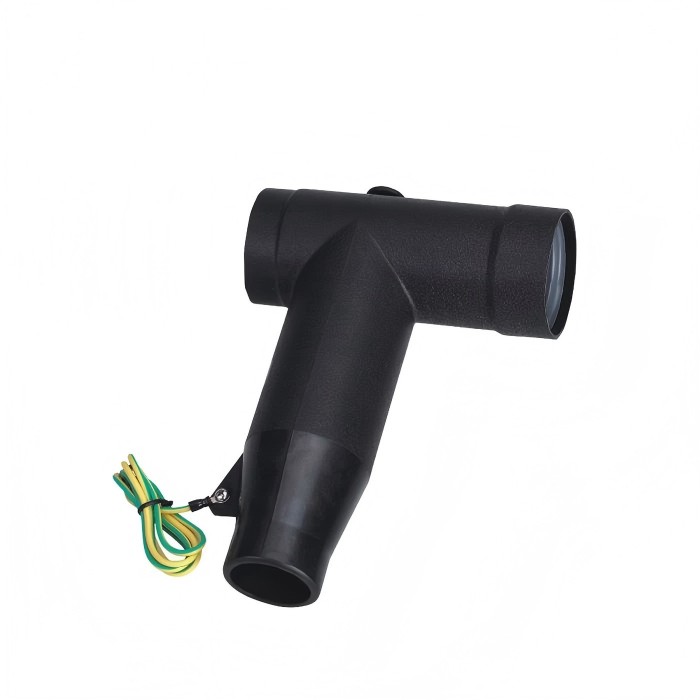

12/24KV 630A erotettava T-liitin

Luotetun kiinalaisen valmistajan, toimittajan ja tehtaan Comewillin 12/24KV 630A erotettava T-liitin on suunniteltu suurjännitekaapelin jakelujärjestelmiin, jotka vaativat joustavuutta, turvallisuutta ja pitkäaikaista vakautta. Suunniteltu nykyaikaiseen verkkolaajennukseen, se mahdollistaa päävoimalinjojen turvallisen haaroittamisen useisiin eri suuntiin vaarantamatta eristyksen eheyttä tai käyttövarmuutta.

Katso lisää >> Lähetä kysely >>

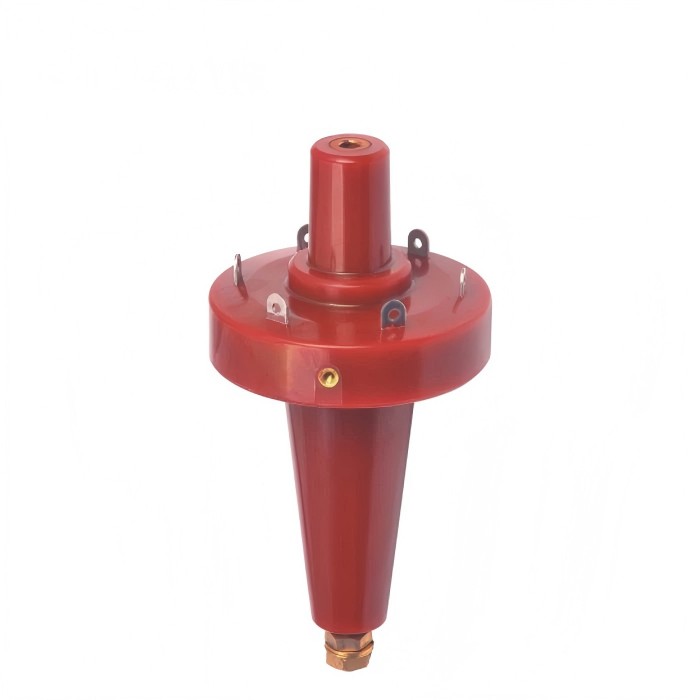

24KV 400A laiteholkki

Comewillin, ammattimaisen kiinalaisen valmistajan ja toimittajan 24 kV 400A laiteholkki on suunniteltu korkean suorituskyvyn liitäntäkomponentiksi keskijännitesähköjärjestelmiin. Se tarjoaa turvallisen ja vakaan liitäntäpisteen 200A kaapeliliittimille, joita käytetään kojeistoissa, muuntajissa, kondensaattoreissa ja muissa öljyeristetyissä tai kiinteästi eristetyissä laitteissa.

Katso lisää >> Lähetä kysely >>

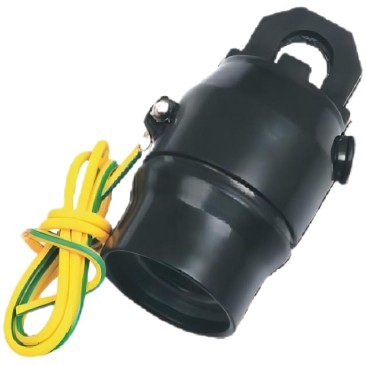

24KV 250A eristetty suojakorkki

Osta laadukas 24KV 250A eristetty suojakorkki johtavalta kiinalaisvalmistajalta Comewill. Se on suunniteltu erityisesti eristämään ja tiivistämään kuorman katkaisuholkkien liitännät. Yhdistä se vain kuorman katkaisutuotteen kanssa, liitä tyhjennysjohto maahan, niin se muodostaa täysin suojatun, upotettavan eristävän kannen jännitteisille holkeille. Laitteesi pysyvät turvassa myös kosteissa ja ankarissa olosuhteissa.

Katso lisää >> Lähetä kysely >>

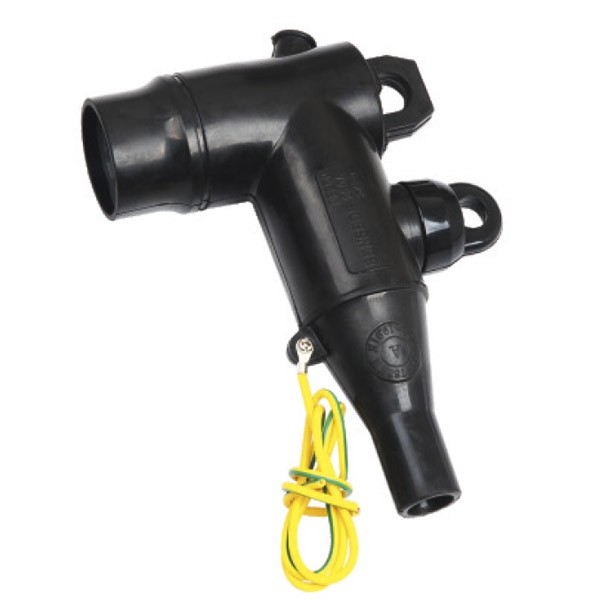

24KV 250A Loadbreak kulmaliitin

Ammattimaisen kiinalaisen Comewill-valmistajan 24kV 250A Loadbreak Elbow Connector on suunniteltu turvalliseen ja tehokkaaseen keskijännitekaapelin kytkemiseen ja kytkemiseen nykyaikaisissa sähkönjakelujärjestelmissä. Se tarjoaa täysin suojatun, upotettavan irrotettavan liitännän muuntajille, kojeistoille ja muille sähkölaitteille, mikä varmistaa vakaan toiminnan ankarissakin olosuhteissa.

Katso lisää >> Lähetä kysely >>

15/24KV 600A eristetty suojakorkki

Comewillin, johtavan kiinalaisen valmistajan ja toimittajan, valmistama tämä 15/24KV 600A eristetty suojakorkki on suunniteltu varmistamaan turvallinen, vakaa ja täysin eristetty toiminta jännitteettömille 600A katkorajapinnoille. Sitä käytetään laajalti muuntajan läpiviennissä, kojeistokaapeissa ja sähköaseman kaapelien suojauksessa, mikä takaa luotettavan suorituskyvyn sekä väliaikaisissa että pitkäaikaisissa sähköasennuksissa.

Katso lisää >> Lähetä kysely >>

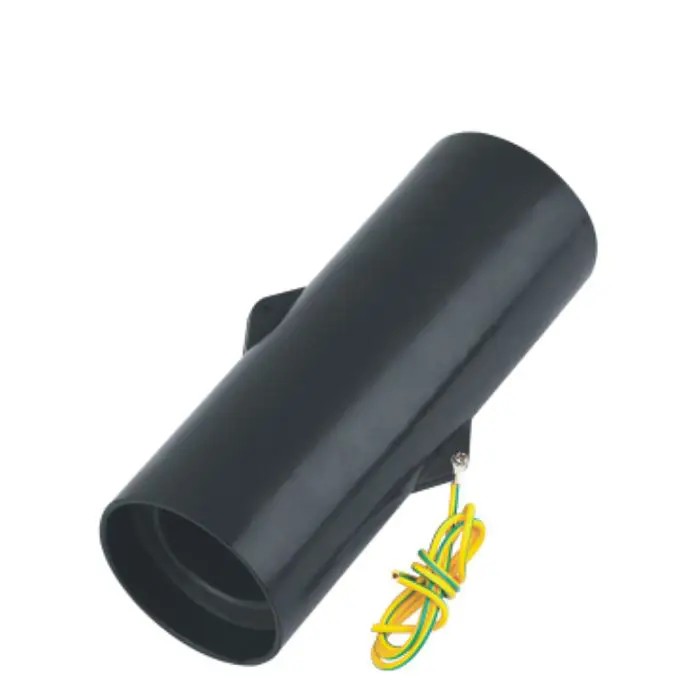

15/24KV 600A pidennetty holkkiputki
