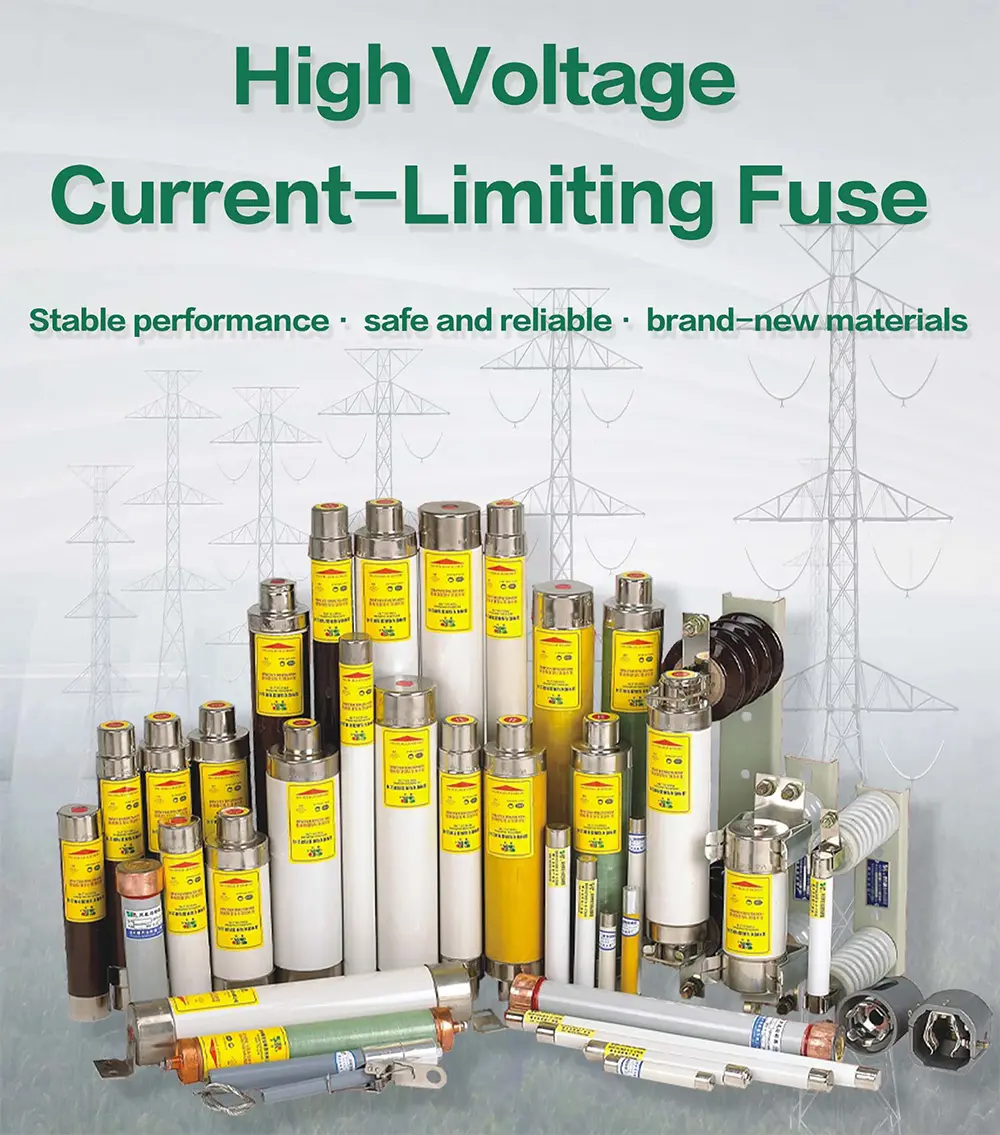

Comewill, johtava kiinalainen sähkösuojakomponenttien valmistaja ja toimittaja, tarjoaa korkealaatuisiaKorkeajännitesulakkeetsuunniteltu suojaamaan sähköjärjestelmiä oikosululta ja ylikuormitukselta.
Korkeajännitesulake on tärkeä suojalaite sähköjärjestelmissä. Sen ydinkomponentti, sulakeputki, toimii sekä sulateelementin suojakuorena että valokaaren sammutuslaitteena. Vian ilmetessä sulake katkaisee nopeasti liiallisen virran, mikä estää laitevauriot ja varmistaa käyttöturvallisuuden.
Nimellisjännite: Määrittää valokaaren enimmäissammutuskapasiteetin.
Nimellisvirta: Rajoittaa suurinta sallittua virtaa sulateelementin läpi.
Breaking Capacity: Määrittää suurimman vikavirran, jonka sulake voi katkaista turvallisesti.
Korkeajännitteiset sulakkeet, kuten RN-tyyppinen sisäsulake, käyttävät usein kvartsihiekkatäyttötekniikkaa valokaaren sammutuksen nopeuttamiseen, kun taas matalajännitteiset suljetut tai puolisuljetut sulakkeet käyttävät muita valokaaren vaimennusmenetelmiä.
Sulakeputki on valmistettu eristävästä materiaalista ja sillä on kaksi tehtävää:
Mekaaninen tuki ja sähköeristys: Tukee sulateelementtiä eristäen sen ulkoisesta ympäristöstä normaaleissa olosuhteissa.
Valokaarisammutus: Kun sulateelementti sulaa, sisäänrakennetut kaarensammutuslaitteet katkaisevat nopeasti virran estäen jatkuvan oikosulkuvirran.
Suljetut sulakeputket estävät valokaaren purkamisen kokonaan, kun taas puolisuljettuihin tai avoimiin malleihin liittyy pieni kaarivuotoriski.
Kvartsihiekalla täytetyt korkeajännitteiset sulakeputket jakavat ja jäähdyttävät hiukkasten välistä kaaria, mikä parantaa turvallisuutta ja luotettavuutta.
Pienjännitesulakkeet: Suljetut tai puolisuljetut mallit, käytetään tavallisissa teollisuuspiireissä.
Korkeajännitesulakkeet: Kvartsihiekalla täytettävät tai kaasua tuottavat valokaarisammutustyypit, jotka on suunniteltu suuremmille vikavirroille.
Suljettu tyyppi: Täysin suljettu, estää kaaren ylivuodon; esimerkki: RT0 tiivistetty putkisulake.
Puolisuljettu tyyppi: osittainen avaus; saattaa sisältää valokaaren diffuusiovaaraa, jota käytetään vanhemmissa järjestelmissä.
Kvartsihiekka täyttötyyppi: Erittäin puhdas kvartsihiekka imee lämpöä ja nopeuttaa valokaaren sammumista; tyypillinen RN-sarjan sisäsulakkeille.
Kaasua tuottava kaarisammutustyyppi: Käyttää kaasua tuottavia materiaaleja valokaarien puhaltamiseen korkeissa lämpötiloissa; löytyy yleisesti RW-tyypin drop-out-sulakkeista.
1. Nimellisvirran yhteensopivuus: Sulakeputken nimellisvirran on oltava sulateelementin nimellisvirran mukainen tai ylitettävä ylikuumenemisen tai huonontumisen estämiseksi.
2. Nimellisjännitteen sovitus: Sulakeputkien on vastattava järjestelmän jännitettä. Älä käytä putkia, joiden nimellisjännite on pienempi kuin sähköjärjestelmässä.
3. Katkaisukapasiteetti: Piireissä, joissa on suuri oikosulkuriski, valitse sulakeputki, jonka katkaisukapasiteetti on suurempi kuin suurin odotettu vikavirta.
