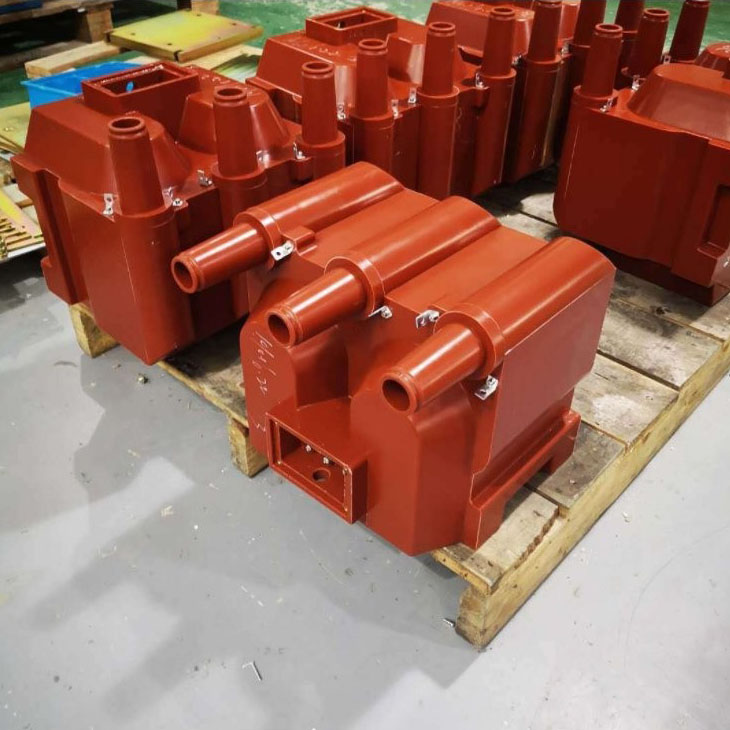

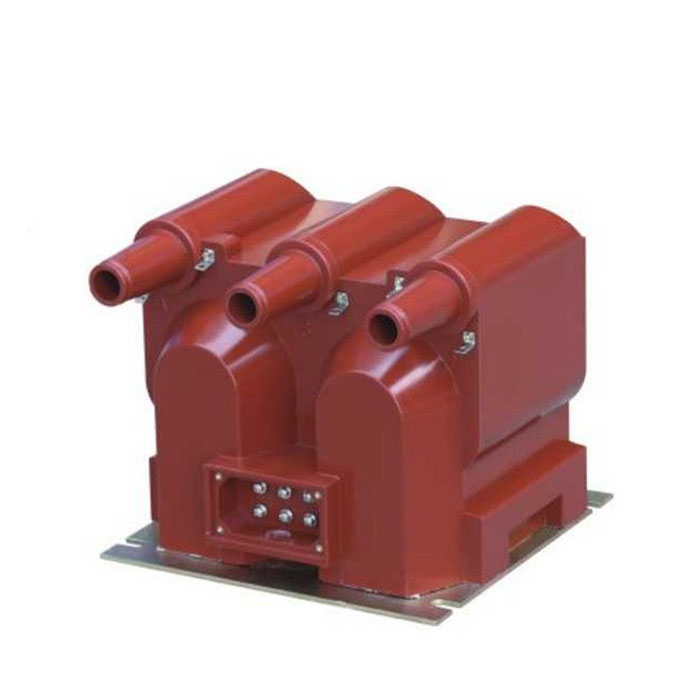

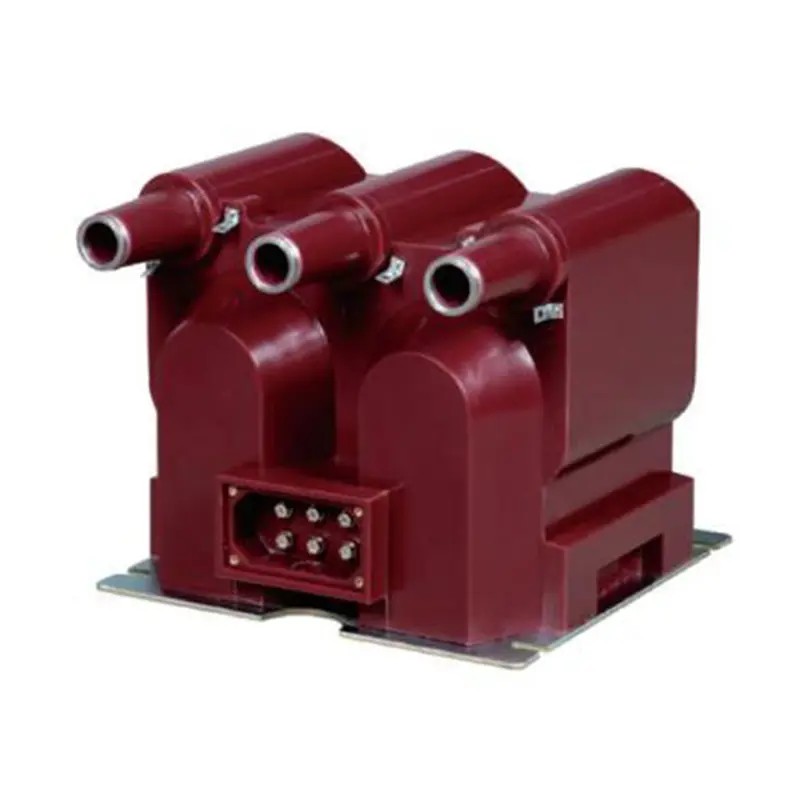

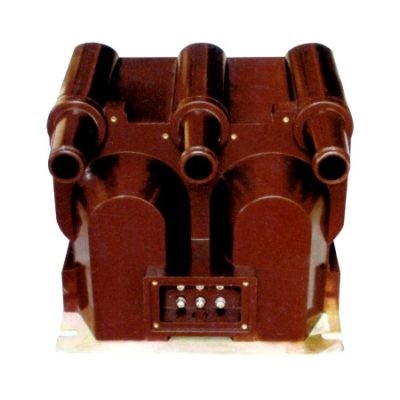

Ammattimaisena valmistajana Kiinassa Comewill haluaa tarjota sinulle korkealaatuisen JSZV12-10R-jännitemuuntajan. Rakenteellisen sopeutumiskykynsä lisäksi muuntaja on erinomainen käyttöturvallisuuden ja jatkuvuuden suhteen. Erottuva ominaisuus on sen kuumavaihdettava sulakerakenne – vaiheiden A, B ja C ensiökäämit on integroitu oikosulkusuojasulakkeisiin, jotka voidaan vaihtaa toisioliittimen kautta järjestelmän toimintaa keskeyttämättä.

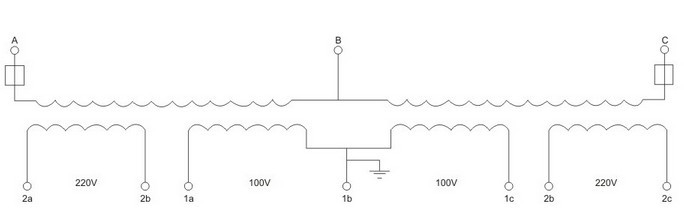

JSZV12-10R on suunniteltu sopeutumaan erilaisiin paikan päällä oleviin olosuhteisiin. Se tukee tavallista kolmivaiheista "V"-tyyppistä johdotuskokoonpanoa ja se voidaan kätevästi purkaa kahdeksi itsenäiseksi yksivaiheiseksi yksiköksi, mikä tarjoaa joustavuutta asennukseen ja järjestelmän suunnitteluun.
Jännitemuuntaja JSZV12-10R on suunniteltu täyttämään 10 kV:n sisäsähköjärjestelmien tiukat vaatimukset yhdistämällä mittaustarkkuuden ja toimintavarmuuden.
1. Kahden toissijaisen lähdön toiminnallisuus:
100 V lähtö: Suunniteltu erittäin tarkkaan jännitteen mittaukseen ja energian mittaukseen.
220 V lähtö: Toimii luotettavana lisävirtalähteenä ohjausmekanismeille, mikä vähentää lisätehokomponenttien tarvetta.
2. Erinomainen eristys ja kestävyys:
Täysin tiivistetty korkealaatuisella epoksihartsilla, joka tarjoaa erinomaisen kosteudenkestävyyden, eristyslujuuden ja suojan ikääntymistä vastaan – ihanteellinen monimutkaisiin tai kosteisiin sisäympäristöihin.
Valmistettu korkealaatuisista kylmävalssatuista piiteräslevysydämistä, jotta varmistetaan alhaiset häviöt ja vakaa suorituskyky.
3. Kattava turvallisuussuoja:
Kaikkien ensiökäämien sisäänrakennetut sulakkeet tarjoavat vankan oikosulkusuojauksen.
Sulakkeen vaihto on yksinkertaista eikä vaadi järjestelmän sammuttamista, mikä varmistaa maksimaalisen käyttöajan.

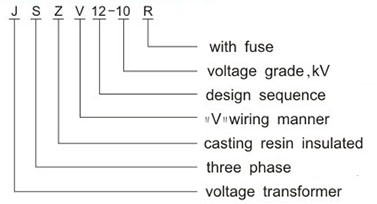

| Koodi | Merkitys | Kuvaus |
| J | Jännitteen muuntaja | Tunnistaa laiteluokan välitöntä tunnistamista varten. |
| S | Kolmivaiheinen | Suunniteltu kolmivaiheisiin tehojärjestelmiin täyttämään monipiirimittaus- ja suojaustarpeet. |
| Z | Epoksihartsi valueriste | Osoittaa täysin valettua eristysprosessia kosteudenkestävyyden ja kestävyyden parantamiseksi. |
| V | V-tyypin johdotus | Tarkoittaa johdotuskokoonpanoa, mikä tarjoaa joustavuutta asennukseen. |
| 12-10 | Suunnittelu ja jänniteluokitus | 12 on suunnittelusarja; 10 edustaa nimellisjännitettä (10 kV), joka vastaa tarkasti järjestelmävaatimuksia. |
| R | Sulakkeen kanssa | Tarkoittaa integroitua oikosulkusuojausta käyttöturvallisuuden parantamiseksi. |
Pitkän aikavälin vakauden ja luotettavuuden varmistamiseksi JSZV12-10R-jännitemuuntaja on suunniteltu toimimaan seuraavien ympäristöparametrien puitteissa. Ammattimaisena tehtaana, jolla on syvä valmistusosaaminen, Comewill voi myös tarjota räätälöityjä mukautuksia epätyypillisiin olosuhteisiin.
Lämpötila-alue: -5°C - +40°C
Korkeus: ≤ 1000 m (räätälöityjä ratkaisuja korkean korkeuden asennuksiin)
Suhteellinen kosteus: ≤ 80 %
Ympäristö: Ei sisällä syövyttäviä kaasuja, höyryjä tai johtavaa pölyä (esim. hiiltä tai metallijauhetta)
Tärinä ja isku: Asennuspaikan tulee olla vapaa voimakkaasta tärinästä tai mekaanisista iskuista.
muoto1: jännitemuuntajan tekniset tiedot mittausta varten
| Tyyppi | Nimellisjännitesuhde (V) | Tarkkuusluokka ja nimellisteho (VA) | Suurin teho (VA) | nimelliseristystaso (kV) | |
|
|
|||||
| luokka 0.2 | luokka 0.5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tyyppi | Nimellisjännitesuhde (V) | Tarkkuusluokka ja nimellisteho (VA) | Suurin teho (VA) | nimelliseristystaso (kV) | |
|
|
|||||
| luokka 0.2 | luokka 0.5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
muoto2: tekninen jännitemuuntajan dala katkaisijan käyttötehoa varten
| Tyyppi | Nimellisjännite (V) | Tarkkuusluokka ja nimellislähtö (VA) | Lyhytaikainen maksimilähtöteho (VA) | nimelliseristystaso (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0.1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Huomautuksia: Katkaisijan käyttövirtalähteen kestojännite ei saa ylittää 15 %
