Comewill, luotettava kiinalainen sähkölaitteiden valmistaja ja toimittaja, tarjoaa korkealaatuisia tuotteitaYhdistetyt instrumenttimuuntajatjotka yhdistävät virtamuuntajan ja jännitemuuntajan toiminnot yhdeksi yksiköksi. Nämä muuntajat ovat saatavilla varastossa, tukkumyynnissä ja räätälöityinä, ja ne tarjoavat kompakteja, turvallisia ja kustannustehokkaita ratkaisuja sähköenergian mittaukseen ja suojaukseen jakelujärjestelmissä. Niitä käytetään laajasti teollisuuden, kaivostoiminnan ja maaseudun sähköverkkosovelluksissa.

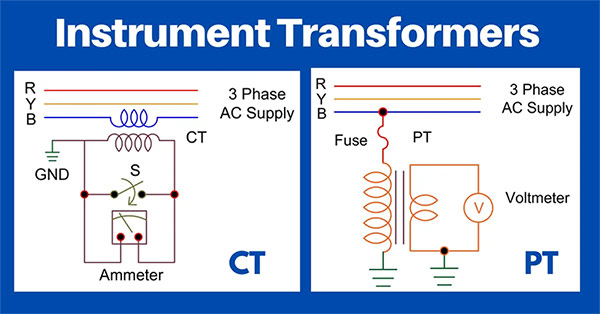

Yhdistetyt instrumenttimuuntajat ovat eräänlaisia sähkölaitteita, jotka yhdistävät virta- ja jännitemuuntajan toiminnot yhdeksi koteloksi. Virtayksikkö on kytketty sarjaan suurvirtalinjaan, kun taas jänniteyksikkö on kytketty rinnan suurjännitelinjaan. Molemmilla laitteilla on yhteinen ydin ja eristys, mikä mahdollistaa jännite- ja virtasignaalien samanaikaisen hankinnan ja eristäen korkeajännitteiset ensiöpiirit toissijaisista mittauslaitteista. Tämä rakenne varmistaa käyttäjän ja laitteiden turvallisuuden ja vähentää asennuksen monimutkaisuutta.
Jännitteen mittaus
Jänniteosa indusoi suhteellisen matalan jännitteen toisiokäämitykseen, kun korkea jännite virtaa ensiöpiirin läpi. Tätä pienjännitelähtöä (yleensä 100 V) käyttävät sitten volttimittarit, energiamittarit tai suojareleet.
Nykyinen mittaus
Virtaosa muuntaa suuret ensiövirrat pieniksi, mitattavissa oleviksi toisiovirroiksi (yleensä 5A tai 1A). Nämä lähdöt syötetään virtamuuntajamittareihin tai releen suojalaitteisiin, mikä ylläpitää tarkkaa valvontaa ja mittausta.
Eristys ja turvallisuus

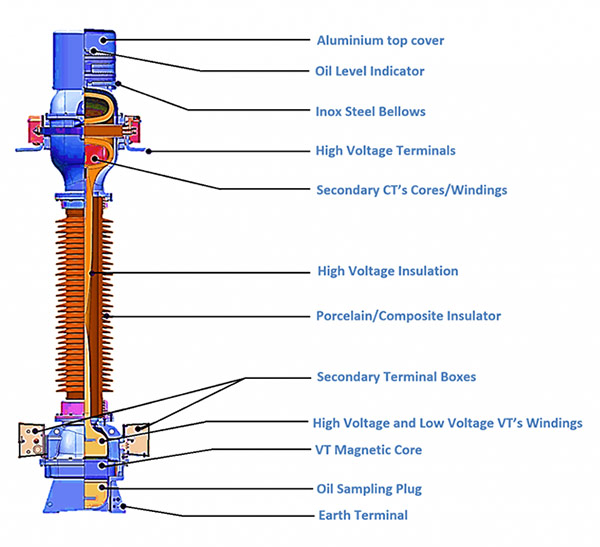

Yhdistetyn muuntajan sisällä virta- ja jänniteyksiköt on kapseloitu yhteiseen eristekuoreen, joka on usein öljytäytteinen tai epoksivalettu. Toisiopuolen on oltava maadoitettu, ja virtapiireissä on vältettävä aukkoja tai oikosulkuja turvallisuuden varmistamiseksi.

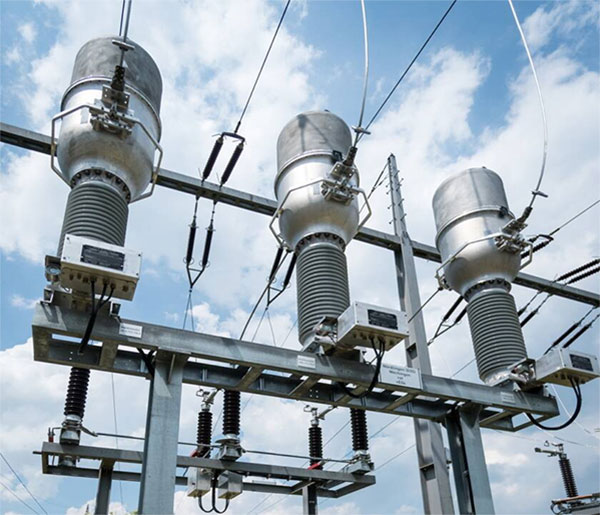

Comewillin tehtaallaYhdistetyt instrumenttimuuntajatsopivat:
Suurjännitemittauslaatikot
Pylväsasennettavat muuntajat
Jakokaapit
Ne ovat erityisen hyödyllisiä kolmivaiheisissa mittausskenaarioissa, kuten V/V (kaksi jännitemuuntajaa) tai Y/Y (kolme jännitemuuntajaa) konfiguraatioissa tasapainotetuille tai epäsymmetrisille kuormille.
1. Kompakti rakenne ja helppo asennus – Virta- ja jännitemuuntajien integrointi yhdeksi yksiköksi vähentää jalanjälkeä ja yksinkertaistaa asennusta.
2. Kustannustehokkuus – Yhdistetyn yksikön ostaminen vähentää erillisten muuntajien kustannuksia, valmistuksen monimutkaisuutta ja asennusaikaa.
3. Sähköeristys ja luotettavuus – Korkeajännitteisten ensiö- ja pienjännitteisten toisiopiirien täydellinen erottaminen takaa käyttäjän ja laitteiden turvallisuuden.
4. Integroitu mittaus ja suojaus – Tarjoaa vakiolähdöt energiamittareille ja releen suojalaitteille samanaikaisesti.
5. Ympäristöön sopeutuvuus – Öljy- tai kaasueristetyt mallit mahdollistavat pitkän käytön ulkona tai ankarissa olosuhteissa.
Yhdistelmämuuntaja – Yhdistää virta- ja jännitemuuntajat yhdeksi laitteeksi kompaktia asennusta ja synkronoitua mittausta varten. Soveltuu rajoitettuihin tai kustannusherkkään projekteihin.
Split Transformer – Erottelee virta- ja jännitemuuntajat joustavaan sijoitteluun ja optimoituun tarkkuuteen. Mahdollistaa räätälöidyn valinnan eri jännite- ja virtatasoille.
Comewill Kiinassa toimivana tehtaana ja toimittajana tarjoaa laatua, alhaista hintaa ja räätälöityjä tuotteitayhdistetyt instrumenttimuuntajatjotka ovat varastossa nopeaa toimitusta varten. Virtamuuntajajärjestelmämme on valmistettu tiukkojen laatustandardien mukaisesti teollisuuden ja laitosten vaatimusten mukaisesti, mikä takaa tarkan mittauksen, käyttöturvallisuuden ja luotettavan pitkäaikaisen käytön.
