Vacuum Circuit Breaker (VCB), kriittinen laite nykyaikaisessa keskijännitesähkönjakelussa. Tutkimme tyhjiössä tapahtuvan valokaaren sammumisen perusfysiikkaa, erittelemme ydinkomponentit - tyhjiökatkaisijasta toimintamekanismiin - ja esitämme yksityiskohtaisen, käytännöllisen vertailun SF₆-teknologiaan. Artikkelissa hahmotellaan myös tärkeimmät sovellusalueet, valintakriteerit ja ylläpidon parhaat käytännöt, jotka kaikki perustuvat teollisuuden suunnitteluperiaatteisiin. AmmattilaisenaKiinalainen valmistaja ja toimittaja, Comewilltoimittaa korkealaatuisia, räätälöityjä VCB-ratkaisuja, joissa yhdistyvät luotettavuus, pitkäikäisyys ja ympäristövastuu teollisiin, kaupallisiin ja yleishyödyllisiin projekteihin maailmanlaajuisesti.

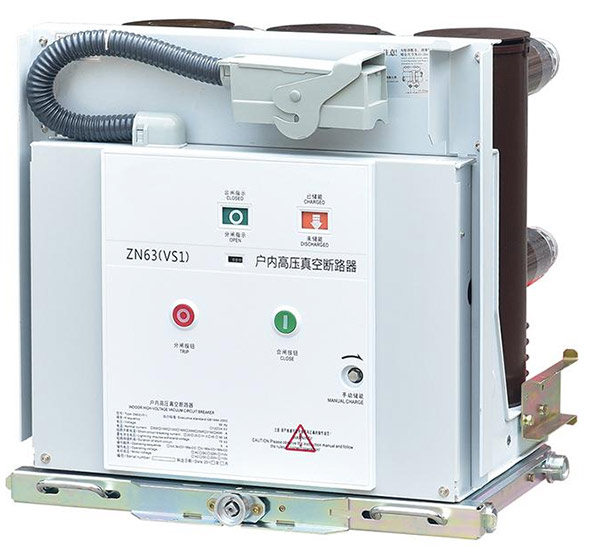

TheVacuum Circuit Breaker (VCB)on tullut luotettavan keskijännitteen sähkönjakelun kulmakivi, joka toimii ensisijaisena suojalaitteena sähköasemissa, teollisuuslaitoksissa ja kaupallisissa tiloissa. Toisin kuin vanhemmat tekniikat, jotka perustuvat öljyyn, ilmaan tai SF₆-kaasuun, VCB käyttää suurtyhjiöympäristöä sammuttaakseen valokaaren, joka syntyy, kun koskettimet irtoavat vian aikana. Tämä menetelmä tarjoaa selkeitä etuja kytkentänopeuteen, toimintavarmuuteen ja ympäristöturvallisuuteen, joten se on suositeltava valinta sovelluksissa 3 kV - 36 kV.
Nykyaikainen sähköinfrastruktuuri vaatii laitteita, jotka eivät vain toimi rasituksessa, vaan vaativat myös minimaalisia toimenpiteitä vuosikymmenien huoltotyön aikana. VCB:t vastaavat tähän haasteeseen käyttöikää suljettujen katkaisijoidensa ja vankkojen mekaanisten rakenteidensa ansiosta, jotka lyhentävät huomattavasti huoltovälejä muihin katkaisijatyyppeihin verrattuna.Comewill, kokeneena kiinalaisena valmistajana, on erikoistunut tuottamaan VCB:itä, jotka on suunniteltu tarjoamaan tasaista suorituskykyä monenlaisissa käyttöolosuhteissa trooppisesta kosteudesta teollisuuspölyisiin ympäristöihin.
Tämä artikkeli tarjoaa alkuperäisen teknisen näkökulman VCB-teknologiaan keskittyen sen toimintaa ohjaaviin suunnitteluperiaatteisiin, kriittisiin komponentteihin, jotka varmistavat sen pitkäikäisyyden, ja käytännön tekijöihin, jotka insinöörien on otettava huomioon valitessaan ja määritellessään näitä laitteita uusiin tai jälkiasennusprojekteihin.
Jokaisen VCB:n ytimessä on fyysinen perusperiaate: sähkökaaren kyvyttömyys ylläpitää itseään korkeassa tyhjiössä. Kun katkaisijan koskettimet irtoavat vikatilanteessa, virta yrittää ylläpitää polkua ionisoidun metallihöyryn läpi. Kuitenkin, koska katkaisija tyhjennetään alle 10-4 Pa:n paineeseen, molekyylien keskimääräinen vapaa reitti on erittäin pitkä ja ionisaatioon käytettävissä olevia hiukkasia on vähän.
Muodostuva kaari on olemassa lähes kokonaan kosketuspinnoista peräisin olevan metallihöyryn plasmana. Kun virta kulkee luonnollisesti nollapisteen läpi vaihtovirtakierrossa, tämä höyry tiivistyy lähes välittömästi viileämpien kosketinpintojen ja ympäröivien kaarisuojien päälle. Tämä nopea kondensaatio - tunnetaan nimellädielektrinen talteenotto-estää valokaaren iskeytymisen uudelleen ja poistaa vian tehokkaasti puolijakson sisällä. Koko prosessi on puhdas, hiljainen ja tuottaa minimaalisen kosketuseroosion, mikä edistää VCB:n korkeaa sähkökestävyyttä, joka usein ylittää 5 000 täyskuormitustoimintoa.
Tärkeää on, että tyhjiökatkaisijan rakenne varmistaa, että kaari pysyy keskittyneenä ja hajanaisena, välttäen kuumia kohtia, jotka voivat vahingoittaa keraamista kuorta. Tiettyjen kosketingeometrioiden käyttö, kuten aksiaaliset tai radiaaliset magneettikenttäkoskettimet, ohjaa edelleen kaaren liikettä ja varmistaa tasaisen kulumisen, mikä pidentää katkaisijan käyttöikää. Tämä valokaaren sammutusperiaate tekee VCB:stä poikkeuksellisen sopivia toistuviin kytkentätehtäviin, kuten moottorin käynnistykseen tai kondensaattoripariston kytkentään, joissa muut tekniikat heikkenevät nopeammin.
Keskijännitesovelluksissa valinta tyhjiö- ja SF₆-tekniikan välillä on yleinen suunnittelupäätös. Molemmat ovat kypsiä tekniikoita, mutta niiden ominaisuudet vastaavat eri tavalla projektin prioriteetteja. Alla oleva taulukko tarjoaa alkuperäisen, yksityiskohtaisen vertailun, joka perustuu toiminnallisiin ja ympäristötekijöihin ilman ulkoisten toimittajatietojen luottamista.
| Parametri | Vacuum Circuit Breaker (VCB) | SF6 katkaisija |
|---|---|---|
| Keskeytys Medium | Tyhjiö (dielektrinen lujuus ~10⁷ V/m) | SF₆-kaasu paineessa (tyypillisesti 5–7 bar) |
| Tyypillinen jänniteluokka | 3 kV – 36 kV (ensisijainen keskijännite) | 3 kV – 800 kV+ (kattaa MV-EHV) |
| Ympäristövaikutus | Nollapäästöt; ei kasvihuonekaasuvaikutusta | Korkea GWP (23 500 x CO₂); vaatii tiukkaa käsittelyä ja kierrätystä |
| Ota yhteyttä Erosion & Life | Alhainen eroosio; sähköinen käyttöikä jopa 30 täyteen vikaan tai 5000+ kytkentätoimintoon | Kohtalainen eroosio; kaasun hajoamistuotteet vaativat hallintaa |
| Huoltojärjestelmä | Minimaalinen; katkaisijat on suljettu elinikäiseksi; vain mekanismien voitelu | Säännölliset kaasun tiheyden tarkastukset; kosteuden ja sivutuotteiden seuranta |
| Toimintamekanismi | Jousi tai magneettitoimilaite – alhainen energiantarve | Jousi, hydraulinen tai pneumaattinen – usein enemmän energiaa |
| Tyypillisiä vahvuuksia | Toistuva vaihto, vähän huoltoa vaativa, ympäristöystävällinen | Erinomainen suurjännite, pienikokoisiin asennuksiin, korkea vikavirtakyky |
Tämä vertailu osoittaa, että VCB:t ovat erityisen vahvoja sovelluksissa, joissa ympäristövastuu, toistuva käyttö ja alhaiset elinkaarikustannukset ovat kriittisiä. Sähköyhtiöille ja teollisuuskäyttäjille, jotka etsivät kestävää ja tehokasta ratkaisua keskijänniteverkkoihin, VCB:t ovat vakuuttava teknologiavalinta.Comewillvalmistaa VCB:itä, jotka hyödyntävät näitä luontaisia etuja ja tarjoavat valikoiman tuotteita 12 kV - 40,5 kV sekä sisä- että ulkokäyttöön.
VCB on kokoonpano tarkasti suunniteltuja komponentteja, joista jokaisella on tärkeä rooli luotettavan toiminnan varmistamisessa. Kaksi tärkeintä osaa ovat alipainekatkaisin ja käyttömekanismi.
Tyhjiökatkaisin on hermeettisesti suljettu keraaminen sylinteri, joka sisältää kiinteät ja liikkuvat koskettimet. Keraaminen materiaali (usein alumiinioksidi) tarjoaa erinomaisen dielektrisen eristyksen ja mekaanisen lujuuden. Sisällä metallipalke yhdistää liikkuvan koskettimen ulkoiseen ohjaustankoon, ylläpitäen alipainetiivisteen sallien samalla aksiaalisen liikkeen. Kehittynyt suojausjärjestelmä ympäröi koskettimia tiivistämään metallihöyryä ja estämään sitä kerääntymästä keraamiseen sisäpintaan, mikä säilyttää eristyksen eheyden laitteen koko käyttöiän ajan. Kosketinmateriaali, tyypillisesti kupari-kromiseos, valitaan sen hitsauskestävyyden ja kyvyn ylläpitää matalaa katkaisuvirtaa, mikä on tärkeää induktiivisen kuormanvaihdon kannalta.
Käyttömekanismi tarjoaa käyttövoiman kosketinten avaamiseen ja sulkemiseen tarkasti ja nopeasti. Jousikäyttöiset mekanismit ovat yleisimpiä VCB:issä, koska ne ovat luotettavia ja riippumattomia ulkoisista virtalähteistä laukaisun aikana. Energia varastoidaan sulkujousessa (manuaalisen tai moottoroidun latausjärjestelmän kautta) ja vapautetaan, kun laukaisusignaali vastaanotetaan. Tämä energiavarastoitu rakenne varmistaa, että katkaisija avautuu tasaisella nopeudella ja voimalla ohjausjännitteestä riippumatta. Muita vaihtoehtoja ovat magneettiset toimilaitteet, jotka käyttävät kestomagneetteja ja kelaa lukitukseen, mikä tarjoaa yksinkertaisemman mekaanisen suunnittelun ja vähemmän liikkuvia osia. Comewillin VCB:t on varustettu kestävillä mekanismeilla, kuten CT-sarja, jotka on suunniteltu tuhansiin toimintoihin minimaalisella säädöllä.
VCB:t luokitellaan niiden asennusympäristön ja erityisten käyttövaatimusten mukaan. Kaksi ensisijaista tyyppiä ovat:
Keskeisiä sovellusalueita ovat:
Laajan portfolion ansiostaComewilltoimittaa VCB:itä sekä sisä- että ulkosovelluksiin ja tarjoaa räätälöinnin vastaamaan asiakkaiden erityisvaatimuksia ja projektistandardeja.
Oikean VCB:n valitseminen tiettyyn projektiin edellyttää sekä järjestelmäparametrien että käyttöolosuhteiden perusteellista arviointia. Hyvän hankintapäätöksen perustana ovat seuraavat kriteerit:
Arvioimalla nämä kriteerit huolellisesti insinöörit ja hankintatiimit voivat määrittää VCB:n, joka ei ainoastaan täytä välittömiä teknisiä vaatimuksia, vaan tarjoaa myös pitkän aikavälin luotettavuuden ja kustannustehokkuuden.Comewilltarjoaa yksityiskohtaista teknistä tukea, joka auttaa asiakkaita valitsemaan nämä valinnat ja tarjoaa tuotteita, jotka ovat tärkeimpien kansainvälisten standardien mukaisia.
Ensisijainen etu on sen kyky sammuttaa kaari lähes välittömästi virran nollauksen jälkeen tyhjiössä, mikä mahdollistaa nopean dielektrisen palautumisen. Tämä johtaa erittäin lyhyisiin valokaariaikaan, vähentyneeseen koskettimien kulumiseen ja vähäiseen huoltoon, mikä tekee siitä erittäin luotettavan keskijännitejärjestelmissä.
VCB:t on suunniteltu ensisijaisesti keskijännitesovelluksiin, jotka kattavat alueen noin 3 kV - 36 kV. Tämä tekee niistä vakiovalinnan jakeluverkkoihin ja teollisuuden sähköjärjestelmiin.
VCB:llä on merkittävä ympäristöetu, koska ne käyttävät katkaisuväliaineena tyhjiötä, jolla ei ole kasvihuonekaasuvaikutusta. Sitä vastoin SF₆-kaasulla on erittäin korkea globaali lämpenemispotentiaali (GWP) ja se vaatii huolellista käsittelyä ja elinkaaren lopussa tapahtuvaa kierrätystä.
Kaksi kriittisintä komponenttia ovat tyhjökatkaisin (suljetut koskettimet) ja käyttömekanismi. Katkaisijan kosketusmateriaali ja suojaus määräävät sähköisen käyttöiän, kun taas mekanismin suunnittelu ja materiaalin laatu sanelevat mekaanisen kestävyyden.
Kyllä, VCB:t soveltuvat poikkeuksellisen hyvin toistuviin kytkentätehtäviin, kuten moottorin käynnistykseen, kondensaattoriryhmän kytkentään ja kaariuunin ohjaukseen. Niiden vankka rakenne ja alhainen kosketuseroosio mahdollistavat suuren määrän turvallisia toimintoja.
VCB:t vaativat erittäin vähän huoltoa. Ensisijaisia tehtäviä ovat toimintamekanismin säännöllinen voitelun tarkastus, mekaanisten merkkivalojen tarkastus ja katkaisijan silmämääräinen tarkastus vaurioiden varalta. Itse katkaisijat ovat sinetöityjä käyttöikää varten, eivätkä ne vaadi kaasun täyttöä tai koskettimien vaihtoa normaaleissa käyttöolosuhteissa.
