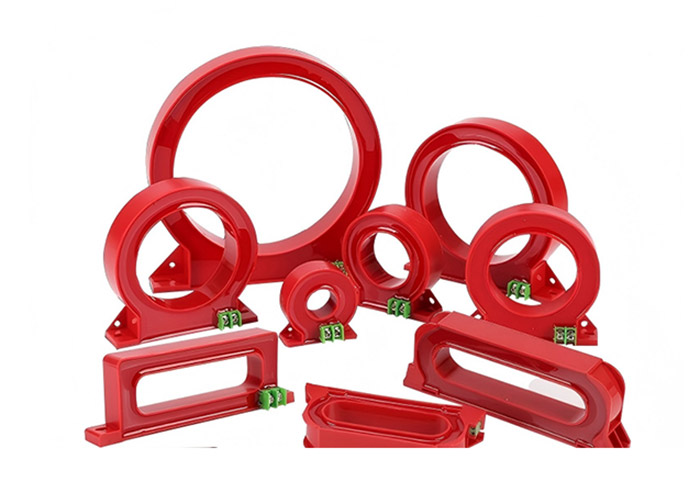

Mikä on nollasekvenssivirtamuuntaja?

Ammattimaisena virtamuuntajan valmistajana Kiinassa,Comewillhaluaa tarjota sinulle räätälöityjäNollasekvenssivirtamuuntaja, joka on yksikierrosinen läpivirtausvirtamuuntaja, joka on suunniteltu havaitsemaan nollasekvenssivirta sähköjärjestelmissä. Se tarkkailee kolmivaiheisten virtojen vektorisummaa ja tunnistaa vuodot tai maadoitusvirheet jakeluverkoissa.

Kun eristysvaurion tai maadoitusvian vuoksi ilmenee epänormaalia virtaa, muuntaja lähettää signaalin suojalaitteisiin, kuten releen suojalaitteisiin tai vuotosuojaussäätimiin. Tämän prosessin avulla järjestelmä voi antaa hälytyksiä tai katkaista viallisen piirin.

Nollasekvenssivirtamuuntaja asennetaan yleisesti tehokaapeleiden tai virtakiskojen ympärille, joten se soveltuu keski- ja pienjännitesähköjärjestelmien valvontaan.

Rakennesuunnittelu

1. Renkaan ydinrakenne

Muuntaja käyttää pyöreää rautasydämeä, jossa on toisiokäämit, jotka havaitsevat virran epätasapainon.

2. Epoksihartsi tai silikonikumikapselointi

Rautasydän ja käämitys on tiivistetty suojakuoren sisään, mikä tarjoaa kosteudenkestävyyden ja suojan saasteiden leviämiseltä.

3. Kaksi asennustyyppiä

Tuotteita on saatavana integroituna (esiasennettuna kaapelin asennuksen aikana) ja avoimena (asennettu olemassa olevien kaapelien ympärille).

4. Rogowskin kelatekniikka

Joissakin malleissa käytetään Rogowski-kelan tunnistustekniikkaa virtasignaalien muuntamiseksi mitattavissa oleviksi jännitelähdöiksi.

Tekniset ominaisuudet ja parametrit

1. Sovellettava jännitealue: 0,4 kV - 66 kV.

2. Verkkotaajuus: Vakiotoimintataajuus on 50 Hz

3. Käyttölämpötila: −10°C - +40°C.

4. Sama nimipää: kun se on tunkeutunut "L1"-puolelta, toinen on "K1";

Asennusta koskevia huomioita

Oikea asennus varmistaa tarkan toiminnan aNollasekvenssivirtamuuntaja.

Integraalityyppinen asennus

Integroiduissa muuntajissa kaapelin on mentävä muuntajan läpi ennen kaapelin asentamista.

Avaa Tyyppiasennus

Avoimet mallit voidaan asentaa olemassa oleviin kaapeleihin erottamalla muuntajan runko ja kokoamalla se uudelleen johtimen ympärille.

Maadoitusjärjestely

Joissakin maadoitusjärjestelmissä kaapelien tulee kulkea muuntajan läpi ennen liittämistä maadoituspisteeseen vuotovirran oikean havaitsemisen varmistamiseksi.

Mekaaninen kohdistus

Split-muuntajia koottaessa molempien puoliskojen on kohdistettava oikein mittauspoikkeamien välttämiseksi.
