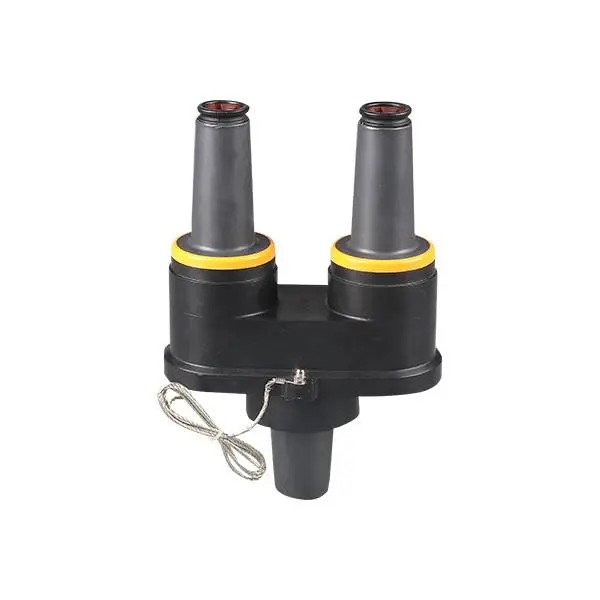

24KV 200A pyörivä läpivienti

Osta 24KV 200A pyöritettävä Feedthru Insert Comewillilta, luotetulta kiinalaiselta keskijännitekaapelitarvikkeiden valmistajalta ja toimittajalta. Tämä 24 kV:n jakelujärjestelmille suunniteltu pyörivä läpivienti mahdollistaa kaksoisholkkien konfiguroinnin yhdestä läpiviennistä, mikä mahdollistaa radiaalimuuntajien helpon muuntamisen läpisyöttöjärjestelmiksi lisäten samalla ylijännitesuojan. Patentoidulla vääntömomenttia rajoittavalla räikkäasennuksella, EPDM-eristyksellä ja täysin suojatulla upotettavalla suunnittelulla Comewill tarjoaa korkealaatuisia, tukkumyyntiä, räätälöityjä ja varastossa olevia ratkaisuja turvalliseen ja tehokkaaseen maanalaiseen sähkönjakoon.

Tuotteen määritelmä

24KV 200A pyörivä Feedthru Insert on kuormankatkaisuvaruste, joka asennetaan yleiseen holkkikaivoon laitteisiin, kuten tyynyihin asennettuihin muuntajiin tai kytkinlaitteisiin. Se luo kaksi 200 A:n kuormankatkaisuliitäntää, joiden avulla insinöörit voivat kytkeä useita kaapeleita, asentaa ylijännitesuojat tai muuntaa säteittäiset syöttöjärjestelmät läpisyöttökokoonpanoiksi.

Tekniset ydinominaisuudet

1. Dual-Interface Feedthrough Design

Sisäke mahdollistaa kaksi kuormankatkaisuliitäntää yhdestä läpiviennistä, mikä helpottaa säteittäisten syöttömuuntajien muuntamista läpisyöttömuuntajiksi tai sarjan ukkosensuojauksen lisäämistä. Tämä parantaa huomattavasti verkon joustavuutta.

2. Patentoitu vääntömomenttia rajoittava räikkämekanismi

Sisäänrakennettu vääntömomenttia rajoittava räikkärakenne estää asentajia vahingossa kiristämästä holkkien syvennyksen pultteja liikaa. Kun oikea vääntömomentti saavutetaan, mekanismi tuottaa kuuluvan naksahduksen, mikä varmistaa tarkan ja varman asennuksen ja vähentää samalla laitteen vaurioitumisriskiä.

3. 360° kääntyvä asemointi

Asennuksen jälkeen sisäosaa voidaan kääntää täydet 360 astetta, jolloin insinöörit voivat sijoittaa liittimet kaapelin reititysvaatimusten mukaan. Tämä ominaisuus yksinkertaistaa asennusta ahtaisiin muuntajaosastoihin.

4. Laadukas EPDM-eristys

Tuote on valettu rikkikovettuneesta EPDM-eristeestä ja puolijohtavasta kumista, mikä tarjoaa erinomaisen sähköeristyksen, jännityksenhallinnan ja ympäristötiiviyden. Yhteensopivien komponenttien kanssa käytettynä se muodostaa täysin suojatun ja upotettavan liitäntäjärjestelmän.

5. Visuaalinen asennusilmaisin

Keltainen salvan ilmaisinrengas, joka sijaitsee holkin kauluksen ympärillä, tarjoaa selkeän asennuksen vahvistuksen. Kun rengas on kokonaan kulmaliittimen peitossa, liitäntä on varma. Jos näkyy, säätöjä tarvitaan. Tämä parantaa asennuksen tarkkuutta ja turvallisuutta.

Asennus

Sisäkkeen oikeaan asennukseen ei tarvita erikoistyökaluja. Puhdistettu ja voideltu sisäosa asetetaan yksinkertaisesti holkkikuoppaan ja käännetään myötäpäivään. Kun vääntömomenttia rajoittava räikkä vapautuu ja kuuluu napsahdus, sisäosa asennetaan oikein ja kiristetään oikeaan momenttiin. Jatkuva pyöriminen myötäpäivään mahdollistaa täyden 360° asemoinnin sovelluksen vaatimusten mukaisesti. Poista jännitteetön sisäosa yksinkertaisesti kiertämällä sitä vastapäivään.

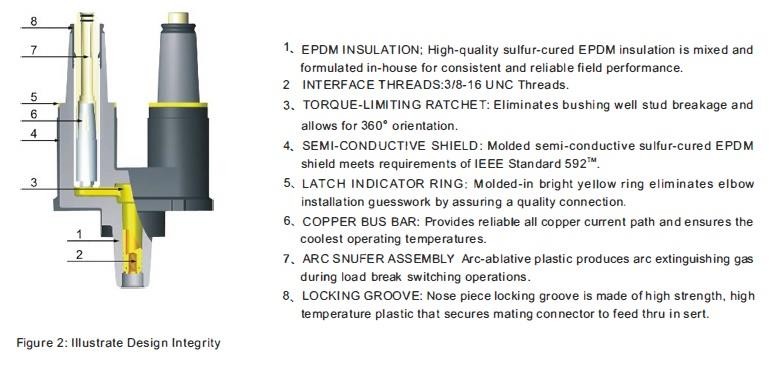

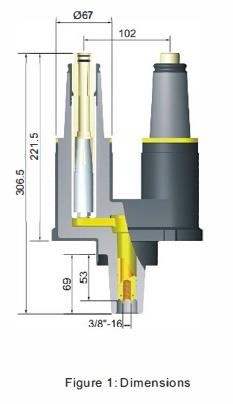

Kuvaus ja mitat

FAQ

 1. Mihin 24KV 200A pyöritettävää Feedthru Inserttiä käytetään?

Sitä käytetään keskijännitteisissä jakelujärjestelmissä luomaan kaksi 200 A kuormankatkaisuliitäntää yhdestä läpiviennistä, mikä mahdollistaa kaapeliliitännät, muuntajan läpiviennin muuntamisen ja ylijännitesuojan asennuksen.

2. Mihin tämä tuote yleensä asennetaan?

Se asennetaan tyypillisesti alustaasennettuihin muuntajiin, maanalaisiin kytkinlaitteisiin ja sähkönjakelukaappiin maanalaisten kaapeliverkkojen sisällä.

3. Mitkä liittimet ovat yhteensopivia tämän liittimen kanssa?

Insertti toimii 200 A:n kuormanmurtokulmaliittimien, kulmaylijännitesuojainten ja saman jännitteen omaavien laitteiden holkkien kanssa.

4. Tukeeko sisäke maanalaista käyttöä?

Kyllä. EPDM-eristyksen ja täysin suojatun upotettavan rakenteen ansiosta se toimii luotettavasti maanalaisissa tai ulkotiloissa.

5. Mikä on kääntyvän rakenteen etu?

360° kääntyvä asento mahdollistaa joustavan kaapelin reitityksen, mikä helpottaa asennusta rajoitetuissa muuntaja- tai kytkintiloissa.

6. Mitä keltainen merkkirengas tarkoittaa?

Jos keltainen rengas on kokonaan peitetty, kulmaliitin on asennettu oikein. Jos se näkyy edelleen, yhteys on säädettävä.
