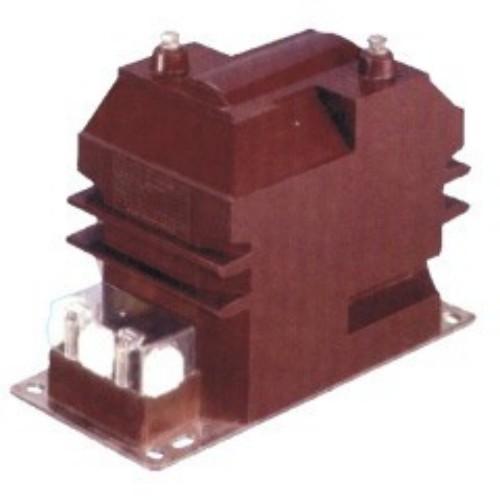

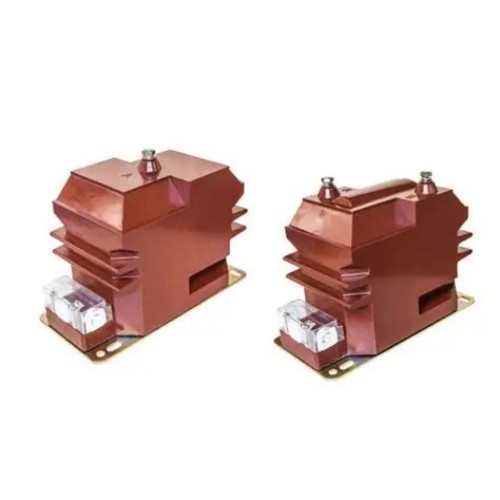

JDZ10-3/6/10A jännitemuuntaja

Laadukasta JDZ10-3/6/10A jännitemuuntajaa tarjoaa kiinalainen valmistaja Comewill. Se on suunniteltu kriittisiin sovelluksiin, ja ne tarjoavat luotettavaa suorituskykyä jännitteen mittaukseen, energian mittaukseen, reaaliaikaiseen valvontaan ja releen suojaukseen keskijännitejärjestelmissä.

JDZ10-sarja on suunniteltu sopimaan 3kV, 6kV ja 10kV jännitetasoihin, ja ne ovat yhteensopivia sekä 50Hz että 60Hz taajuuksille, mikä tekee niistä mukautettavissa erilaisiin keskijännitekäyttöolosuhteisiin. Nämä muuntajat on valmistettu tiukasti IEC 186- ja GB1207-2006 -standardien mukaisesti, ja ne tarjoavat vakaan ja luotettavan perustan järjestelmän mittaukselle ja suojaukselle. Luotettuna Kiinassa toimivana tehtaana Comewill varmistaa, että jokainen yksikkö täyttää tiukat laatukriteerit.

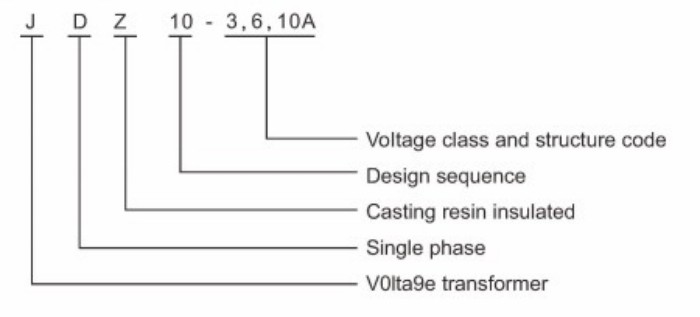

Tyyppimerkintä

Comewillin RZL-10- ja JDZ10-3/6/10-jännitemuuntajien mallimerkintä määrittelee selkeästi laitteen ydinominaisuudet:
J: Jännitemuuntaja – määrittää laiteluokan.
D: Single Phase – sopii yksivaiheisiin sähköjärjestelmiin.
Z: Epoksihartsivalettu eristys – parantaa eristyksen suorituskykyä ja kestävyyttä.
3, 6, 10: Jännitetasot – tunnistaa yhteensopivuuden 3kV, 6kV ja 10kV järjestelmien kanssa.

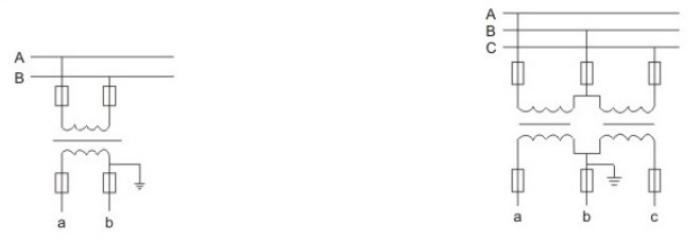

Kytkentäkaaviot

Muuntajat tukevat sekä yksi- että kolmivaiheisia johdotuskokoonpanoja, mikä tarjoaa joustavuutta erilaisiin asennusvaatimuksiin.
Yksivaiheisen linjan kytkentäkaavio
Kolmivaiheisen linjan kytkentäkaavio

Yksivaiheisen johdon kytkentäkaavio Kolmivaiheisen johdon kytkentäkaavio

Palvelun ehdot

Optimaalisen suorituskyvyn ja pidennetyn käyttöiän varmistamiseksi Comewill JDZ10-3/6/10A -jännitemuuntajalle suositellaan seuraavia käyttöolosuhteita:
Korkeus: Soveltuu asennukseen jopa 3000 metrin korkeuteen merenpinnan yläpuolella, vakaalla toiminnalla korkeilla alueilla ilman erityisiä muutoksia.
Ympäristön lämpötila: Käyttölämpötila-alue -5 °C - +40 °C eristyksen heikkenemisen ja tarkkuuden poikkeamien estämiseksi.
Suhteellinen kosteus: Enintään 65 % 20 °C:ssa, jotta vältetään kosteuden aiheuttama sisäosien vanheneminen.
Saastetaso: Suunniteltu luokan II saasteympäristöihin, pystyy käsittelemään pieniä sisä- tai ulkotilojen saasteita.
Asennusympäristö: Ei saa sisältää syövyttäviä kaasuja kotelon ja sisäisten käämien suojaamiseksi.
Jos asennusympäristösi on erityinen (kuten korkea kosteus ja syövyttävät kaasut), voit kommunikoida etukäteen mukauttamissuunnitelman muokkaamiseksi!

Tekniset parametrit

Jännitemuuntaja JDZ10-3/6/10A on valmistettu standardien GB20840.3-2013 ja GB20840.1-2010 mukaisesti, mikä varmistaa täydellisen kansallisten vaatimusten noudattamisen. Keskeisiä teknisiä tietoja ovat:
Kuormitustehokerroin: cos Φ = 0,8 (viive), linjassa tavanomaisten toisiopiirin ominaisuuksien kanssa.
Creepage Distance: Suunniteltu saastetasolle II, minimoi eristeen ylivuotoriskit.
Suorituskyky: Vakaa mittaus- ja suojausvaste normaaleissa käyttöolosuhteissa.

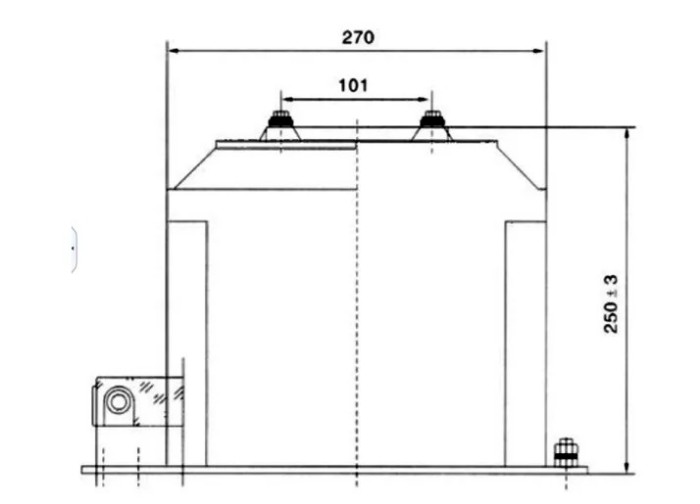

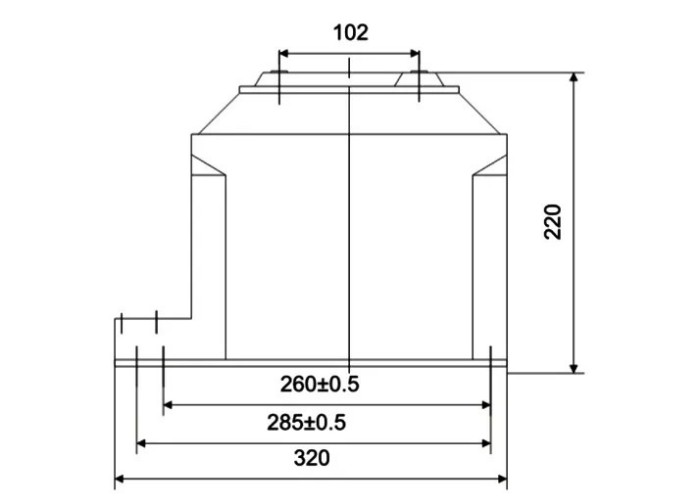

Asennuksen ääriviivat ja mitat

FAQ

1. Mitkä ovat tämän JDZ10-3/6/10A jännitemuuntajan tärkeimmät ominaisuudet?
Epoksihartsivalettu eristys, täysin suljettu, yksivaiheinen rakenne, kompakti koko ja korkea kestävyys.

2. Mitä jännitetasoja ja taajuuksia tuetaan?
3kV, 6kV ja 10kV, yhteensopiva 50Hz tai 60Hz järjestelmien kanssa.

3. Mitä standardeja se noudattaa?
IEC 186 ja GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Mitkä ovat vaadittavat käyttöolosuhteet?
Korkeus ≤3000m, lämpötila -5°C - +40°C, kosteus ≤65% 20°C:ssa, luokka II saastetaso, ei syövyttäviä kaasuja.

5. Voidaanko sitä mukauttaa erityisiin ympäristöihin?
Kyllä, Comewill tarjoaa räätälöinnin korkean kosteuden tai syövyttäviä olosuhteita varten.

6. Mitä mallikirjaimet tarkoittavat?
J = jännitemuuntaja, D = yksivaiheinen, Z = epoksihartsivalueriste, 3/6/10 = jännitetaso.

7. Mitä tarkkuusluokkia on saatavilla?
0.2, 0.5, 1 ja 6P, nimellislähdöillä 15VA - 90VA.
