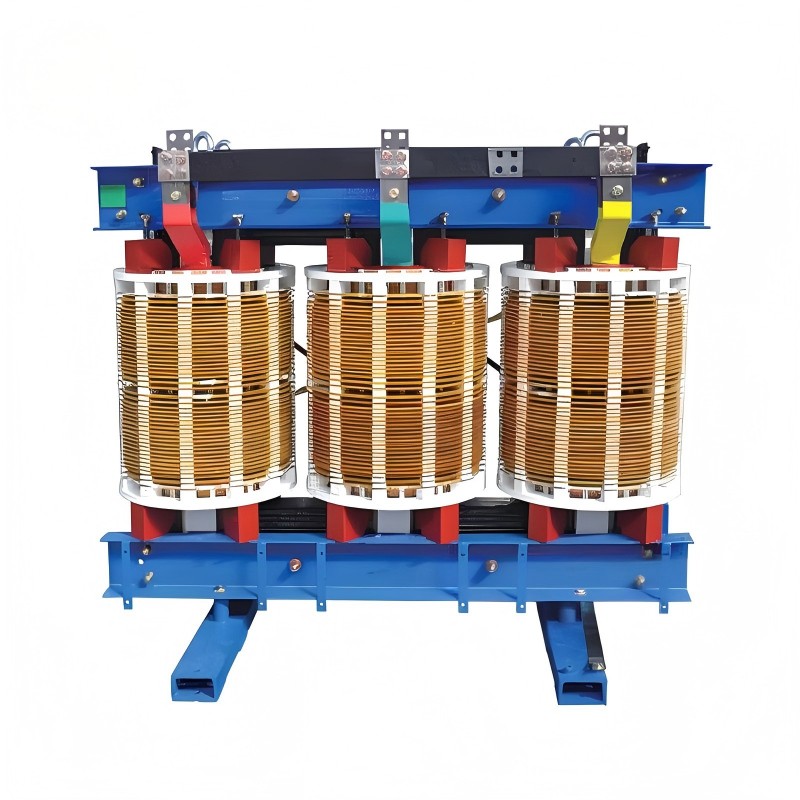

Comewill-tehtaan SGB-sarjan kolmivaiheinen kapseloitumaton kuivamuuntaja on ratkaisu käyttäjille, jotka haluavat ostaa kuivatyyppisiä muuntajia teollisiin ja kaupallisiin sovelluksiin. Tämä muuntaja on suunniteltu huippuluokan eristyksellä, magneettipiirin optimoinnilla ja modulaarisella rakenteella, ja se tarjoaa korkean turvallisuuden, tehokkuuden ja ympäristöön mukautuvan.
SGB-sarjan kolmivaiheinen kapseloimaton kuivatyyppinen muuntaja on kapseloimaton kuivatyyppinen muuntaja, joka käyttää edistynyttä tyhjiöpainekyllästystekniikkaa (VPI) perinteisen hartsivalun sijaan. Se on suunniteltu erityisesti:
Tehonmuunnos keskijännitteestä pienjännitteeksi (10–35 kV / 0,4 kV)
Sisä- ja puoliulkoasennukset
Korkeaa paloturvallisuutta ja kosteudenkestävyyttä vaativat sovellukset
SGB-sarjan kolmivaiheinen kapseloitumaton kuivamuuntaja yhdistää useita kehittyneitä tekniikoita luotettavan ja tehokkaan toiminnan varmistamiseksi:
1. Kehittynyt magneettinen ydinsuunnittelu
Erittäin läpäisevä laminoitu piiteräs
Porrastettu kierrosrakenne vähentää ydinhäviötä
Vaimentaa tehokkaasti kolmannen harmonisen vääristymän
2. Korkean suorituskyvyn eristysjärjestelmä
Kaksoiseristysjärjestelmä (H-luokka + NOMEX®)
Erinomainen lämmönkestävyys ja dielektrinen lujuus
Kestää kemiallista korroosiota ja kosteutta

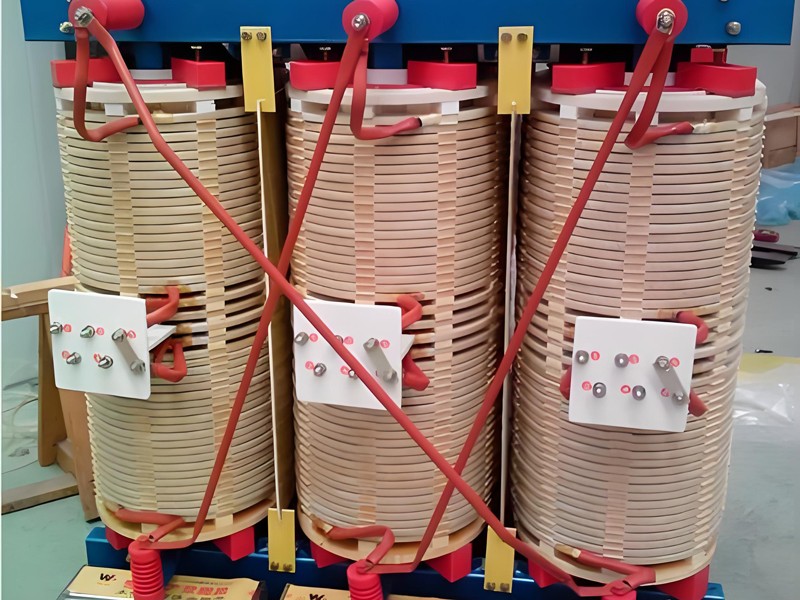

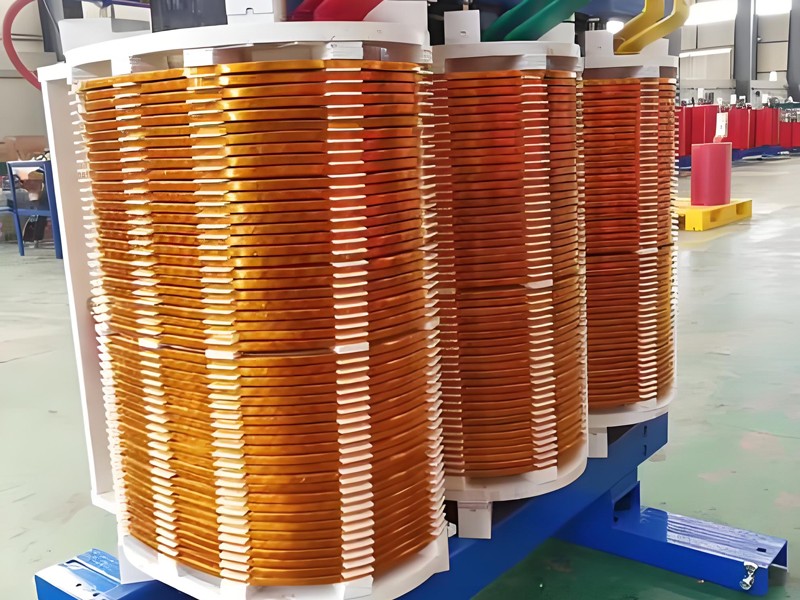

3. Optimoitu käämirakenne
Korkeajännite: Kerrosmainen kakkurakenne
Pienjännite: Foliokäämi tasaista virranjakoa varten
Parannettu oikosulkukestävyys ja mekaaninen lujuus
4. Tehokas lämmönhallinta
Avoin ilmanvaihtorakenne parantaa jäähdytystehoa
Matalahäviöiset materiaalit vähentävät lämmöntuotantoa
Vakaa toiminta jopa >95 % kosteusympäristöissä
5. VPI-valmistusprosessi
Toissijainen tyhjiöpainekyllästys
Vahva kosteuden- ja saastumisenkestävä ominaisuus
Erittäin pieni osapurkaus, pidempi käyttöikä
6. Turvallisuus ja ympäristönsuojelu
Palamaton ja räjähdyssuojattu rakenne
Täysin kierrätettävät materiaalit
Täyttää kansainväliset ympäristöstandardit
| Nimelliskapasiteetti (kVA) | Nimellisjännite | Vektoriryhmä | Nollaushäviö (W) | Kuormitushäviö (W) | Tyhjävirta (%) | Impedanssijännite (%) | ||||||||||
| HV (kV) | Kosketusalue (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 tai ±2 x 2,5 | 0.4 | Dyn11 tai Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Offshore-alustat ja meriympäristöt
Kemialliset ja petrokemian tehtaat
Korkeat liikerakennukset ja datakeskukset
Lentokentät, sairaalat ja junaliikennejärjestelmät
Teolliset tuotantolaitokset
Kosteat tai korkean lämpötilan alueet (trooppinen ilmasto)
Modulaarinen ja avoin rakenne tekee SGB-sarjan kolmivaiheisen kapseloimattoman kuivatyyppisen muuntajan ylläpidosta yksinkertaista ja kustannustehokasta:
Säännöllinen tarkastus
Tarkista pölyn kerääntyminen ja puhdista tuuletuskanavat
Tarkista liitännät löystymisen tai ylikuumenemisen varalta
Ympäristön seuranta
Varmista asianmukainen ilmanvaihto ja vältä liiallista saastumista
Säilytä kosteus suositelluissa rajoissa, jos mahdollista
Sähkötestaus
Mittaa eristysvastus säännöllisesti
Tarkkaile kuormitusolosuhteita ja lämpötilan nousua
Ennaltaehkäisevä huolto
Puhdista käämit ja sydänpinnat
Tarkasta, onko merkkejä korroosiosta tai eristyksen heikkenemisestä
