Tyhjiökatkaisijateknologiasta on tullut tärkeä kytkentäratkaisu keskijännitteen sähkönjakelussa, koska se yhdistää tyhjökaarikatkoksen kompaktiin mekaaniseen rakenteeseen ja ohjattuun sähkökäyttöön. Kun koskettimet eroavat suljetun tyhjökatkaisijan sisällä, kaari katkaistaan prosessin kautta, joka poikkeaa olennaisesti ilma-, öljy- tai kaasupiirin katkeamisesta. Tämä arkkitehtuuri tukee nopeaa vianpoistoa, keskeytyskammion rutiinihuollon vähentämistä, kompaktia kojeistorakennetta ja toistuvaa kytkentää määritellyissä käyttöolosuhteissa. Katkaisijan suorituskykyä ei kuitenkaan voida arvioida pelkästään sen keskeytysvälineellä. Nimellisjännite, nimellisvirta, oikosulkukyky, eristystaso, kosketinjärjestelmä, käyttömekanismi, suojarele, ohjausjännite, asennusympäristö, mekaaninen kestävyys ja sovellettavat testausvaatimukset vaikuttavat kaikki lopulliseen järjestelmään. Näiden suhteiden ymmärtäminen on välttämätöntä insinööreille, kytkinlaitteiden valmistajille, laitoksille, teollisuuslaitoksille, uusiutuvan energian projekteille ja muille keskijännitekäyttäjille.
Sisällysluettelo
Napsauta mitä tahansa aihetta siirtyäksesi suoraan osioon.
- 1. Miksi keskijännitekytkentä vaatii erityistä suojausta?
- 2. Kuinka tyhjiökaarin keskeytys toimii?
- 3. Mitkä ovat Breakerin pääkomponentit?
- 4. Kuinka nimellisjännite ja -virta vaikuttavat valintaan?
- 5. Miksi oikosulkukyky ja keskeytysnopeus ovat tärkeitä?
- 6. Miten toimintamekanismi vaikuttaa suorituskykyyn?
- 7. Mitä eroa on sisä- ja ulkomalleilla?
- 8. Miten alipainekatkaisijat verrataan muihin keskeytystekniikoihin?
- 9. Kuinka katkaisin toimii suojareleiden ja antureiden kanssa?
- 10. Mitkä sovellukset käyttävät tätä kytkentätekniikkaa?
- 11. Mitä yleisiä valinta- ja asennusvirheitä tulisi välttää?
- 12. Kuinka testausta ja standardeja tulisi arvioida?
- 13. Mitä ammattilaisten teknisten eritelmien tulisi sisältää?
- 14. Usein kysytyt kysymykset
Miksi keskijännitekytkentä vaatii erityistä suojausta?
Keskijännitesähköjärjestelmät toimivat jännitetasoilla, jotka vaativat huolellisesti koordinoituja kytkentä- ja suojalaitteita. Kytkinlaitteen ei tarvitse ainoastaan kuljettaa normaalia kuormitusvirtaa, vaan myös reagoida oikein, kun verkossa ilmenee vika.
Sähkönjakeluverkot yhdistävät rutiininomaisesti muuntajia, moottoreita, generaattoreita, teollisuussyöttöjä, sähkölinjoja, uusiutuvia energialähteitä ja muita kuormia. Normaaleissa olosuhteissa virta kulkee jatkuvasti johtimien ja kytkinlaitteiden läpi. Oikosulun aikana virta voi kuitenkin kasvaa dramaattisesti ja aiheuttaa huomattavan lämpö- ja sähködynaamisen jännityksen.
Katkaisija tarjoaa ohjatun menetelmän tämän virran katkaisemiseen. Sen toiminta on sovitettava yhteen suojareleiden, virtamuuntajien, jännitemuuntajien, ohjauspiirien ja sähköverkon yleisen suojausfilosofian kanssa.
Keskeytysväline on erityisen tärkeä. Katkaisijat ovat historiallisesti käyttäneet useita menetelmiä kosketinten irtoaessa muodostuvan valokaaren ohjaamiseen. Ilmaa, öljyä ja erilaisia kaasuja on käytetty eri sukupolvissa laitteissa. Tyhjiöteknologia tarjoaa toisen lähestymistavan, jossa ensisijainen valokaaren katkaisuprosessi tapahtuu suljetun tyhjökatkaisijan sisällä.
Katkaisija voi kytkeä tai irrottaa määritellyn sähköpiirin sen nimelliskäyttöolosuhteissa.
Kun suojajärjestelmä havaitsee vian, katkaisija voi avata ja katkaista virran määritetyn keskeytyskyvyn rajoissa.
Kun katkaisija on integroitu sopivaan kojeistoarkkitehtuuriin, se voi osallistua määriteltyihin eristys- ja huoltotoimenpiteisiin.
Katkaisijatoiminto toimii tunnistus- ja suojalaitteiden kanssa eristääkseen vikoja säilyttäen samalla aiotun jakelurakenteen.
Katkaisijan toiminta on siksi otettava huomioon järjestelmätasolla. Korkea keskeytysarvo ei voi kompensoida väärää suojausasetusta. Hyvin suunniteltu katkaisija ei voi kompensoida riittämätöntä kaapelin päätettä. Kehittynyt ohjain ei voi korjata mekaanista mekanismia, jota ei ole huollettu oikein.
Hyvä kojeistotekniikka yhdistää nämä elementit. Katkaisija, virtakisko, syöttölaite, suojarele, instrumenttimuuntajat, ohjausteho, lukitukset ja kotelo on määriteltävä saman sähköjärjestelmän ympärille.
Miksi vian keskeytys eroaa tavallisesta kytkemisestä?
Piirin avaaminen normaaleissa kuormitusolosuhteissa ja oikosulun poistaminen eivät ole vastaavia toimintoja. Vian aikana virta voi olla paljon suurempi ja vikaan liittyvä sähköenergia on merkittävää.
Katkaisijan on siksi kyettävä katkaisemaan virta sillä jännitteellä ja järjestelmäolosuhteilla, joita varten se on suunniteltu. Keskeytysprosessin on myös tapahduttava riittävän nopeasti kytketyn laitteen suojaamiseksi ja aiotun suojauksen koordinoinnin ylläpitämiseksi.
Tämä tekee keskeytystekniikasta perustavanlaatuisen suunnittelupäätöksen eikä kosmeettisen tuotteen ominaisuuden.
Kuinka tyhjiökaarin keskeytys toimii?
Tyhjiön katkaisun määrittävä ominaisuus on suljetun tyhjiökatkaisimen käyttö valokaaren sammutuskammiona. Katkaisija sisältää kiinteitä ja liikkuvia sähkökoskettimia, jotka on suljettu valvotussa tyhjiöympäristössä.
Kun koskettimet ovat kiinni, virta kulkee kosketinpintojen läpi. Kun käyttömekanismi käskee katkaisijaa avautumaan, liikkuva kosketin irtoaa kiinteästä koskettimesta. Kun kosketuspinnat eroavat, niiden väliin voi muodostua sähkökaari.
Toisin kuin kaari ilmassa, tyhjökatkaisin ei tarjoa merkittävää kaasumaista väliainetta ylläpitämään tavanomaista ionisoitua reittiä. Keskeytysprosessia säätelee siksi suurelta osin metallihöyry, joka muodostuu kosketusmateriaalista erotustapahtuman aikana.
Kontaktien erottaminen
Avausliikettä on ohjattava tarkasti. Koskettimen nopeus, kosketusmatka, kosketuspaine sekä liikkuvan koskettimen ja käyttömekanismin välinen mekaaninen suhde vaikuttavat kaikki suorituskykyyn.
Koskettimet tarvitsevat riittävästi liikettä tarvittavan dielektrisen etäisyyden saavuttamiseksi virrankatkoksen jälkeen. Mekaanisen mekanismin on siksi tarjottava tasainen liike toistuvien toimintojen aikana.
Metallihöyryn käyttäytyminen
Valokaarin aikana koskettimien materiaali voi muodostaa metallihöyryä. Tämä höyry tarjoaa väliaikaisen johtavan väliaineen, joka tukee kaaria. Kun virta lähestyy luonnollista nollaa vaihtovirtapiirissä, kaari voi sammua ja metallihöyry tiivistyy nopeasti.
Katkaisijan on tällöin palautettava riittävä dielektrinen lujuus erotettujen koskettimien välillä kestämään sähköisen palautusjännitteen.
Yhteysmateriaali
Kosketinmateriaali on merkittävä osa tyhjökatkaisijan suunnittelua. Sen on tuettava virransiirtoa, valokaaren kestoa, eroosionkestävyyttä ja dielektristä palautumista.
Erilaiset katkaisijamallit käyttävät erityisiä kosketinseoksia ja geometrioita ohjaamaan virran jakautumista ja magneettisia vaikutuksia keskeytyksen aikana.
Suojaus
Keskeytysten aikana syntyvä metallihöyry voi kertyä ympäröiville pinnoille. Katkaisijan sisällä olevat suojarakenteet auttavat hallitsemaan tämän materiaalin liikkumista ja ylläpitämään vaadittua sähkökentän jakautumista.
| Keskeytysvaihe | Mitä tapahtuu | Suunnitteluvaatimus |
|---|---|---|
| Suljetut kontaktit | Virta kulkee kosketinjärjestelmän läpi | Alhainen kosketusvastus ja luotettava kosketuspaine |
| Yhteyden avaaminen | Kontaktit alkavat erottua ja kaari voi muodostua | Ohjattu avautumisnopeus ja kosketingeometria |
| Valokaarikausi | Metallihöyry tukee sähkönjohtavuutta | Hallittu valokaaren käyttäytyminen ja kosketuseroosio |
| Nykyinen nolla | Vaihtovirta saavuttaa luonnollisen nollapisteen | Nopea dielektrinen palautuminen |
| Keskeytyksen jälkeinen | Erotetut koskettimet kestävät palautusjännitteen | Vakaa eristys koskettimien välillä |
Miksi suljetulla katkaisijalla on väliä
Tyhjiökatkaisin on suljettu komponentti. Sen sisäinen ympäristö muodostetaan valmistuksen aikana ja sitä ylläpidetään koko sen käyttöiän ajan.
Tämä eroaa järjestelmistä, joissa on suuri määrä nestettä tai kaasua ensisijaisena keskeytysväliaineena. Tyhjiökatkaisin voidaan pakata suhteellisen kompaktiksi kokoonpanoksi ja integroida kojeistoon monella tavalla.
Suljettu katkaisin ei kuitenkaan tarkoita, että koko katkaisija on huoltovapaa. Käyttömekanismi, ulkoinen eristys, liittimet, ohjauspiirit, laakerit, vivustot ja kytkinlaitteiden liitännät vaativat edelleen asianmukaista tarkastusta ja huoltoa.
Tyhjiökeskeytys tulee siksi ymmärtää yhdeksi osaksi katkaisijan arkkitehtuuria. Sen tehokkuus riippuu koskettimien suunnittelusta, katkaisijan rakenteesta, mekaanisesta liikkeestä, eristyksen palautumisesta ja koordinoinnista suojajärjestelmän kanssa.
Mitkä ovat Breakerin pääkomponentit?
Nykyaikainen keskijännitekatkaisin sisältää useita toimivia kokoonpanoja. Jokainen vaikuttaa joko virtapolkuun, keskeytysprosessiin, mekaaniseen toimintaan, eristysjärjestelmään, ohjausliittymään tai asennusrakenteeseen.
Tyhjiökatkaisija
Tyhjiökatkaisin sisältää kiinteän koskettimen, liikkuvan koskettimen, kosketintangon, sisäiset suojaelementit ja suljetun kotelon. Se on osa, joka vastaa virran katkaisemisesta tyhjiöympäristössä.
Sen mittatarkkuus ja sisäinen rakenne ovat kriittisiä, koska kosketusvälin, kohdistuksen, kosketuspaineen ja dielektrisen geometrian on pysyttävä suunnitelluissa suunnittelurajoissa.
Toimintamekanismi
Käyttömekanismi muuttaa varastoidun tai syötetyn mekaanisen energian kosketusliikkeeksi. Jousitoimisia mekanismeja käytetään laajalti keskijännitesovelluksissa, kun taas sähkömagneettisia käyttöjärjestelmiä on saatavilla tietyissä malleissa.
Mekanismin on avattava ja suljettava katkaisin johdonmukaisella ajoituksella ja liikkeellä. Sen on myös säilytettävä vaadittu kosketusvoima suljetussa asennossa.
Eristävät tuet
Eristys tukee jännitteisten komponenttien fyysistä erottamista maadoitetusta kotelosta ja ympäröivistä rakenteista. Ne auttavat myös säilyttämään vaaditut välykset ja mekaanisen vakauden.
Päätteet ja virtapolku
Pääliittimet yhdistävät katkaisijan ylä- ja alavirran sähköverkkoon. Niiden suunnittelu määrittää, kuinka katkaisija on liitettynä kiskoihin, kaapeliliitäntöihin tai muihin kojeistokomponentteihin.
Sijainti ja ilmaisinjärjestelmä
Monissa kojeistoasennuksissa mekaaniset ilmaisimet osoittavat, onko katkaisin auki, kiinni vai muussa määritellyssä asennossa. Tämä voi olla erityisen tärkeää irrotettaville laitteille.
Ohjaus- ja apupiirit
Apukoskettimet, laukaisukelat, sulkukelat, moottorikäytöt, asentokytkimet ja muut piirit mahdollistavat katkaisijan yhteyden suoja- ja ohjauslaitteiden kanssa.
| Komponentti | Päätoiminto | Keskeiset tekniset huomiot |
|---|---|---|
| Tyhjiökatkaisija | Kaaren keskeytys | Kosketinsuunnittelu, tyhjiön eheys, dielektrisen talteenotto |
| Toimintamekanismi | Kontaktien avaaminen ja sulkeminen | Nopeus, matka, voima, johdonmukaisuus, kestävyys |
| Eristys tukee | Sähköerotus ja rakennetuki | Dielektrinen suorituskyky ja mekaaninen lujuus |
| Ensisijaiset terminaalit | Kytke katkaisin virtapiiriin | Virtakapasiteetti, liitäntägeometria, lämpötilan nousu |
| Apukoskettimet | Tila- ja ohjauspalaute | Koskettimien luotettavuus ja piirien yhteensopivuus |
| Laukaisu ja sulje piirit | Sähkökäyttöinen | Ohjausjännite, ajoitus, suojauksen koordinointi |
Mekaaninen synkronointi
Kolmivaiheiset katkaisijat tarvitsevat koskettimet toimiakseen koordinoidusti. Mekanismi siirtää liikettä yksittäisille napoille siten, että vaiheet avautuvat ja sulkeutuvat vaaditussa ajoitussuhteessa.
Liiallinen ajoituksen vaihtelu voi vaikuttaa kytkentätehoon, joten mekanismin säätö ja tarkastus ovat tärkeitä osia laadunvalvonnassa ja kunnossapidossa.
Miksi komponenttien integroinnilla on merkitystä?
Laadukas katkaisin ei voi kompensoida huonoa mekanismin kohdistusta. Vahva eristys ei kompensoi väärin suunniteltua liitintä. Tarkka rele ei voi kompensoida riittämätöntä ohjausjohdotusta.
Luotettava katkaisijan suorituskyky riippuu siksi kaikkien näiden komponenttien vuorovaikutuksesta.
Kuinka nimellisjännite ja -virta vaikuttavat valintaan?
Nimellisjännite ja -virta muodostavat katkaisijan perussähköisen toimintaverhon. Ne ovat ensimmäisten joukossa insinöörien tutkimia eritelmiä, mutta ne ovat vain osa täydellistä teknistä arviointia.
Nimellisjännite
Nimellisjännitteen on vastattava sitä sähköjärjestelmää, jossa katkaisija toimii. Eristysjärjestelmä on myös suunniteltava asiaankuuluvia teho-taajuus- ja transienttijännitejännityksiä varten.
Keskijännitekatkaisijoita voidaan valmistaa eri jänniteluokille. Tuoteperheisiin voi kuulua laitteita, joiden teho on noin 10 kV, 12 kV, 24 kV, 36 kV tai muita määritellyt mitoitusarvot mallista ja markkinoista riippuen.
Varsinaisen valinnan tulee noudattaa järjestelmän nimellisjännitettä ja sovellettavaa standardia sen sijaan, että valittaisiin vain seuraava saatavilla oleva luokitus.
Nimellisvirta
Nimellisvirta edustaa jatkuvaa virtaa, jonka katkaisija voi kuljettaa määritellyissä olosuhteissa. Lämpöteho on siksi keskeinen osa eritelmää.
Koskettimet, liittimet, johtimet, joustavat liitännät, virtakiskoliitännät ja kotelon ilmanvaihto edistävät kaikki lämmön muodostumista ja haihtumista.
Taajuus
Tehotaajuus vaikuttaa keskeytysjärjestelmän ja siihen liittyvien suoja- ja mittauslaitteiden sähköiseen käyttäytymiseen. Tuotteet voidaan määrittää 50 Hz, 60 Hz tai muulle määritellylle toimintataajuudelle.
Eristyksen taso
Eristyksen koordinointi sisältää muutakin kuin nimelliskäyttöjännitteen. Laitteiden on ehkä kestettävä sovellettavien suunnitteluvaatimusten määrittelemät teho-taajuus- ja jännite- ja impulssiolosuhteet.
| Parametri | Mitä se määrittelee | Miksi sillä on merkitystä |
|---|---|---|
| Nimellisjännite | Sähköjärjestelmän jänniteluokka | Määrittää eristys- ja kytkentävaatimukset |
| Nimellisvirta | Jatkuva virransyöttö | Määrittää lämpö- ja johdinvaatimukset |
| Nimellistaajuus | Sähköjärjestelmän toimintataajuus | Varmistaa yhteensopivuuden sähköverkon kanssa |
| Eristyksen taso | Dielektrisen kestävyyden vaatimukset | Tukee eristyksen koordinaatiota |
| Oikosulkuluokitus | Vikavirran keskeytys ja kestokyky | Suojaa laitetta verkkovikojen aikana |
Lämpötilan nousua koskevat näkökohdat
Jatkuva virta tuottaa lämpöä sähkökoskettimissa ja johtimissa. Lämpötilan nousukykyä on siksi arvioitava kotelojärjestelyn rinnalla.
Kompaktin metallikotelon sisään asennettu katkaisija voi kokea erilaisia lämpöolosuhteita kuin sama katkaisija, joka on asennettu suurempaan ilmanvaihtojärjestelmään. Ympäristön lämpötila ja asennuskorkeus voivat myös vaikuttaa lämpötehoon.
Järjestelmän jännite on vain lähtökohta
Kaksi katkaisijaa voivat jakaa saman jännitteen, mutta eroavat toisistaan virranmittauksen, oikosulkukyvyn, toimintamekanismin, eristyskokoonpanon, liitinjärjestelyn ja mekaanisen kestävyyden suhteen.
Ammattimaisessa määrittelyssä tulisi siksi välttää valinnan vähentämistä yhteen numeroon.
Miksi oikosulkukyky ja keskeytysnopeus ovat tärkeitä?
Oikosulkukyky on yksi tärkeimmistä ominaisuuksista keskijännitekatkaisijoiden valinnassa. Vika voi tuottaa erittäin suuria virtoja ja suuria sähkömekaanisia voimia lyhyessä ajassa.
Oikosulkuvirta
Käytettävissä oleva vikavirta määräytyy sähköverkon mukaan, mukaan lukien generaattorit, muuntajat, johtimet ja järjestelmän impedanssi. Kojeistoinsinööri määrittää tämän tavallisesti oikosulkututkimuksen avulla.
Katkaisijalla on oltava laskettujen vikaolosuhteiden mukainen keskeytyskyky.
Katkovirta
Katkaisijan on kyettävä katkaisemaan määritetty oikosulkuvirta järjestelmän nimellisjännitteellä. Katkosprosessin on säilytettävä dielektrinen palautuminen sen jälkeen, kun virta on sammunut.
Lyhytkestoinen
Kojeistokokoonpanot voivat myös altistua vikavirroille, kun suojajärjestelmä selvittää tapahtumaa. Mekaanisen ja lämpörakenteen on kestettävä määritetty virta soveltuvan ajan.
Huippukestävyys
Vikavirran huippuarvo aiheuttaa sähködynaamisia voimia johtimiin ja rakenneosiin. Mekaanisen suunnittelun on otettava huomioon nämä jännitykset.
Keskeytyksen ajoitus
Kokonaisvianpoistojakso sisältää useita vaiheita: vian havaitseminen, relepäätös, laukaisusignaalin siirto, käyttömekanismin liike, koskettimien erotus, valokaaren katkaisu ja verkon palautus.
Katkaisija ei toimi itsenäisesti. Täydellinen tyhjennysaika riippuu releestä, ohjauspiireistä, laukaisukelasta, mekaanisesta mekanismista, koskettimen liikkeestä ja sähköjärjestelmästä.
Suojareleen on tunnistettava vika ja annettava laukaisukäsky suunnitellun toiminta-ajan kuluessa.
Releen ja katkaisijan välisen sähköpolun on siirrettävä laukaisukomento oikein.
Mekaanisen järjestelmän on muutettava sähköinen komento toistettavaksi kosketinliikkeeksi.
Katkaisijan on tyhjennettävä virta ja palautettava vaadittu dielektrisyys.
Miksi median keskeyttämisellä on merkitystä
Katkosväliaine määrittää, kuinka kaari käyttäytyy koskettimien erotuksen aikana. Tyhjiötekniikka tarjoaa kontrolloidun suljetun ympäristön ja käyttää kontaktigeometriaa ja materiaalin käyttäytymistä keskeytyksen aikaansaamiseksi.
Tämä voi mahdollistaa pienikokoiset katkaisijamitat ja suhteellisen yksinkertaisen keskeytyskammion verrattuna joihinkin vanhempiin keskeytystekniikoihin.
Lopullinen katkaisijaluokitus riippuu kuitenkin edelleen täydellisestä suunnittelusta. Tyhjiötekniikka ei tarkoita, että jokainen tyhjiökatkaisin voisi katkaista minkä tahansa mielivaltaisen vikavirran.
Oikea tekninen lähestymistapa on siksi aloittaa lasketulla järjestelmävikatasolla ja tarkistaa sitten katkaisijan mitoitettu keskeytys- ja kestokyky sovellettavan standardin mukaisesti.
Miten toimintamekanismi vaikuttaa suorituskykyyn?
Toimintamekanismi määrittää, kuinka nopeasti ja johdonmukaisesti katkaisijakoskettimet liikkuvat. Koska keskeytys tapahtuu mekaanisten tapahtumien tarkan sarjan aikana, mekanismin suunnittelu on keskeistä suorituskyvyn kannalta.
Jousen toimintamekanismit
Jousimekanismit varastoivat mekaanista energiaa ennen sulkemista tai avaamista. Sähköiset ohjauskomennot vapauttavat varastoidun energian katkaisijan koskettimien siirtämiseksi.
Tätä arkkitehtuuria käytetään laajalti keskijännitekojeistoissa, koska mekanismi voi tarjota ohjatun koskettimen liikkeen ilman jatkuvaa sähkönsyöttöä koko mekaanisen iskun ajan.
Sähkömagneettiset mekanismit
Jotkut katkaisijamallit käyttävät sähkömagneettisia käyttöjärjestelmiä kontaktiliikkeen luomiseen. Nämä mekanismit voivat tarjota erilaisia toiminnallisia ominaisuuksia, ja ne voidaan valita erityisten katkaisijoiden arkkitehtuuri- ja ohjausvaatimusten mukaan.
Sulkemistoiminto
Sulkemisen aikana mekanismin tulee saattaa koskettimet yhteen sopivalla nopeudella ja lopullisella kosketusvoimalla. Vakaa sulkeutumiskäyttäytyminen auttaa vähentämään mekaanisia iskuja ja varmistaa oikean virranjohtavuuden.
Avausoperaatio
Avausiskun on oltava riittävän nopea ja johdonmukainen tukemaan suunniteltua keskeytysprosessia. Koskettimien erotusetäisyys ja nopeus ovat tärkeitä, koska katkaisijan on määritettävä oikea dielektrisyystila virrankatkoksen jälkeen.
Energian varastointi
Mekanismeihin kuuluu yleensä energian varastointiindikaattori tai moottorikäyttöinen latausjärjestelmä. Ohjausjärjestelmä voi määrittää, onko mekanismilla riittävästi energiaa seuraavaa toimintoa varten.
Mekaaninen kestävyys
Toistuvat toiminnot kuluttavat jousia, akseleita, laakereita, vipuja, salpoja ja apukytkimiä. Mekaaninen kestävyystestaus auttaa selvittämään, pystyykö mekanismi suorittamaan määritellyn määrän toimintoja ilman kohtuutonta heikkenemistä.
| Mekanismin alue | Vaadittu käyttäytyminen | Mahdollinen epäonnistuminen |
|---|---|---|
| Energian varastointi | Luotettava käyttövalmius | Epätäydellinen lataus tai moottoriongelmia |
| Avausasema | Tasainen nopea kosketuserotus | Hidas liike, kuluminen, mekaaninen tukos |
| Ajoa sulkeva | Hallittu kontaktitoiminta | Liiallinen isku tai epätäydellinen sulkeminen |
| Lukitus | Turvallinen kontaktiasento | Väärä salpasäätö tai kuluminen |
| Apukytkimet | Tarkka sijaintipalaute | Virheellinen merkintä tai kontaktin heikkeneminen |
Mekaanisella ajoituksella on väliä
Kolmivaiheisessa katkaisijassa kolmen navan toiminnan on pysyttävä määritellyn ajoitussuhteen sisällä. Liiallinen napojen välinen vaihtelu voi vaikuttaa kytkentäkäyttäytymiseen, ja sitä tulee valvoa valmistuksen ja huollon aikana.
Mekanismin huolto
Suljettu katkaisin saattaa vaatia rajoitettua huoltoa sen käyttöiän aikana, mutta mekanismi on ulkoinen ja mekaaninen. Liitosten, voitelun, tarvittaessa kiinnikkeiden, jousien, laakerien ja apukosketinten tarkastus on edelleen tärkeää.
Huoltosuunnitelman tulee noudattaa valmistajan teknisiä ohjeita ja asennuksen varsinaista kytkentätehtävää.
Mitä eroa on sisä- ja ulkomalleilla?
Sisä- ja ulkokatkaisijat voivat käyttää samaa peruskatkosperiaatetta, mutta niillä on hyvin erilaiset mekaaniset ja ympäristövaatimukset.

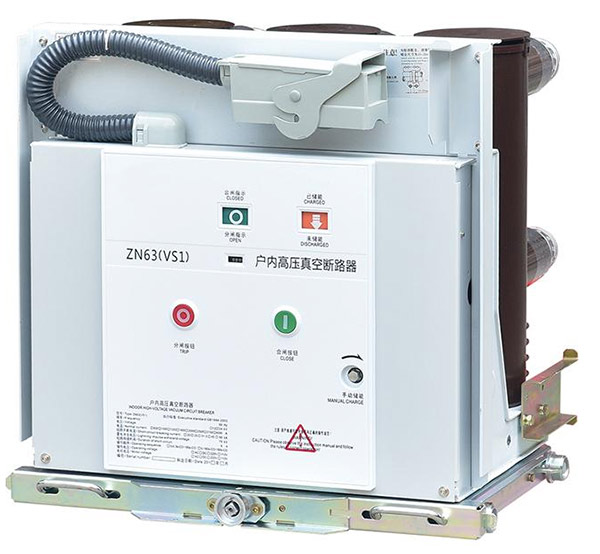

Sisäkatkaisimet
Sisäkatkaisijat asennetaan tyypillisesti kojeistokaappiin tai sähkötiloihin. Niiden ympäröivä ympäristö voi olla paremmin hallinnassa, mikä mahdollistaa kompaktin eristyksen ja kotelointijärjestelyt.
Sisärakenteet näkyvät usein ulos vedettävinä yksiköinä tai kiinteinä asennuksina metallipäällysteisissä kojeistoissa. Tarkka järjestely riippuu paneelin arkkitehtuurista.
Katkaisijat ulkokäyttöön
Ulkovarusteiden on siedettävä sadetta, kosteutta, lämpötilan muutoksia, auringonvaloa, saasteita, pölyä, tuulta ja muita ympäristön rasituksia.
Ulkoilutuotteet vaativat siksi sopivan kotelon tiivistyksen, ulkoisen eristyksen, materiaalin valinnan, pintasuojauksen ja säänkestäviä mekanismeja.
Komposiittieristys
Ulkokatkaisijat voivat käyttää komposiittieristysmateriaaleja, kuten silikonikumia tai epoksipohjaisia komponentteja tuotteen arkkitehtuurista riippuen. Nämä materiaalit voivat tukea eristyskykyä muuttuvissa ympäristöolosuhteissa, kun ne on suunniteltu oikein.
Pylväisiin asennettavat asennukset
Jotkut ulkokatkaisijat on suunniteltu pylväsasennukseen. Tämä konfiguraatio voi yksinkertaistaa integrointia yleisiin jakeluverkkoihin ja sallia kytkinlaitteen varata suhteellisen pienen jalanjäljen.
Sähköasemien asennukset
Sähköaseman katkaisijat voidaan asentaa rakenteisiin tai ulkokojeistokokoonpanoihin. Niiden kytkeminen virtakiskoihin, virtamuuntajiin, jännitemuuntajiin, ylijännitesuojaimiin ja maadoitusjärjestelmiin on koordinoitava.
| Asennustyyppi | Tyypillinen ympäristö | Suunnittelun pääpainopiste |
|---|---|---|
| Sisäkäyttöinen kojeisto | Sähkötilat ja suljetut kaapit | Kompakti, osastojen integrointi, palvelun saatavuus |
| Ulkoinen jakelu | Ulkoilmaverkot | Säänkestävyys ja eristyskyky |
| Pylväsasennus | Overhead jakelujärjestelmät | Paino, asennusrakenne, kaukokäyttö |
| Ulkosähköasema | Sähkö- ja teollisuussähköasemat | Ympäristökestävyys, virtakiskointegraatio, eristyksen koordinointi |
Ympäristötekijät
Lämpötila, korkeus, saastuminen, kosteus, suolaaltistus ja ultraviolettisäteily voivat kaikki vaikuttaa laitteiden valintaan.
Esimerkiksi suuri korkeus voi vaikuttaa ilmaneristeen dielektriseen suorituskykyyn, kun taas vakava saastuminen voi vaikuttaa ulkoisiin eristyspintoihin. Rannikkoympäristöt voivat lisätä korroosiolle altistumista, erityisesti metallirakenteiden ja liitosten ympärillä.
Sisätila ei tarkoita huoltovapaata
Sisälaitteet on suojattu suoralta säältä, mutta pöly, kondensaatio, lämpötilavaihtelut ja mekaaninen kuluminen voivat silti vaikuttaa mekanismiin ja sähköliitäntöihin.
Siksi ympäristönsuojelua tulee arvioida realistisesti sen sijaan, että oletetaan, että sisälaitteet toimivat ihanteellisissa olosuhteissa.
Miten alipainekatkaisijat verrataan muihin keskeytystekniikoihin?
Keskeytystekniikoiden erojen ymmärtäminen auttaa insinöörejä tekemään tietoon perustuvia teknisiä päätöksiä. Jokaisella tekniikalla on omat sähköiset, mekaaniset, ympäristö- ja kunnossapitoominaisuudet.
Ilmakatkos
Ilmapiirin katkos käyttää ilmaa kaaren väliaineena. Historiallisesti ilmajärjestelmiä on käytetty useissa jänniteluokissa. Niiden suunnittelu voi sisältää kaarikouruja, magneettista puhallusta tai muita menetelmiä kaaren ohjaamiseksi.
Keskijännitteellä kompakti tyhjökeskeytys voi tarjota erilaisen fyysisen arkkitehtuurin sijoittamalla keskeytysprosessin suljettuun kammioon.
Öljyn keskeytys
Öljykatkaisijat käyttävät eristeöljyä sekä eristävänä väliaineena että osana valokaaren sammutusprosessia. Vanhemmat laitteistot saattavat edelleen sisältää tällaisia laitteita, mutta nykyaikaisissa keskijännitelaitteistoissa käytetään usein vaihtoehtoisia tekniikoita.
Öljyjärjestelmät vaativat huomiota öljyn tilaan, eristämiseen, vuotamiseen, saastumiseen ja niihin liittyviin huoltoon liittyviin kysymyksiin.
SF6-katkos
SF6-kaasua on perinteisesti käytetty kaasueristetyissä ja kaasukatkaisulaitteissa sen sähköeristys- ja valokaarisammutusominaisuuksien vuoksi. Ympäristönäkökohdat ovat kuitenkin kannustaneet vaihtoehtoisten teknologioiden kehittämistä ja käyttöönottoa sopivissa sovelluksissa.
Tyhjiön keskeytys
Tyhjiön katkaisussa käytetään suljettua tyhjiökammiota. Sen kompakti katkaisuelementti ja eristävän öljyn puute katkaisijan sisällä ovat tärkeitä tekniikan ominaisuuksia.
| Tekniikka | Arc Medium | Tyypillinen huomio |
|---|---|---|
| Ilmaa | Ilmaa | Kaaren ohjausrakenne ja fyysiset eristysvaatimukset |
| Öljy | Eristävä öljy | Öljyn kunto, säilytys, huolto |
| SF6 kaasu | SF6 | Kaasutiivistys, käsittely, ympäristönäkökohdat |
| Tyhjiö | Tyhjiö metalli-höyrykaarikäyttäytymisellä | Katkaisijan rakenne, kosketusmateriaali, mekanismin suorituskyky |
Miksi tyhjiötekniikkaa käytetään laajasti keskijännitteessä
Tyhjiökeskeytys voi tarjota kompaktin katkaisijan, nopean valokaaren sammutuksen ja suljetun keskeytysympäristön. Nämä ominaisuudet sopivat hyvin sisätilojen keskijännitekojeistoihin ja moniin ulkokäyttöön.
Tekniikka on yhteensopiva myös nykyaikaisten katkaisumekanismien ja digitaalisten suojajärjestelmien kanssa.
Teknologian valinnan tulee pysyä sovelluskohtaisena
Ei ole teknisesti järkevää julistaa yhtä keskeytysvälinettä yleisesti paremmaksi. Oikea lähestymistapa on verrata sähköverkon vaatimuksia, käytettävissä olevaa asennustilaa, ympäristöolosuhteita, käyttötoimintaa, suojausarkkitehtuuria, soveltuvia standardeja ja huoltostrategiaa.
Sopiva tekniikka on se, joka täyttää kaikki vaatimukset.
Kuinka katkaisin toimii suojareleiden ja antureiden kanssa?
Katkaisija toimii harvoin yksin. Sen laukaisu- ja sulkemistoiminnot koordinoidaan normaalisti suojajärjestelmän kanssa, joka mittaa sähköolosuhteet ja määrittää, milloin kytkentätoimintoa tarvitaan.
Virtamuuntajat
Virtamuuntajat tarjoavat skaalattua virtatietoa suojareleille ja mittareille. Niiden suhteiden ja tarkkuusominaisuuksien on vastattava suojausjärjestelmää.
Virtamuuntaja ja katkaisija ovat osa samaa vianpoistoketjua. Jos CT-konfiguraatio tai johdotus on virheellinen, rele ei ehkä vastaanota odotettua signaalia.
Jännitemuuntajat
Jännitemuuntajat voivat tarjota jännitetietoja suojausta, mittausta, synkronointia ja ohjausta varten. Suojaustoiminnosta riippuen rele voi käyttää jännitettä yhdessä virran kanssa verkon sähköisen tilan määrittämiseen.
Suojareleet
Suojareleet arvioivat jatkuvasti sähkömittauksia. Sovelluksesta riippuen toimintoja voivat olla ylivirta-, maasulku-, alijännite-, ylijännite-, suuntasuoja-, moottorisuoja-, muuntajasuoja- tai muut erikoistoiminnot.
Matkapiiri
Kun rele määrittää, että katkaisijan pitäisi avautua, se lähettää laukaisukäskyn ohjauspiirin kautta. Laukaisukela käynnistää mekanismin, joka sitten erottaa koskettimet.
Sulkeutuva ohjaus
Myös sulkemista valvotaan. Järjestelmä voi sisältää paikallisia ja kaukosulkuohjaimia, sähköisiä lukituksia, synkronointitoimintoja ja sallivia signaaleja.
| Järjestelmäelementti | Toiminto | Suhde Breakeriin |
|---|---|---|
| Virtamuuntaja | Mittaa virran | Tarjoaa suojauksen ja mittaustulon |
| Jännitteen muuntaja | Mittaa jännitettä | Tarjoaa jännitetietoja suojausta ja ohjausta varten |
| Suojarele | Arvioi sähköolosuhteet | Antaa laukaisu- tai sallivia komentoja |
| Laukaisukela | Muuntaa sähköisen komennon mekaaniseksi toiminnaksi | Aloittaa katkaisijan avaamisen |
| Ohjausjärjestelmä | Valvoo vaihtoa ja tilaa | Hallitsee paikallista, etäkäyttöä ja lukittua toimintaa |
Lukitus
Lukitus on tärkeä turvaominaisuus. Mekaaniset tai sähköiset lukitukset voivat estää valitut toiminnot laitteen ollessa sopimattomassa tilassa.
Esimerkiksi ulosvedettävä katkaisija ei saa liikkua asentojen välillä sen ollessa kiinni. Järjestelmäarkkitehtuurista riippuen maadoituskytkin saattaa olla estynyt toimimasta, kun ensiöpiirissä on virtaa.
Etävalvonta
Nykyaikaiset sähköasennukset käyttävät yhä useammin digitaalista viestintää katkaisijan asennon, laukaisutilan, mekanismin kunnon ja muiden parametrien tarkkailemiseen.
Etätiedot voivat parantaa toimintatietoisuutta, mutta digitaalinen valvonta ei korvaa oikeita paikallisia turvallisuustoimenpiteitä. Huoltoryhmät tarvitsevat edelleen määritellyn eristyksen, tarkastuksen, maadoituksen ja työkäytännöt.
Mitkä sovellukset käyttävät tätä kytkentätekniikkaa?
Tyhjiökeskeytystekniikkaa käytetään monissa keskijännitesovelluksissa, koska sen kompakti muoto ja suljettu katkaisija sopivat monenlaisiin jakeluarkkitehtuureihin.
Käytetään syöttöjen kytkemiseen, muuntajaliitäntöihin, väyläosuuksiin ja sähköverkkojen jakelusuojaukseen.
Käytetään keskijännitesyöttölaitteissa, jotka palvelevat moottoreita, muuntajia, prosessilaitteita ja sisäisiä jakelujärjestelmiä.
Tukee keräysjärjestelmiä, muuntajaliitäntöjä, syöttöjen suojausta ja ohjattua kytkentää aurinko- ja tuulilaitteistoissa.
Voidaan soveltaa keskijännitejakeluverkkoihin, joissa laitteiden on toimittava vaativissa teollisuusympäristöissä.
Käytetään suurissa rakennuksissa ja kampuksilla, jotka vastaanottavat keskijännitesyöttöjä ja jakavat tehoa muuntajien ja syöttölaitteiden kautta.
Voi tukea sähkönjakelua rautatie-, kauttakulku-, lentokentillä ja muussa infrastruktuurissa, joka vaatii ohjattua keskijännitekytkentää.
Hyödyllisyyden jakelu
Sähköverkoissa käytetään keskijännitekatkaisijoita syöttöjohtojen hallintaan ja jakelupiirien osiointiin. Katkaisija voi eristää viallisen syöttöjohdon ja antaa muiden verkon osien pysyä jännitteinä, kun verkon topologia ja suojauksen koordinointi sen sallivat.
Pylväisiin asennettavat ulkokokoonpanot voivat olla hyödyllisiä yläjakelujärjestelmissä, kun taas sisätilojen katkaisijat integroidaan usein sähköasemiin ja kompakteihin jakelukokoonpanoihin.
Teollinen jakelu
Teollisuuslaitoksissa voi olla useita keskijännitemoottoreita, muuntajia, prosessilinjoja ja suuria sähkökuormia. Valikoiva suojaus on erityisen tärkeä, koska suuremman jakeluosan tarpeeton laukaisu voi vaikuttaa useisiin alavirtapiireihin.
Katkaisijan on siksi käytettävä suojausjärjestelmää, joka kuvastaa laitoksen sähköarkkitehtuuria.
Muuntajan suojaus
Keskijännitekatkaisijoita voidaan käyttää muuntajien ensiö- tai toisiopuolella verkon suunnittelusta riippuen. Suojausjärjestelmä voi sisältää ylivirta-, maasulku-, lämpötila- ja muita muuntajakohtaisia toimintoja.
Moottorin vaihto
Suuret moottorit voivat vaatia keskijännitekytkennän ja suojauksen. Moottorisovelluksissa on omat haasteensa, koska käynnistysvirrat voivat olla huomattavasti normaalia käyttövirtaa suurempia.
Katkaisija ja suojarele on siksi valittava moottorin käynnistysominaisuuksien ja suojausvaatimusten mukaan.
Uusiutuvat energiajärjestelmät
Aurinko- ja tuuliprojektit sisältävät usein useita keräyssyöttölaitteita ja muuntajaliitäntöjä. Keskijännitekatkaisijoita voidaan käyttää keräysverkon osien yhdistämiseen ja eristämiseen sekä suojauksen koordinointiin tuotantolaitteiston kanssa.
Kriittinen infrastruktuuri
Sairaalat, datakeskukset, lentokentät, vedenkäsittelylaitokset ja viestintäinfrastruktuurit voivat vaatia erittäin koordinoituja keskijännitejakelujärjestelmiä. Katkaisijan valinta näissä ympäristöissä liittyy läheisesti redundanssiin, suojauksen selektiivisyyteen, huoltotoimenpiteisiin ja toiminnan jatkuvuuteen.
Kaikissa näissä sovelluksissa katkaisija on osa suurempaa sähköarkkitehtuuria. Sovellus määrittää oikean jännitteen, virran, vikaluokituksen, suojausjärjestelmän, ohjausjärjestelyn, ympäristösuunnittelun ja huoltostrategian.
Mitä yleisiä valinta- ja asennusvirheitä tulisi välttää?
Monet katkaisijaongelmat voidaan jäljittää epätäydellisiin spesifikaatioihin tai asennusoletuksiin. Tärkeimmät virheet tapahtuvat, kun insinöörit käsittelevät katkaisijaa eristettynä komponenttina täydellisen suoja- ja jakelujärjestelmän osana.
- Valinta vain jännitteen perusteella:Nimellisvirran, vikakyvyn, eristyksen, toimintamekanismin ja ympäristön on myös vastattava toisiaan.
- Oikosulkusaskelmien huomioimatta jättäminen:Käytettävissä oleva vikavirta tulee määrittää ennen katkaisijan luokituksen viimeistelyä.
- Suojauksen koordinoinnin huomiotta jättäminen:Releasetusten ja katkaisijan suorituskyvyn on tuettava haluttua selektiivisyyttä.
- Kaapelitilan aliarviointi:Kaapelien päätteet ja taivutussäteet voivat vaikuttaa käytännön kojeistojärjestelyyn.
- Ohjausjännite näkymätön:Laukaisu- ja sulkemispiirit vaativat sopivaa aputehoa.
- Lukituksen huomioimatta jättäminen:Toimintajaksot tulee verrata koko kojeistoarkkitehtuuriin.
- Huoltosuunnittelun ohittaminen:Mekanismi, liittimet, ohjauspiirit ja ympäröivä kojeisto vaativat edelleen tarkastuksen.
- Epätäydellisen dokumentaation käyttäminen:Piirustusten, kytkentäkaavioiden, tyyppikilven tietojen ja testipöytäkirjojen tulee kuvata sama kokoonpano.
"Korkein arvosana on aina parempi" -ongelma
Korkeampi arvosana ei ole automaattisesti oikea suunnitteluvaihtoehto. Katkaisijan on silti sovittava fyysiseen kojeistoon, kaapelijärjestelyyn, suojajärjestelmään, ohjausjännitteeseen ja asennusympäristöön.
Valinnan tulee perustua laskettuihin vaatimuksiin ja sovellettaviin suunnittelumarginaaliin.
"Tyhjiö tarkoittaa huoltovapaata" ongelmaa
Tyhjiökatkaisin on tiivis, mutta katkaisija sisältää mekaanisia ja sähköisiä komponentteja, jotka voivat kulua. Jouset, laakerit, vivustot, apukytkimet, laukaisupiirit, liittimet ja ohjausliittimet ovat kaikki olennaisia huoltopisteitä.
"Sama katkaisija kaikkialla" -ongelma
Puhdas sisäteollisuushuone ja rannikon ulkosähköasema edustavat hyvin erilaisia ympäristöjä. Saman fyysisen rakenteen ei pitäisi automaattisesti olettaa sopivan molempiin.
"Asennus myöhemmin" -ongelma
Katkaisijan asennus, kaapelin pääte, ohjausjohdotus, lukitukset ja kotelon mitat on otettava huomioon kojeiston suunnittelussa. Näiden yksityiskohtien jälkiasennus valmistuksen jälkeen voi olla vaikeaa.
"Dokumentoi kerran" -ongelma
Projektin aikana tehtyjen muutosten tulee näkyä johdonmukaisesti yksirivisessä kaaviossa, paneelipiirustuksissa, kytkentäkaavioissa, suojausasetuksissa, materiaaliluettelossa ja käyttöönottoasiakirjoissa.
Kuinka testausta ja standardeja tulisi arvioida?
Keskijännitekatkaisijat ovat turvallisuuden kannalta kriittisiä sähkölaitteita, joten testaus on keskeinen rooli niiden suorituskyvyn varmistamisessa.
IEC 62271 on tärkeä standardiperhe, joka kattaa suurjännitekojeistot ja ohjauslaitteet. Eri osat vastaavat eri laitetyyppejä ja testausvaatimuksia.
Rutiinitestit
Valmistetuille laitteille suoritetaan rutiinitestaus sen varmistamiseksi, että jokainen tuotantoyksikkö on sovellettavien suunnitteluvaatimusten mukainen.
Tarkka testiohjelma riippuu katkaisijan suunnittelusta, mutta se voi sisältää sähköisiä, mekaanisia, ohjaus- ja eristystarkastuksia.
Tyyppitestaus
Tyyppitestit validoivat tietyn mallin suorituskyvyn tietyissä testiolosuhteissa. Ne voivat käsitellä lämpötilan nousua, dielektristä suorituskykyä, oikosulkukatkoksia, mekaanista kestävyyttä, sisäisen kaaren käyttäytymistä ja muita ominaisuuksia tarvittaessa.
Dielektrinen testaus
Dielektriset testit arvioivat, kestääkö eristysjärjestelmä määritellyn jänniterasituksen. Tämä voi sisältää tehon taajuuden kestävyyden ja impulsseihin liittyviä testejä sovellettavista vaatimuksista riippuen.
Mekaaninen kestävyystesti
Mekaaniset kestävyystestit arvioivat, pystyykö toimintamekanismi suorittamaan vaaditun määrän kytkentätoimintoja ilman kohtuutonta heikkenemistä.
Oikosulkutestaus
Oikosulkutyyppitesteillä voidaan arvioida katkaisijan kykyä katkaista määritellyt vikavirtaolosuhteet. Tämä on yksi merkittävimmistä täydellisen keskeytysjärjestelmän esittelyistä.
Lämpötilan nousun testaus
Lämpötilan nousutestaus tarkistaa virtaa kuljettavien komponenttien lämpökäyttäytymisen määritellyissä virtaolosuhteissa. Kosketinresistanssi, johtimen geometria, liittimet ja kotelon rakenne vaikuttavat kaikki tulokseen.
| Testiluokka | Päätarkoitus | Tyypillinen todiste |
|---|---|---|
| Rutiinitesti | Tarkista jokainen valmistettu yksikkö | Rutiinitarkastukset ja testit |
| Tyyppitesti | Vahvista suunnittelu määritellyissä olosuhteissa | Tyyppitestiraportti tai -todistus |
| Dielektrinen testi | Tarkista eristyksen kestävyys | Sähkötestipöytäkirja |
| Mekaaninen kestävyys | Tarkista kytkinmekanismin kestävyys | Kestävyystestin dokumentaatio |
| Oikosulkutesti | Tarkista vian keskeytyskyky | Sovellettava tyyppitestiasiakirja |
| Lämpötilan nousu | Arvioi jatkuvan virran lämpökäyttäytyminen | Lämpötehotestin ennätys |
Testin laajuudella on merkitystä
Testitodistusta on tarkasteltava asiayhteydessä. Testatun jännitteen, virran, katkaisijan rakenteen, mekanismin, eristysjärjestelmän ja lisävarusteiden tulee vastata toimitettavaa kokoonpanoa.
Yhteen tuotekokoonpanoon liittyvän varmenteen ei pitäisi automaattisesti olettaa kattavan tuoteperheen kaikkia muunnelmia.
Tehdastarkastus
Laatuohjelmat voivat sisältää myös mittatarkistuksia, tyhjiön eheyden tarkastusta, kosketusresistanssin mittausta, mekaanisia ajoitustarkistuksia, ohjauspiirien tarkastusta ja silmämääräistä tarkastusta.
Kohteen käyttöönotto
Asennuksen jälkeen katkaisija ja kojeisto tulee ottaa käyttöön projektin ohjeiden mukaisesti. Tämä voi sisältää eristystestauksen, kosketusresistanssin mittaamisen, mekaanisen toiminnan tarkistukset, suojareleiden testauksen, ohjauspiirin tarkastukset, lukituksen tarkastuksen ja toimintatestauksen.
Mitä ammattilaisten teknisten eritelmien tulisi sisältää?
Ammattimaisten eritelmien pitäisi antaa insinööreille ja ostoryhmille riittävästi tietoa oikean katkaisijan valitsemiseksi ennen kuin laite valmistuu tai asennetaan.
| Määrittelyalue | Määritettävät tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Nimellisjännite | Järjestelmän jännite ja laitteiden luokitus | Määrittää sähkö- ja eristysvaatimukset |
| Nimellisvirta | Jatkuva virransyöttö | Määrittää lämpö- ja johdinvaatimukset |
| Taajuus | 50 Hz, 60 Hz tai määritetty järjestelmätaajuus | Varmistaa yhteensopivuuden sähköverkon kanssa |
| Katkaisukyky | Vaadittu oikosulkukatkosluokitus | Määrittää soveltuvuuden vikatasolle |
| Kestää kykyä | Lyhytaika- ja huippukestovaatimukset | Tukee rakenteellisia ja lämpövikoja |
| Eristys | Eristyksen taso ja rakenne | Varmistaa dielektrisen sopivuuden |
| Toimintamekanismi | Jousi, sähkömagneettinen tai määritelty vaihtoehto | Määrittää ohjauksen ja mekaanisen käyttäytymisen |
| Ohjausjännite | Laukaisu-, sulkemis-, moottori- ja apupiirin jännite | Varmistaa yhteensopivuuden ohjausjärjestelmän kanssa |
| Asennusjärjestely | Kiinteä, ulos vedettävä, pylväsasennettava tai muu järjestely | Varmistaa fyysisen yhteensopivuuden |
| Ympäristö | Sisällä, ulkona, lämpötila, korkeus, saastuminen | Sopii tuotteen olosuhteisiin |
Aloita yksirivisellä kaaviolla
Yksirivinen kaavio määrittää, missä katkaisija sijaitsee sähköverkossa. Se näyttää saapuvat ja lähtevät syöttölaitteet, muuntajat, moottorit, generaattorit, virtakiskot, suojavyöhykkeet ja muut tärkeät elementit.
Katkaisijan eritelmät tulisi kehittää tästä sähköyhteydestä.
Määritä katkaisijan asento
Eritelmissä tulee mainita, onko katkaisin kiinteä vai ulos vedettävä, ja kuvattava asiaankuuluvat asento- ja lukitusvaatimukset.
Määritä ensisijaiset yhteydet
Kytkentägeometria on erityisen tärkeä kytkinlaitteiden integroinnissa. Kiskojen etäisyyden, kaapelin päätteen, liittimien suunnan ja vaihejärjestelyn tulee vastata paneelin rakennetta.
Määritä aputoiminnot
Apukoskettimet, laukaisukelat, sulkukäämit, alijännitteen laukaisimet, moottorin käyttölaitteet, mekaaniset ilmaisimet ja kauko-ohjausliitännät tulee mainita selkeästi tarvittaessa.
Määrittele suojausvaatimukset
Suojausmäärityksessä tulee yksilöidä vaaditut reletoiminnot, CT-suhteet, mahdolliset jännitetulot, laukaisulogiikka, lukitukset ja tietoliikenneliitännät.
Määrittele ympäristövaatimukset
Hankkeessa tulee selvittää, toimiiko katkaisin sisällä vai ulkona, ja annettava asiaankuuluvat lämpötila-, korkeus-, kosteus-, saaste-, seismis- ja korroosiotiedot tarvittaessa.
Määritä testausvaatimukset
Teknisessä asiakirjassa tulee yksilöidä sovellettavat standardit, rutiinitestit, tyyppitestin odotukset, tarkastusvaatimukset ja käyttöönottomenettelyt.
- Määritä sähköjärjestelmä:Määritä jännite, taajuus, verkkokokoonpano ja maadoitusjärjestely.
- Laske järjestelmän vikatilat:Määritä käytettävissä oleva oikosulkuvirta katkaisijan sijainnissa.
- Määrittele jatkuva kuormitus:Määritä nimellisvirta ja odotetut käyttöolosuhteet.
- Valitse keskeytysarkkitehtuuri:Vahvista tyhjiötekniikka ja sopiva katkaisijakokoonpano.
- Määritä toimintamekanismi:Määritä tarvittava jousi- tai sähkömagneettinen järjestely ja toimintajärjestys.
- Määrittele suojaus:Koordinoi CT:t, jännitetulot, releet, laukaisupiirit ja lukitukset.
- Määritä fyysinen asennus:Vahvista kiinteä tai ulos vedettävä rakenne, liittimet, mitat ja kaapeliliitännät.
- Tarkista sivuston ehdot:Varmista lämpötila, kosteus, korkeus, saastuminen, korroosio ja ympäristöaltistus.
- Määritä testaus:Vahvista sovellettavat rutiini-, tyyppi-, tehdas-, paikka- ja käyttöönottotestit.
- Valvontadokumentaatio:Varmista, että kaikki piirustukset, asetukset, tekniset tiedot ja sertifikaatit kuvaavat samaa lopullista konfiguraatiota.
Mitä ostajien tulee pyytää ennen hyväksyntää?
- Yleinen järjestelypiirustus:Tarkista kokonaismitat, kiinnitys, liittimien sijainnit ja huoltovälykset.
- Sähkökaavio:Vahvista laukaisu-, sulkemis-, apu-, lukitus- ja ohjauspiirit.
- Tyyppikilven tiedot:Tarkista jännite, virta, taajuus, keskeytyskapasiteetti ja asiaankuuluvat nimellisominaisuudet.
- Suojausrajapinta:Tarkista CT-, VT-, rele-, laukaisu- ja tiedonsiirtoliitännät.
- Testidokumentaatio:Vahvista toimitettua mallia koskevien rutiini- ja tyyppitestien asiakirjojen laajuus.
- Asennustiedot:Vahvista nosto-, kuljetus-, liitäntä-, käyttöönotto- ja huoltovaatimukset.
Yksityiskohtainen tekninen eritelmä vähentää epäselvyyttä suunnittelu-, hankinta-, valmistus-, käyttöönotto- ja huoltotiimien välillä. Se auttaa myös estämään myöhäisvaiheen muutoksia, jotka johtuvat puuttuvista käyttöliittymätiedoista.
Usein kysytyt kysymykset
Mikä on tyhjiökatkaisimen päätehtävä?
Se kytkee ja katkaisee keskijännitevirtapiirejä ja katkaisee virran määritetyissä normaaleissa ja vikatilanteissa. Keskeytysprosessi tapahtuu suljetun tyhjökatkaisijan sisällä.
Miksi tyhjiötä käytetään sähkökaaren katkaisemiseen?
Tyhjiö tarjoaa hallitun dielektrisen ympäristön, jossa valokaaren käyttäytyminen poikkeaa ilman, öljyn tai kaasun katkos. Koskettimien erotuksen ja virran nollauksen jälkeen tyhjökatkaisin voi palauttaa dielektrisen lujuuden nopeasti suunnitelluissa olosuhteissa.
Mikä on tyhjökatkaisin?
Tyhjiökatkaisin on suljettu kammio, joka sisältää kiinteät ja liikkuvat sähkökoskettimet ja sisäiset suojakomponentit. Se suorittaa todellisen virrankatkoksen, kun katkaisija avautuu.
Mitä eroa on katkaisijalla ja kontaktorilla?
Katkaisija on suunniteltu katkaisemaan vikavirrat nimelliskapasiteettinsa puitteissa ja tarjoamaan suojatoimintoja. Kontaktori on yleensä suunniteltu toistuvaan kuormien kytkemiseen määritellyissä käyttöolosuhteissa, eikä sitä normaalisti ole tarkoitettu suorittamaan samaa vianpoistotehtävää kuin katkaisija.
Mitä jännitetasoja tyhjiökeskeytystekniikka voi palvella?
Tyhjiökeskeytystä käytetään laajalti keskijännitelaitteissa. Tietyt tuotteet voidaan suunnitella jänniteluokille, kuten 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV ja muille määritellyille arvoille riippuen valmistajan suunnittelusta ja sovellettavasta standardista.
Miksi oikosulkukatkaisukyky on tärkeä?
Vika voi tuottaa erittäin suuren virran. Katkaisijan on kyettävä katkaisemaan määritetty vikavirta järjestelmäjännitteellä ilman ei-hyväksyttävää vikaa. Vaaditun luokituksen tulee perustua todelliseen verkon oikosulkusaskelmaan.
Mikä on toimintamekanismin rooli?
Käyttömekanismi tarjoaa mekaanisen liikkeen, joka tarvitaan koskettimien avaamiseen ja sulkemiseen. Se ohjaa koskettimen liikettä, nopeutta, voimaa ja ajoitusta, ja siksi sillä on suora vaikutus keskeytys- ja sulkeutumissuorituskykyyn.
Käytetäänkö jousimekanismeja yleisesti?
Kyllä. Jousitoimisia mekanismeja käytetään laajalti keskijännitekatkaisijoissa. Ne varastoivat mekaanista energiaa ja vapauttavat sen avaus- tai sulkemistoiminnon suorittamiseksi käskystä.
Voidaanko käyttää myös sähkömagneettisia mekanismeja?
Kyllä. Tietyt katkaisijamallit käyttävät sähkömagneettisia toimintamekanismeja. Valinta riippuu katkaisijan arkkitehtuurista, ohjausvaatimuksista, toimintajärjestyksestä ja projektin spesifikaatiosta.
Ovatko pölynimurit huoltovapaita?
Ei. Tyhjiökatkaisin on sinetöity, mikä rajoittaa huoltoa keskeytyskammion sisällä, mutta koko katkaisija sisältää silti mekaanisia mekanismeja, liittimiä, apukoskettimia, ohjauspiirejä, eristysrakenteita ja muita komponentteja, jotka vaativat asianmukaista tarkastusta ja huoltoa.
Mitä huoltoa käyttömekanismi vaatii?
Huolto voi sisältää mekaanisten nivelten, jousien, laakerien, salvojen, kiinnittimien, apukytkimien, ohjauskaapeleiden ja voitelupisteiden tarkastuksen, jos niin on määritelty. Tarkan menettelyn tulee noudattaa valmistajan huoltodokumentaatiota ja laitteen käyttövelvollisuutta.
Mitä eroa on sisä- ja ulkotilojen pölynimurilla?
Sisätuotteet integroidaan yleensä suojattuihin kojeisto- tai sähkötiloihin, kun taas ulkotuotteet on suunniteltu kestämään sadetta, lämpötilan muutoksia, auringonvaloa, saasteita ja muita ympäristöolosuhteita. Sähkökatkosperiaate voi olla samanlainen, mutta kotelointi- ja eristysvaatimukset vaihtelevat.
Mikä on irrotettava katkaisija?
Ulosvedettävä katkaisija voi liikkua kojeistossa määritettyjen mekaanisten asentojen, kuten kytketty-, testi- ja eristettyjen asentojen välillä, laitesuunnittelun mukaan. Tämä järjestely voi tukea ylläpito- ja testausprosesseja säilyttäen samalla määritellyt lukitustoiminnot.
Miten katkaisija toimii suojareleen kanssa?
Rele vastaanottaa sähkömittauksia virtamuuntajilta ja soveltuvin osin jännitemuuntajilta. Kun rele havaitsee määritellyn epänormaalin tilan, se lähettää laukaisusignaalin katkaisijalle. Laukaisukela käynnistää sitten mekanismin koskettimien avaamiseksi.
Miksi virtamuuntajat ovat tärkeitä?
Virtamuuntajat tarjoavat skaalattuja virtasignaaleja suojausta ja mittausta varten. Niiden suhde, tarkkuus, kuormitus ja kytkentäjärjestely on sovitettava yhteen suojareleen ja koko sähköjärjestelmän kanssa.
Miksi jännitemuuntajia käytetään joskus katkaisijan kanssa?
Jännitemuuntajat tarjoavat skaalattuja jännitesignaaleja mittausta, suojausta, synkronointia ja ohjausta varten. Sovelluksesta riippuen suojarele voi käyttää jännitetietoja yhdessä virtatietojen kanssa määrittääkseen, onko kyseessä vika tai epänormaali toimintatila.
Mikä on lukituksen tarkoitus?
Lukitus auttaa estämään määriteltyjä vaarallisia toimintajaksoja. Kojeiston rakenteesta riippuen se voi rajoittaa katkaisijan liikettä, maadoituskytkimen toimintaa tai sulkemistoimintoja, kunnes vaaditut ehdot täyttyvät.
Mitä standardeja käytetään yleisesti keskijännitekatkaisimiin?
IEC 62271 on tärkeä standardiperhe, joka kattaa suurjännitekojeistot ja ohjauslaitteet. Sovellettava osa riippuu laitetyypistä ja suunnittelusta. Myös kansallisia ja alueellisia vaatimuksia voidaan soveltaa.
Mitä eroa on rutiinitestauksella ja tyyppitestauksella?
Valmistetuille yksiköille tehdään rutiinitestit sen varmistamiseksi, että ne ovat asiaankuuluvien tuotantovaatimusten mukaisia. Tyyppitestaus arvioi suunnitelman suorituskyvyn tietyissä testausolosuhteissa, ja se suoritetaan yleensä osana suunnittelun validointia.
Mitä teknisiä tietoja tulee antaa katkaisijaa valittaessa?
Tärkeitä tietoja ovat järjestelmän jännite, nimellisvirta, taajuus, oikosulkutaso, eristysvaatimukset, asennuspaikka, kiinteä tai irrotettava rakenne, ohjausjännite, suojatoiminnot, apukoskettimet, liitinjärjestelyt, ympäristöolosuhteet sekä sovellettavat standardit ja testit.
Voidaanko katkaisija räätälöidä tiettyyn kojeistokaappiin?
Tuoteperheestä riippuen projektikohtaisia vaatimuksia voivat olla asennusmitat, liitinjärjestely, ohjausjännite, apupiirit, mekanismien konfiguraatio, suojaliitännät ja muut määritellyt tekniset parametrit. Räätälöityjä kokoonpanoja tulee hallita hyväksyttyjen suunnitteluasiakirjojen avulla.
Millä toimialoilla käytetään yleisesti tyhjiökeskeytystekniikkaa?
Sovelluksia ovat sähkönjakelu, sähköasemat, teollisuuslaitokset, kaivostoiminta, uusiutuvan energian laitokset, liikerakennukset, liikenneinfrastruktuuri, vedenkäsittely ja muut keskijännitesähköasennukset.
Miksi katkaisija ja kojeisto tulisi määrittää yhdessä?
Katkaisijan on sovitettava kojeisto mekaanisesti ja sähköisesti. Kiskojen liitännät, kaapeliliitännät, ohjauspiirit, lukitukset, suojajärjestelmät, huoltovälit ja ympäristövaatimukset riippuvat kaikki paneelin täydellisestä konfiguraatiosta.
Kuinka parempi katkaisijavalinta voi vahvistaa keskijännitteen virranjakoa?
Keskijännitteiset kytkentälaitteet ovat yksi tärkeimmistä sähköverkon ja poikkeavien olosuhteiden hallinnasta vastaavan suojajärjestelmän välisistä liitännöistä. Katkaisijan tulee kuljettaa jatkuvaa kuormitusvirtaa, toimia luotettavasti, katkaista määritellyt vikavirrat, kestää sähköistä ja mekaanista rasitusta ja kommunikoida tarkasti ympäröivän ohjausarkkitehtuurin kanssa.
Tyhjiökeskeytys tarjoaa käytännön perustan monille näistä vaatimuksista. Suljettu katkaisija luo hallitun ympäristön valokaaren sammumiselle ja tukee kompaktia kytkinlaitteiston rakennetta. Itse tyhjiö on kuitenkin vain yksi osa kokonaista tuotetta.
Kosketinjärjestelmän, suojausjärjestelyn, eristystukien, käyttömekanismin, liittimien, ohjauspiirien, apukosketinten ja kotelon on toimittava yhdessä. Mekaaninen yhtenäisyys on erityisen tärkeää, koska avaus- ja sulkemisliikkeet määräävät olosuhteet, joissa katkaisija suorittaa tehtävänsä.
Sähkövalinta on yhtä tärkeä. Nimellisjännite ja -virta muodostavat lähtökohdan, mutta oikosulkuvirta, eristystaso, taajuus, lämpötilan nousu ja ympäristöolosuhteet määräävät, sopiiko tietty konfiguraatio todelliseen verkkoon.
Suojausjärjestelmä lisää toisen kerroksen. Virtamuuntajat, jännitemuuntajat, releet, laukaisukelat, ohjausteho, tietoliikennerajapinnat ja lukitukset muodostavat ketjun, jonka kautta sähköjärjestelmä havaitsee vian ja reagoi siihen.
Sovelluksella on myös merkitystä. Sähköasemat, teollisuuslaitokset, uusiutuvan energian verkot, kaivosalueet, liikerakennukset, liikenneinfrastruktuurit ja kriittiset tilat eivät välttämättä täytä samoja sähkö- tai ympäristövaatimuksia.
Testaus ja dokumentaatio muodostavat lopullisen teknisen perustan. Rutiinitestien, tyyppitestien, dielektristen arvioiden, mekaanisten kestävyystestien, oikosulkutestien, lämpötilan nousun arvioiden, asennustarkastusten ja käyttöönottomenettelyjen tulee kaikkien vastata lopullista laitekokoonpanoa.
Oikein määriteltyTyhjiökatkaisijaei siis ole vain kytkentäkomponentti. Se on osa integroitua keskijännitesuojausarkkitehtuuria, joka yhdistää sähkökatkon, mekaanisen toiminnan, tunnistuksen, ohjauksen ja järjestelmän turvallisuuden.
Tarvitsetko keskijännitekatkaisijakokoonpanon projektiisi?
Comewilltukee keskijännitekytkentäratkaisuja yleishyödyllisiin, teollisiin, uusiutuvan energian, kaupallisiin ja infrastruktuurisovelluksiin, joiden kokoonpanot kattavat sähköluokitukset, käyttömekanismit, suojaliitännät, asennusjärjestelyt ja projektikohtaiset tekniset vaatimukset. Hakemuksen yksityiskohdat ja tekniset keskustelut,ota meihin yhteyttä.
