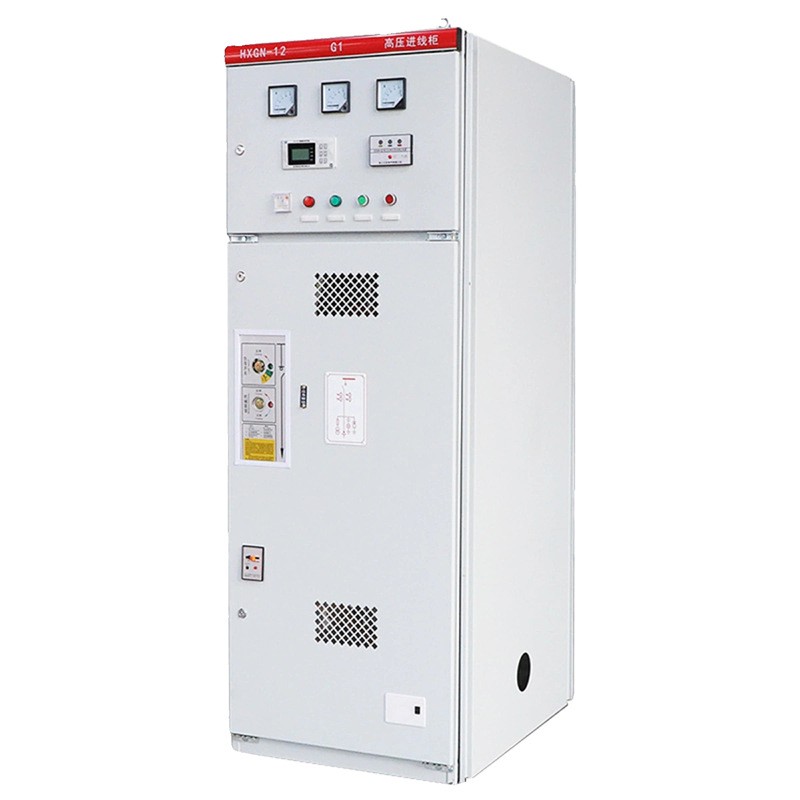

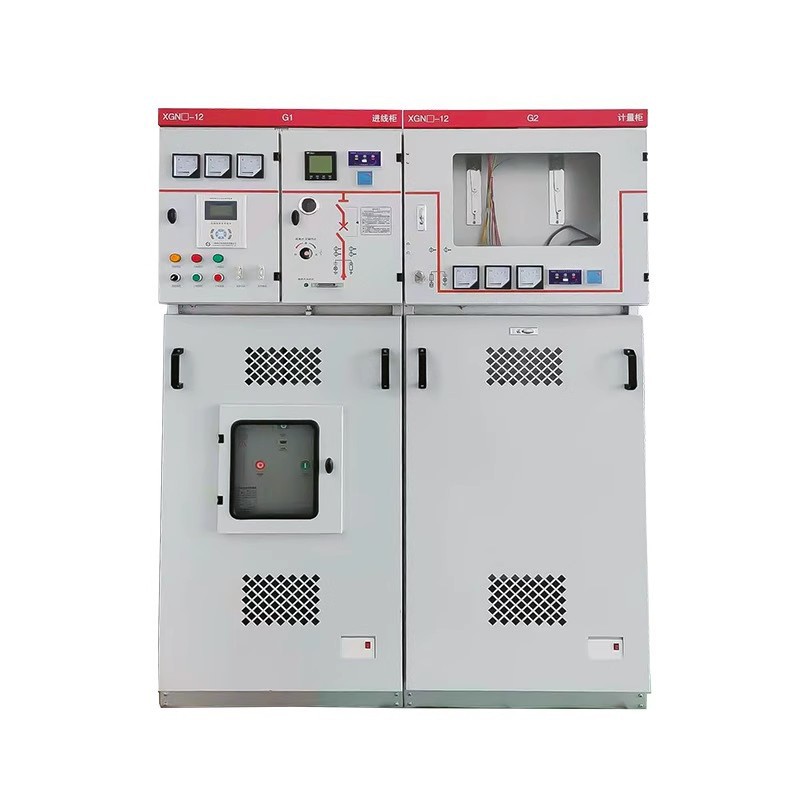

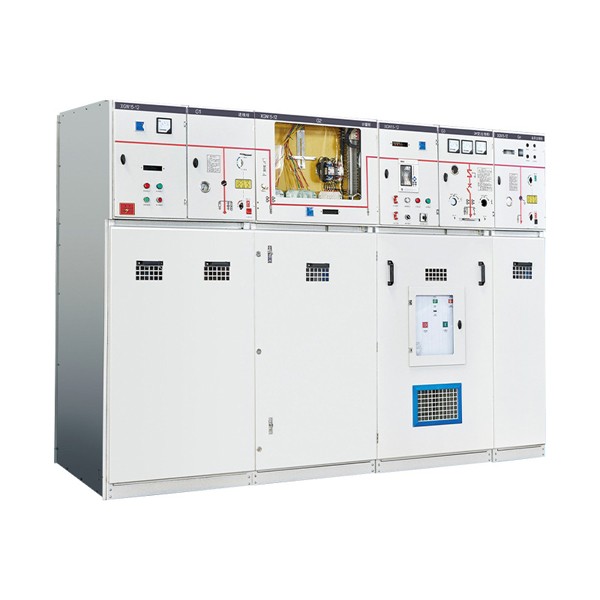

Kaikille sähköhankinnoissa oikeat ominaisuudet merkitsevät vähemmän vaivaa, enemmän turvallisuutta ja pitkäaikaista lisäarvoa – ja Kiinassa valmistettu 12 kV:n rengaspääyksikkömme SF6 kaasueristetty kytkinlaitteistomme on suunniteltu tarjoamaan juuri sitä, ja jokainen yksityiskohta on räätälöity todellisten tarpeiden mukaan.
Olemme ottaneet kaiken suojan täysin eristetyllä, 100 % tiivistetyllä rakenteella ja IP67-luokituksen avulla.
Olipa kyseessä rankkasade, pölymyrsky tai kosteat olosuhteet, laitteet pysyvät suojattuna pitäen sisäiset osat ehjinä ja luotettavina vuosia – ei kalliita seisokkeja ympäristövahingoista.
Kestävyys on myös etusijalla: hankimme ympäristötietoisia materiaaleja, ja useimmat komponentit ovat kierrätettäviä käytön jälkeen, joten hankintavalinnat vastaavat vihreitä aloitteita suorituskyvystä tinkimättä.
Turvallisuus ei ole tässä vain lisäosa – se on sisäänrakennettu jokaiseen kerrokseen. Täydellinen kuoren maadoitusjärjestelmä toimii käsi kädessä viiden ennaltaehkäisevän lukituksen kanssa, mikä estää virheelliset askeleet ja vaaratilanteet. Paikan päällä oleva tiimisi pysyy suojattuna, ja vältyt riskiltä, jotka liittyvät huonompiin turvaominaisuuksiin. Ja kun on kyse ylläpidosta? Olemme poistaneet päänvaivan huoltovapaalla rakenteella: korkeajännitteiset osat on suljettu SF6-kaasukoteloon, joten säännöllistä puhdistusta tai huoltoa ei tarvita – säästät aikaa, työvoimaa ja jälkihankintakustannuksia.
12kV rengaspääyksikön SF6-kaasueristeisen kytkinlaitteen käyttö on myös intuitiivista. Käyttöasennot on suunniteltu todellisia käyttäjiä silmällä pitäen: vaaditaan minimaalista voimaa, loogisesti kulkevat askeleet ja ei hämmentäviä ohjaimia. Joukkueesi pääsee vauhtiin nopeasti, ylimääräistä harjoittelua ei tarvita. Lisäksi se on loputtomasti mukautuva – joustavan laajennuksen ansiosta se kasvaa projektiesi mukana, ja sen laaja sovellusvalikoima sopii kaupunkien sähköverkkoihin, teollisuuskohteisiin ja muuhun. Se ei ole vain laitteisto; se on monipuolinen ratkaisu, joka toimii kaikkiin hankintatarpeisiisi.
Jokainen ominaisuus perustuu siihen, mikä on sinulle tärkeintä: horjumaton turvallisuus, vaivaton käytettävyys, ympäristöystävällinen muotoilu ja kestävyys, joka kestää ajan kokeen. Kun valitset tuotteemme, et osta vain varusteita – sijoitat saumattomaan, luotettavaan kokemukseen hankinnasta pitkäaikaiseen käyttöön.
| Nimi | Yksikkö | Kuormakytkinyksikkö | Yhdistetty laiteyksikkö | Katkaisijayksikkö | |
| Nimellisjännite | kV | 12 | |||
| Nimellistaajuus | Hz | 50 | |||
| Nimellisvirta | A | 630 | ≤125 | 630/1250 | |
| Nimelliseristystaso | Tehotaajuuden kestojännite (vaiheesta vaiheeseen tai vaiheesta maahan) | kV | 42 | ||
| Tehotaajuuden kestojännite (avoin koskettimien välillä) | 48 | ||||
| Tehotaajuuden kestojännite (ohjaus- ja apupiirit) | 2 | ||||
| Salamaimpulssin kestojännite (vaiheesta vaiheeseen tai vaiheesta maahan) | 95 | ||||
| Salamaimpulssin kestojännite (avoin koskettimien välillä) | 110 | ||||
| Nimellinen lyhytkestoinen kestovirta | Pääpiiri (4s/2s) | kA | 20/25 | — | 20/25 |
| Maadoituspiiri (2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Nimellishuippukestävyysvirta | Pääpiiri | kA | 50/63 | — | 50/63 |
| Maadoituspiiri | 43,5/54,3 | — | 43,5/54,3 | ||
| Nimellinen oikosulkukatkaisuvirta | kA | — | 31.5 | 20/25 | |
| Nimellinen oikosulkuvirta | kA | 50/63 | 80 | 50/63 | |
| Nimellinen siirtovirta | A | — | 1600 | — | |
| Mekaaninen käyttöikä | Kuormakytkin / katkaisija | kertaa | 5000 | 5000 | 10000 |
| Erotuskytkin / maadoituskytkin | kertaa | 3000 | 3000 | 3000 | |
| SF6-kaasun nimellispaine (suhteellinen arvo 20 ℃) | Nimellinen latauspaine | MPa | 0.035 | ||
| Min. toimiva latauspaine | 0.02 | ||||
| Suojausluokka | Kaapin runko |
|
IP4X | ||
| Kaasulaatikko |
|
IP67 | |||
| Kaasun vuotuinen suhteellinen vuotonopeus | %/Y | ≤0,05 | |||
| Parametri | Yksikkö | 12kV | 17,5kV | 24kV |
| Nimellisjännite | kV | 12 | 17.5 | 24 |
| Impulssin kestojännite | kV | 75 | 95 | 125 |
| Yhden minuutin tehotaajuuden kestojännite | kV | 28 | 38 | 50 |
| Nimellisvirta | A | 630 | 630 | 630 |
| Kapasiteetin tekeminen | kA | 50 | 50 | 40 |
| Lämmönkestovirta | kA/s | 20, 3 | -- | -- |
| Katkaisukapasiteetti | A | 1700 | -- | -- |
| Max sulake | A | 125 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
| Parametri | Yksikkö | 12kV | 17,5kV | 24kV |
| Nimellisjännite | kV | 12 | 17.5 | 24 |
| Impulssin kestojännite | kV | 75 | 95 | 125 |
| Tehon taajuuden kestojännite | kV | 28 | 38 | 50 |
| Nimellisvirta | A | 630 | 630 | 630 |
| Lämmönkestovirta | kA/s | 20, 3 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
