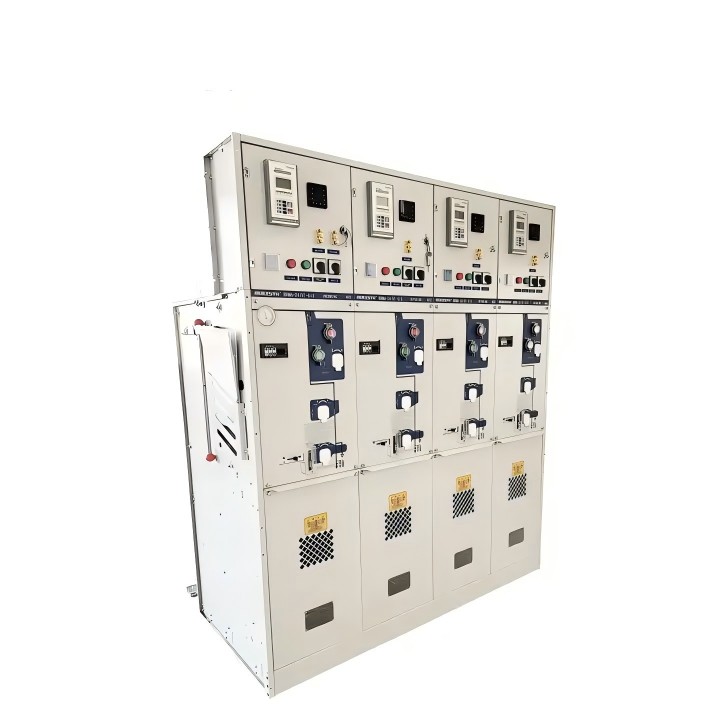

Etsitkö laadukasta 24 kV rengaspääyksikköä SF6 kaasueristettyä kytkinlaitetta? Comewill-tehdas tarjoaa monipuolisen, modulaarisen RMU-ratkaisun. Jopa 24 kV:n nimellisjännitteellä ja alle 0,25 ‰:n vuotonopeudella kojeistossamme on tyhjiö/SF6-katkaisijat ja 3-asemaiset kuormakytkimet.
Robottilaserhitsaustekniikka: Toisin kuin manuaalisessa hitsauksessa, joka on altis mikroskooppisille halkeamille, SF6-turvatyynymme (kaasusäiliöt) on tiivistetty tarkkuusrobotiikassa. Tämä varmistaa vuotonopeuden ≤0,25‰ vuodessa, mikä ylittää merkittävästi standardivaatimukset.
Pitkä sähköinen käyttöikä: Kuormakytkimet: Saavuttaa E3-tason, korkein luokka toistuviin kytkentätoimintoihin.
Katkaisijat: Saavuttaa E2-tason ja varmistaa vankan oikosulkusuojauksen ilman toistuvaa koskettimien vaihtoa.
Ympäristönkestävyys: IP67-luokituksen ansiosta ensisijaiset korkeajännitekomponentit ovat täysin suojattuja pölyltä ja tilapäiseltä veteen upotukselta, joten 24 kV rengaspääyksikkö SF6 kaasueristetty kytkinlaite on täydellinen kosteille rannikkoalueille tai pölyisille teollisuuslaitoksille.
Käyttöturvallisuus: Kaasun paine on tiukasti rajoitettu 1,4 baariin, ja 3-asemainen kuormakytkin takaa selkeän "suljettu-avoin-Earth"-asennon, joka on täysin validoitu tyyppitestiraporteilla.
*SF6 eristysrenkaan pääyksikkö
*Sisäkäyttöinen keskijännitejakelulaitteisto
*Nimellisjännite: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Lattiassa seisova
*Vuotuinen vuotonopeus ≤0,25‰ vuodessa
*SF6-kaasun paine 20 ℃:ssa on 0,4 baaria (suhteellinen paine)
*Vakio: IEC, ANSI, GB
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 281) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Normaali nimellisvirta | A | 630 | 630 | 630 | 630 |
| Katkaisukyvyt: |
|
|
|
|
|
| - aktiivinen kuormitus | A | 630 | 630 | 630 | 630 |
| – suljettu silmukka | A | 650 | 650 | 650 | 630 |
| – latauskaapelin lataus | A | 140 | 140 | 140 | 20 |
| - maasulku | A | 205 | 160 | 160 | 60 |
| – maasulkukaapelin lataus | A | 117 | 91 | 91 | 35 |
| Kapasiteetin lisääminen | kA | 62.5 | 52.5 | 52.5 | 50 |
| Lyhytaikavirta 3 sek. | kA | 25 | 21 | 21 | 20 |
| Mekaanisten toimenpiteiden lukumäärä | 1000 sulkea/avaa käsikirja | ||||
| Maadoituskytkin | |||||
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 281) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Kapasiteetin lisääminen | kA | 62.5 | 50 | 50 | 50 |
| Lyhytaikavirta 3 sek. | kA | 25 | 21 | 21 | 20 |
| Mekaanisten toimenpiteiden lukumäärä | 1000 sulkea/avaa käsikirja | ||||
Saatavana 42kV tehotaajuuden kestojännitteellä
| Katkaisimen erotin | |||||
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 282) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Normaali nimellisvirta | A | 200 | 200 | 200 | 630 |
| Katkaisukyvyt: |
|
|
|
|
|
| – kuormittamaton muuntaja | A | 20 | 20 | 20 | 630 |
| Kapasiteetin lisääminen | kA | 1) | 1) | 1) | 50 |
| Mekaanisten toimenpiteiden lukumäärä | 1000 sulkea/avaa käsikirja | ||||
| Maadoituskytkin | |||||
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 282) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Kapasiteetin lisääminen | kA | 12.5 | 12.5 | 12.5 | 50 |
| Lyhytaikavirta 1 sek. | kA | 5 | 5 | 5 | 20 |
| Mekaanisten toimenpiteiden lukumäärä | 1000 sulkea/avaa käsikirja | ||||
1) Rajoitettu korkeajännitteisten sulakelinkkien avulla
2) Saatavilla 42 kV tehotaajuuden kestojännitteellä
| Katkaisimen erotin | |||||
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 281) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Normaali nimellisvirta | A | 200/6302) | |||
| Katkaisukyvyt: |
|
|
|
|
|
| – oikosulkuvirta | kA | 21 | 16 | 16 | 20 |
| Kapasiteetin lisääminen | kA | 52.5 | 40 | 40 | 50 |
| Lyhytaikavirta 3 sek. 3) | kA | 21 | 16 | 16 | 20 |
| Mekaanisten toimenpiteiden lukumäärä | 2000 sulje/avaa käsikirja | ||||
| Toimintojärjestys | O – 3 min – CO – 3 min – CO | ||||
| Maadoituskytkin alavirtaan | |||||
| Nimellisjännite | kV | 12 | 17,5 | 24 | 36 |
| Tehotaajuuden kestojännite | kV | 281) | 38 | 50 | 70 |
| Impulssinkestojännite | kV | 95 | 95 | 125 | 170 |
| Kapasiteetin lisääminen | kA | 52.5 | 40 | 40 | 50 |
| Lyhytaikavirta 3 sek. | kA | 21 | 16 | 16 | 20 |
| Mekaanisten toimenpiteiden lukumäärä | 1000 sulkea/avaa käsikirja | ||||
1) Saatavana 42 kV:n tehotaajuuden kestojännitteellä
2) Riippuu käytetyn holkin tyypistä
3) Liitäntä A – 12,5kA/1s, liitäntä B – 16kA/1s
Q1: Mikä on RMU-sarjasi suurin nimellisjännite?
V: Vaikka lippulaivamallimme on 24 kV yksikkö, valikoimamme kattaa 3,3 kV - 40,5 kV erilaisten kansainvälisten verkkovaatimusten täyttämiseksi.
Q2: Voinko valita tyhjiö- ja SF6-katkaisijoiden välillä?
V: Kyllä. V-kaapissamme tarjoamme molemmat vaihtoehdot. Tyhjiökatkaisijoita suositaan usein niiden vähäisen huollon vuoksi, kun taas SF6-katkaisijat ovat saatavilla kuormituksen ja ympäristön tarpeiden mukaan.
Q3: Kuinka varmistat, että kaasunpaine pysyy turvallisena?
V: Käytämme suhteellista painetta 0,4 baaria (20 °C:ssa) ja enimmäisrajaa 1,4 baaria. Jokaisessa yksikössä on painemittari, jossa on apukoskettimet etävalvontaa ja hälytyksiä varten.
Q4: Soveltuvatko laitteet ankariin ulkoympäristöihin?
V: Kyllä. Vaikka RMU on sisäkäyttöinen, SF6-sydämen säiliö on IP67-luokiteltu. Kun se sijoitetaan asianmukaiseen ulkokioskiin (kompakti sähköasema), se viihtyy korkean kosteuden tai erittäin saastuneilla alueilla.
