Nykyaikaisissa sähköjärjestelmissä tarkka jännitteen seuranta, turvallisuus ja mittaustarkkuus ovat luotettavuuden ja toiminnan eheyden perusta. AVoitage muuntajasillä on keskeinen rooli korkeiden jännitteiden laskemisessa standardoidulle matalalle tasolle turvallisen mittauksen, suojareleiden, ja ohjausjärjestelmät. Tämä blogi tutkii, mitä jännitemuuntajat ovat, miten ne toimivat, niiden tärkeimmät ominaisuudet, tyypit, sovellukset ja useimmat yleisiä kysymyksiä, joita insinöörit ja järjestelmäsuunnittelijat kysyvät tänään. Esittelemme myös luotettavia ratkaisuja alan johtaviltaComewillJännitteen muuntaja, kiinalainen valmistaja, jolla on mukautettavat tuotteet globaaleihin tehosovelluksiin.

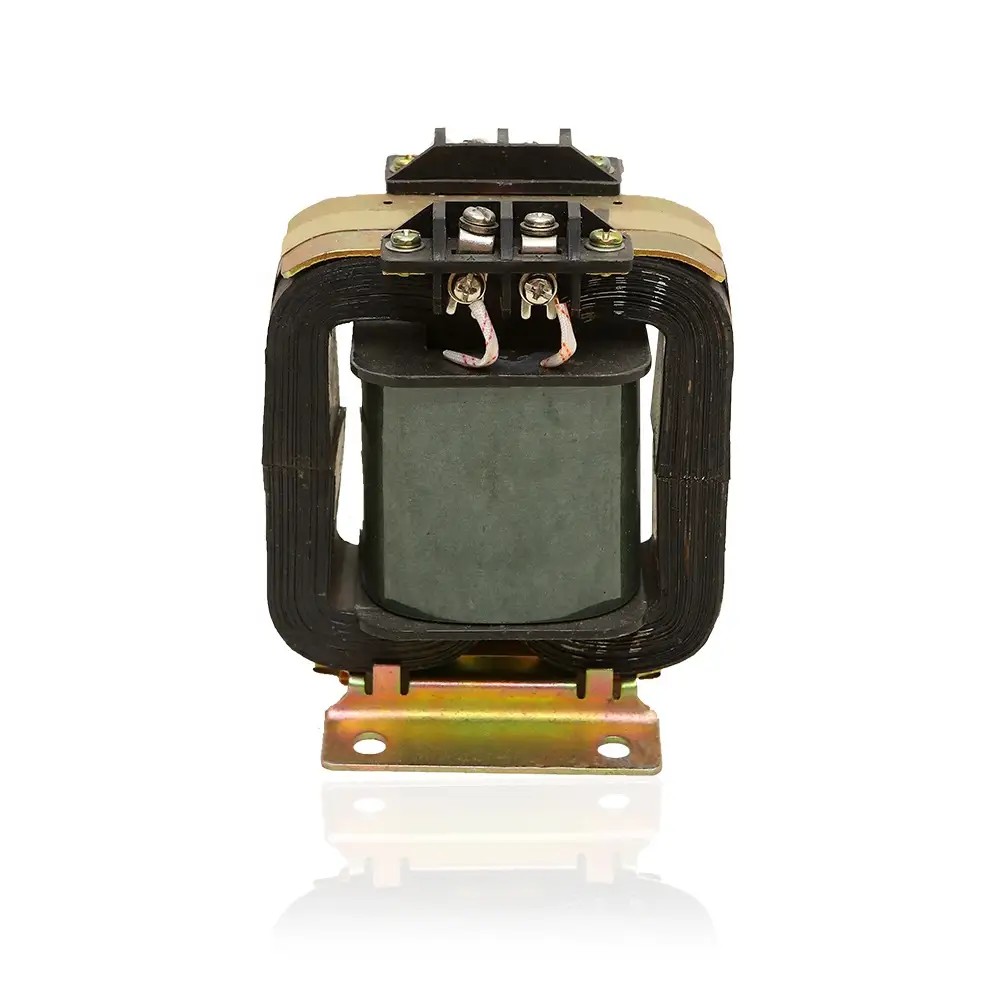

A Jännitemuuntaja (VT), joka tunnetaan myös nimellä potentiaalimuuntaja, on erikoistunut muuntajatyyppi, joka on suunniteltu suhteellisesti vähentää sähköjärjestelmien korkeat jännitteet standardoiduiksi, turvallisiksi pienjännitteiksi. Toisin kuin suurilla tehomuuntajilla, jännitemuuntajilla on suhteellisen pieni kapasiteetti, mutta tärkeä rooli mittauksessa ja suojauksessa.
Jännitemuuntajan toisiolähtö on tyypillisesti mittauslaitteiden tai suojareleiden käyttämä vakiojännite. Tämä mahdollistaa turvallisuuden liittäminen instrumentointiin altistamatta laitteita tai henkilökuntaa vaarallisille suurille jännitteille.
Jännitemuuntajat toimivat periaatteellasähkömagneettinen induktio. Kun vaihtovirta kulkee ensiökäämin läpi, se synnyttää magneettikentän muuntajan ytimeen. Tämä muuttuva magneettikenttä indusoi alemman jännitteen toisiokäämissä suhteessa muuntajan kierrossuhde.
Jotkut kehittyneet tyypit, kuten kapasitiiviset jännitemuuntajat (CVT) ja elektroniset jännitemuuntajat, sisältävät kapasitiivisia jakajia tai antureita piirit parempaa suorituskykyä ja laajempaa taajuusvastetta varten.
Jännitemuuntajat on suunniteltu täyttämään tärkeimmät mittaus- ja turvallisuusvaatimukset tehojärjestelmissä:
| Ominaisuus | Kuvaus |
|---|---|
| Sähköeristys | Suojaa toissijaisia instrumentteja ja käyttäjiä suurjännitteeltä. |
| Mittaustarkkuus | Tarjoaa vakaat jännitesignaalit tarkkoja mittauksia ja suojatoimintoja varten. |
| Kompakti muotoilu | Pieni kapasiteetti ja kompaktit rakenteet sopivat jakelu- ja ohjauspaneeleihin. |
| Monipuolisuus | Saatavana kuivana, öljytäytteisenä, kapasitiivisena tai elektronisena versiona eri sovelluksiin. |
Eri sovellusskenaariot vaativat erilaisia tyyppejä:
Jännitemuuntajat ovat välttämättömiä nykyaikaisissa voimajärjestelmissä:
Keskeisiä etuja ovat:
Jännitemuuntaja on suunniteltu mittaamiseen ja suojaamiseen suhteellisen pienellä kapasiteetilla, kun taas tehomuuntaja käsittelee suuren energiansiirron verkkoverkoissa.
Kyllä, ne tarjoavat luotettavia jännitesignaaleja aurinko- ja tuulivoimalaitosten valvontaa ja suojaa varten.
Eristyksen, maadoituksen ja liitäntöjen määräaikainen tarkastus auttaa ylläpitämään suorituskykyä ja turvallisuutta pitkäaikaisessa käytössä.
Olitpa sitten määrittelemässä järjestelmiä sähköasemille, teollisuusautomaatiolle tai uusiutuvan energian valvontaan, luotettavat laitteet ovat tärkeitä.Comewilltarjoaa korkealaatuisia, muokattavia jännitemuuntajia, jotka on suunniteltu suorituskyky ja turvallisuus keski- ja suurjännitesovelluksissa. Ota yhteyttä jo tänään keskustellaksesi vaatimuksistasi ja saadaksesi kilpailukykyiset ratkaisut, jotka vastaavat tekniset ja kaupalliset tarpeesi –ota meihin yhteyttäasiantuntevaa tukea varten!
