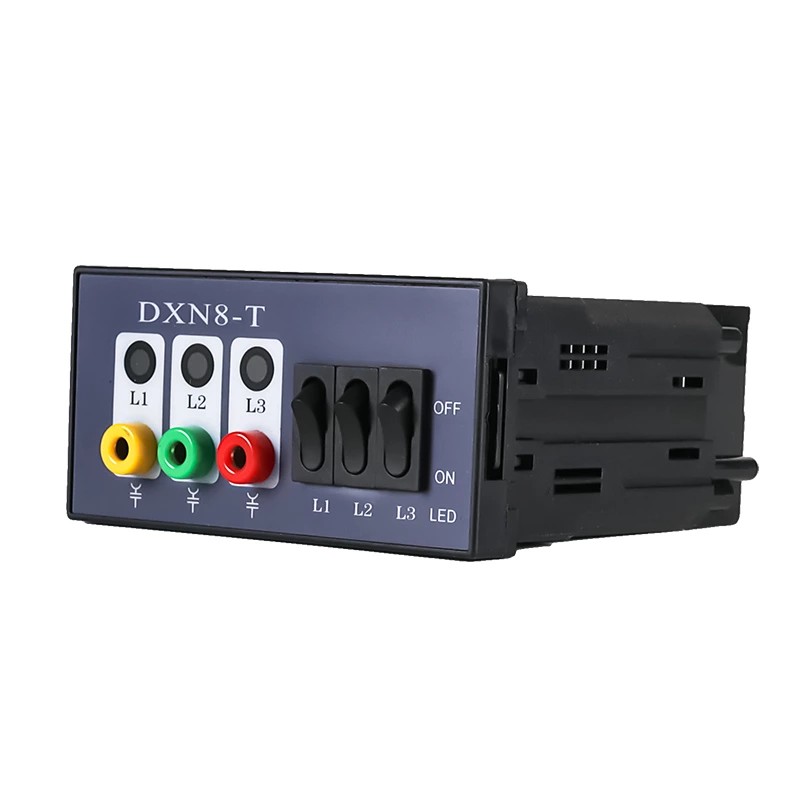

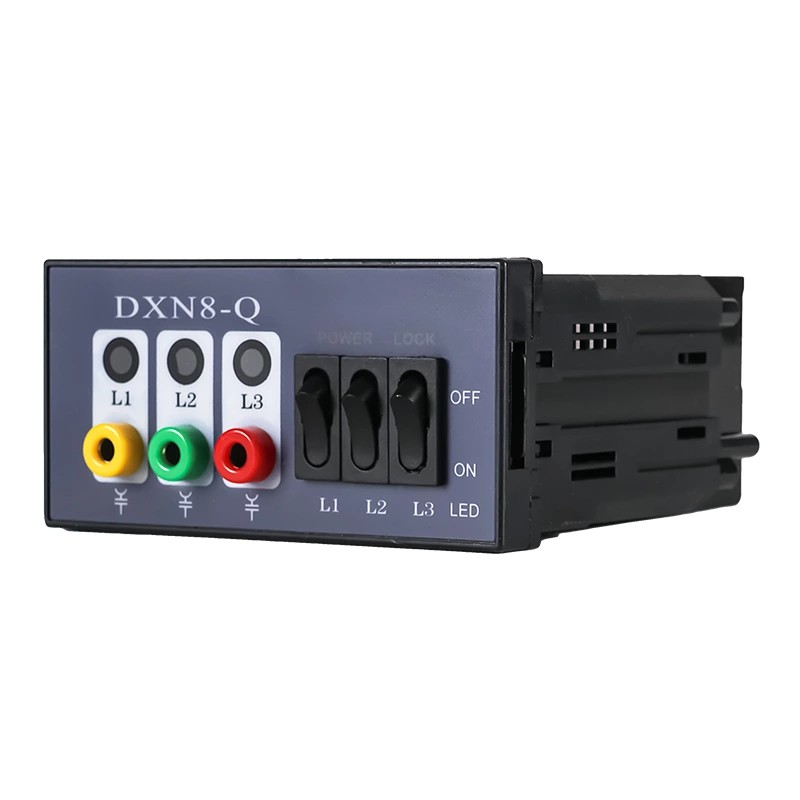

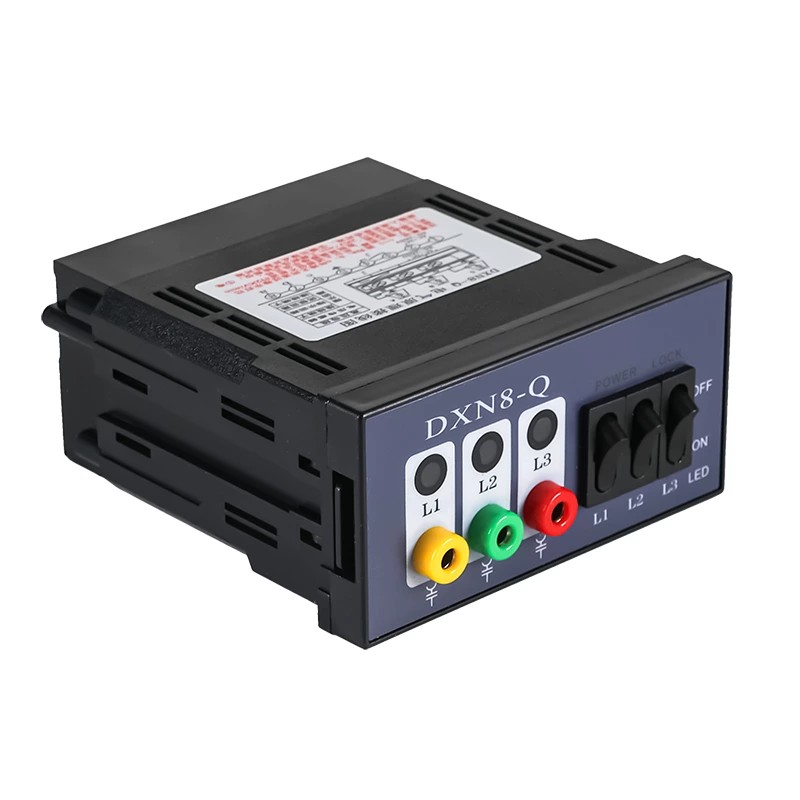

Sisäkäyttöinen korkeajännite live-näyttölaite DXN8-T/Q-lukitustyyppi

Ammattimaisena valmistajana Kiinassa Comewill haluaa tarjota sinulle laadukkaan sisäkäyttöisen korkeajännitteisen live-näyttölaitteen DXN8-T/Q Interlock Type, joka on suunniteltu asennettavaksi suoraan sisätilojen suurjännitelaitteisiin ja jonka ainoa tehtävä on kertoa yhdellä silmäyksellä, onko vaihteistossa sähköä. Paikan päällä työskenteleviltä sähköasentajilta ja huoltohenkilöstöltä tämä säästää niin paljon vaivaa – sinun ei tarvitse enää pelleillä ikävien ja aikaa vievien tunnistusvaiheiden kanssa. Se antaa erittäin selkeät turvaohjeet heti, mikä todella vähentää sähköiskun riskiä, ​​jos laite on jännitteellinen.

Tärkeimmät ominaisuudet:

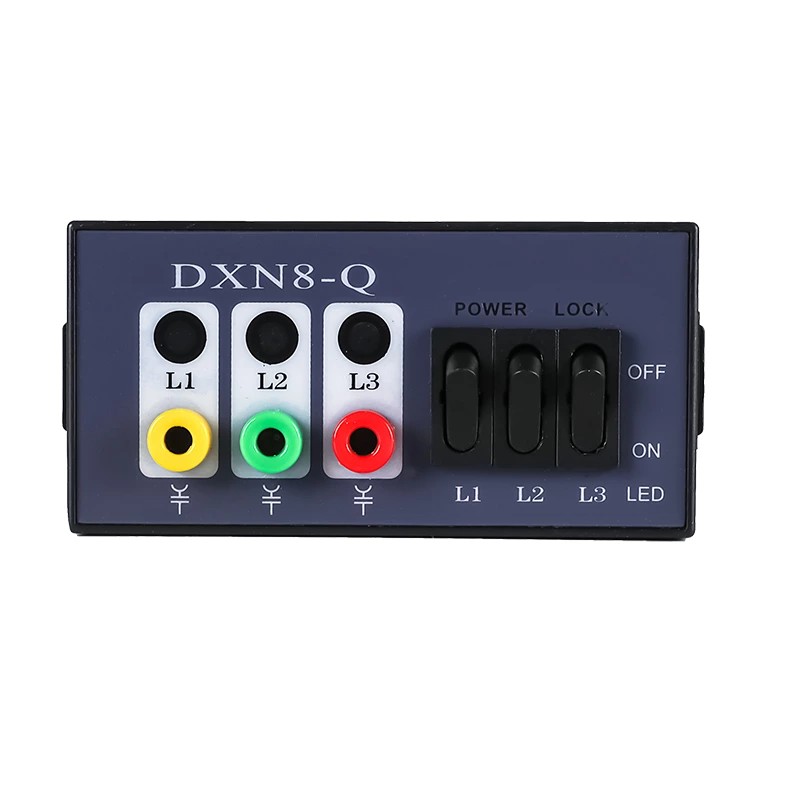

Erittäin intuitiivinen varoitustehoste: Kun laitteistossa on korkea jännite, näyttöikkunan LED-valot vilkkuvat todella kirkkaasti – se on kuin iso, silmiinpistävä muistutus, joka sanoo "korkea jännite livenä, älä mene lähelle!". Jos jännitettä ei ole, näyttö pimenee kokonaan, ei valoa ollenkaan. Ei hämmentäviä signaaleja, joten voit todeta, että se on turvallista sekunnin murto-osassa, jopa muutaman askeleen päässä. Käytämme erityisesti kirkkaita LEDejä, joten ne on helppo havaita myös kirkkaissa ja hyvin valaistuissa sähköhuoneissa.

Kestävä ja riittävän luotettava paikan päällä käytettäväksi: Kuori on valmistettu teollisuuslaatuisesta palonestoaineesta ABS-muovista. Tätä tavaraa voidaan siirtää ja asentaa useita kertoja – se ei naarmuunnu helposti ja voi kohdata pieniä kolhuja siellä täällä. Mikä tärkeintä, se on huippuluokan eriste, joten se pitää sähkökentät kurissa ja estää vahingossa tapahtuvia iskuja. Jopa pölyisissä, hieman kosteissa tai suurissa lämpötilavaihteluissa sähköhuoneissa se toimii vakaasti kuin kivi, ei häiriöitä.

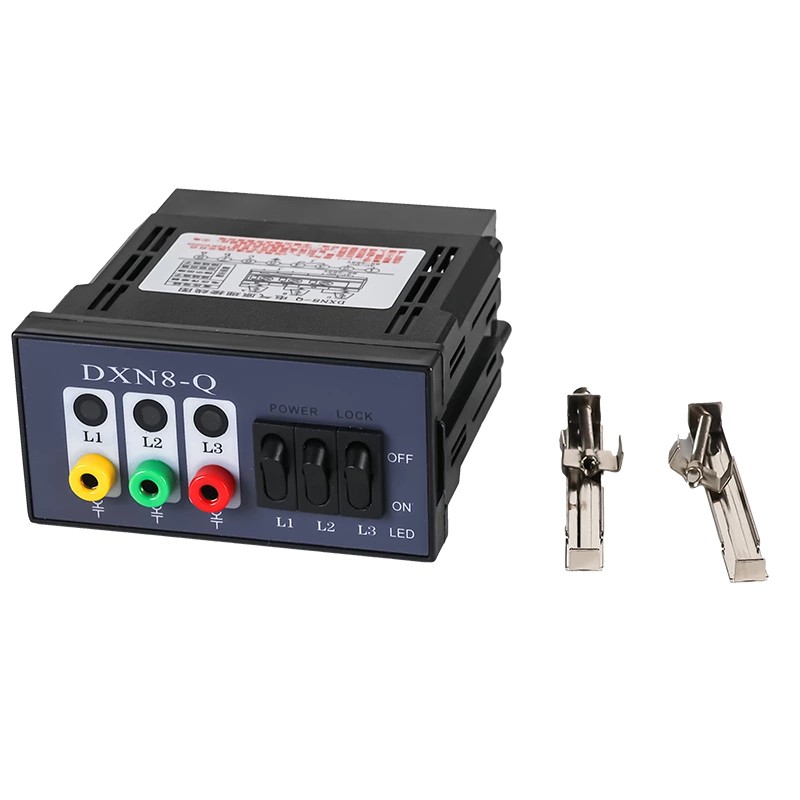

Asennus on helppoa: osoittimessa on valmiiksi poratut vakioreiät, joten sinun ei tarvitse mitata ja porata paikan päällä – säästää paljon aikaa. Lisäämme pakkaukseen myös täyden sarjan asennusosia: ruuvit, tiivisteet, kaikki mitä tarvitset. Paikan päällä toimivat tiimit eivät tarvitse erikoistyökaluja tai monimutkaista virheenkorjaustyötä. He saavat sen kuntoon ja käyttövalmiiksi muutamassa minuutissa, mikä vähentää myös työvoimakustannuksia.

Tyypilliset asennuspaikat

Tämä sisäkäyttöinen korkeajännitteinen live-näyttölaite DXN8-T/Q-lukitustyyppi asennetaan pääasiassa sisätilojen sähköjärjestelmien avainkohtiin, joissa sinun on selvästi nähtävä, onko jokin jännitteinen. Se sopii useimpiin ydinlaitteisiin suurjännitejakeluasennuksissa, erityisesti:
Saapuvat virtakiskot (virranjakelun aloituspiste, tarvitsee 24/7 jännitteen tilan valvonnan vakaan virransyötön varmistamiseksi)
Katkaisijat (ydinohjauskomponentit – ennen kuin teet mitään huoltotöitä, sinun on ehdottomasti varmistettava, että se on turvallinen, ja tämä ilmaisin kertoo sen heti)
Päämuuntajat (tärkeimmät tehonmuuntolaitteet, tarvitsevat jatkuvan jännitteen ilmaisun seuratakseen toimintatilaa)
Kytkinkaapit (alueet, joissa käytetään ja huolletaan usein – selkeät turvaohjeet ovat tärkeitä, jotta henkilökunta pysyy poissa vaarasta)
Muut sisätiloissa käytettävät suurjännitesähkölaitteet (kuten suurjännitekytkentärasiat, suurjännitereaktorit jne.)

Toimintaperiaate

Indoor High-Voltage Live Display Device DXN8-T/Q Interlock Type toimii sähkökentän kytkennän periaatteella – yksinkertaisesti sanottuna se käyttää korkeajännitteistä sähkökenttää ja sisäänrakennettua anturia toimiakseen. Se ottaa käyttöön induktiivisen kosketuksettoman näytteenoton, joten se voi havaita jännitteen tilan ja näyttää sen turvalliselta etäisyydeltä. Toisin kuin vanhanaikaiset kosketintyyppiset ilmaisimet, tämä ei koskaan kosketa suoraan korkeajännitteisiä osia. Se ei ole hyvä vain laitteen käyttöiän pidentämiseksi, vaan tekee siitä myös erittäin turvallisen paikan päällä työskenteleville ihmisille.

Puretaan työprosessi askel askeleelta mukavasti ja helposti ymmärrettävästi:
Laitteen sisällä on kolme itsenäistä anturiyksikköä. Jokainen yksikkö on kytketty korkeajännitejärjestelmän kolmivaiheisiin A-, B- ja C-virtakiskoihin. Tällä tavalla voimme havaita kaikkien kolmen vaiheen jännitteen tilan ilman, että mitään puuttuu – suojassa ei ole sokeita kulmia.

Asennuksen yhteydessä kolme anturia on asetettava tiukasti kansallisten sähköturvallisuusstandardien mukaisesti. Ne eivät kosketa korkeajännitteisiä jännitteisiä osia ollenkaan ja säilyttävät riittävän turvaetäisyyden. Tämä eliminoi täysin sähkövuodon tai oikosulkujen riskin, mikä tekee asennus- ja käyttöprosessista täysin turvallisen.

Kun suurjännitelaitteet ovat jännitteisiä, anturit sieppaavat jännitteisten osien lähettämän sähkökentän signaalin. Anturin sisällä tämä signaali muunnetaan vakaaksi sähköiseksi signaaliksi, joka lähetetään sitten näytön tehomoduuliin.

Kun tehomoduuli vastaanottaa tämän kelvollisen signaalin, se saa näytön kolmivaiheiset merkkivalot vilkkumaan, mikä osoittaa selvästi, että suurjännitelaite on kytkettynä. Jos sähkökenttäsignaalia ei havaita (eli jännitettä ei ole), merkkivalot jäävät pois päältä antaen selkeän turvallisen signaalin.

Vian ilmaisutoiminto

Jännitteen tilan näyttämisen perustoiminnon lisäksi tämä DXN8-T/Q-sisäkäyttöinen korkeajännitteinen live-näyttölaite auttaa myös vian diagnosoinnissa – se on erittäin hyödyllinen paikan päällä oleville huoltotiimille:

Tunnistaa yksivaiheiset maadoitusvirheet

Vikavaihe merkkivaloon OFF

Normaalit vaiheet merkkivaloihin vilkkuvat edelleen

Mahdollistaa nopean vian paikantamisen ilman lisätyökaluja

Vähentää seisokkeja ja huoltotarvetta

Tuotteen edut ja arvo

1. Parempi turvallisuus

Välitön visuaalinen varoitus

Estää jännitteisten laitteiden väärinarvioinnin

2. Alhaiset ylläpitokustannukset

Yksinkertainen rakenne, alhainen vikaprosentti

8-10 vuoden käyttöikä

Huoltovapaa toiminta

3. Vahva yhteensopivuus

Sopii useimpiin sisätilojen HV-järjestelmiin

Yhteensopiva eri laitemerkkien kanssa

Yksinkertaistaa hankintoja

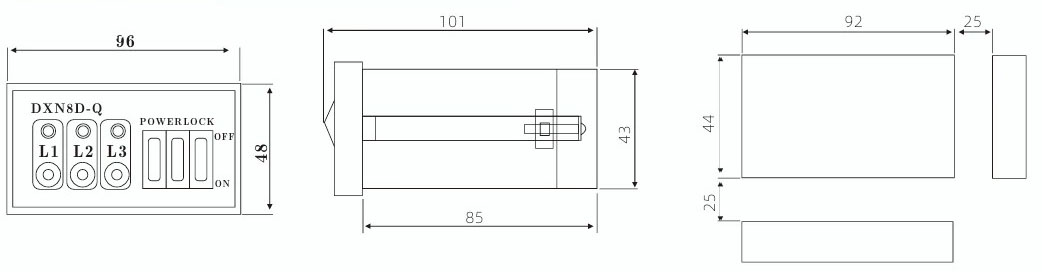

Muoto ja aukon koko

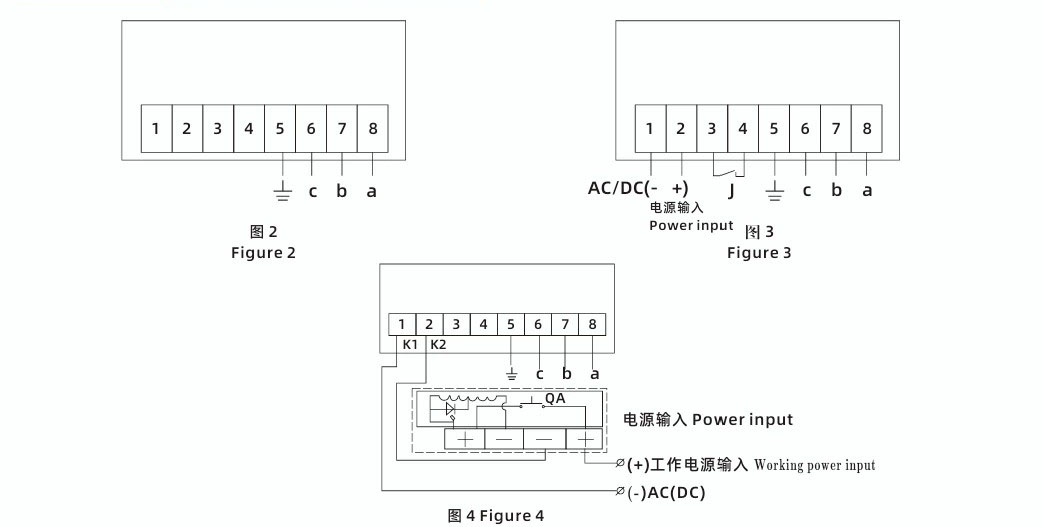

Kytkentäkaavio takaa katsottuna
