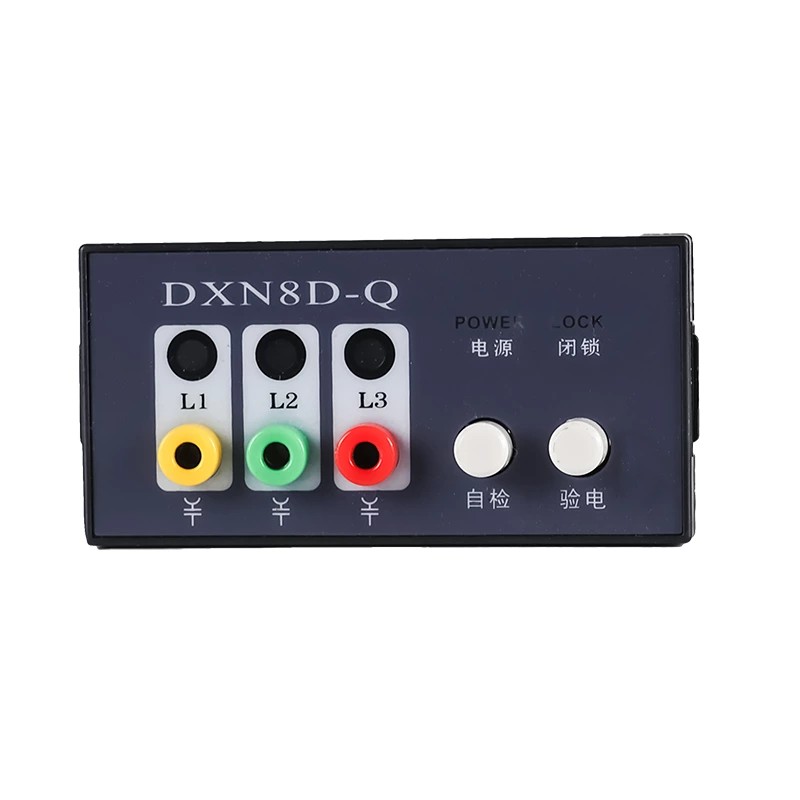

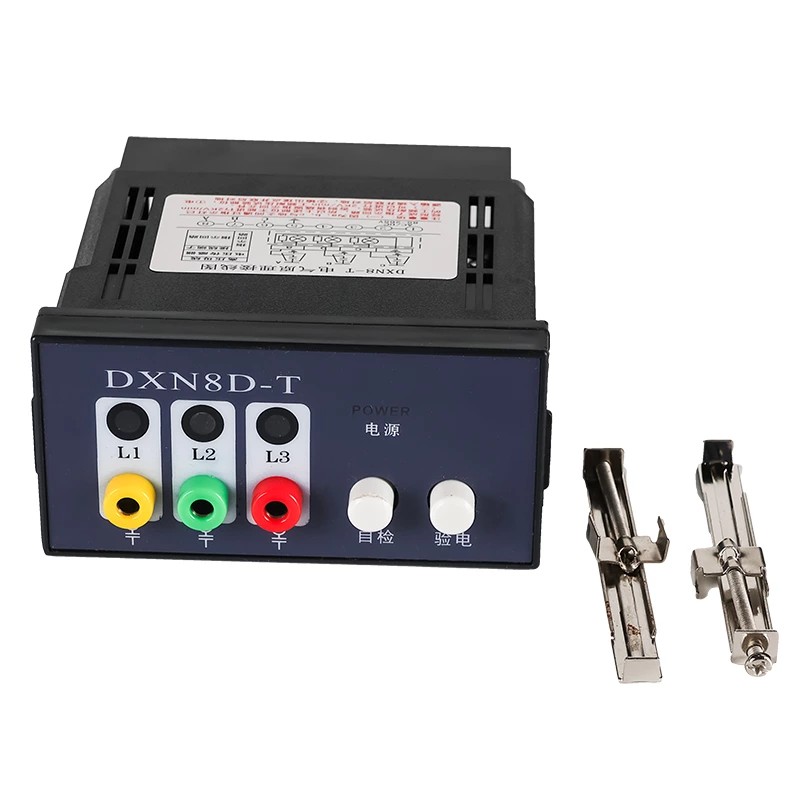

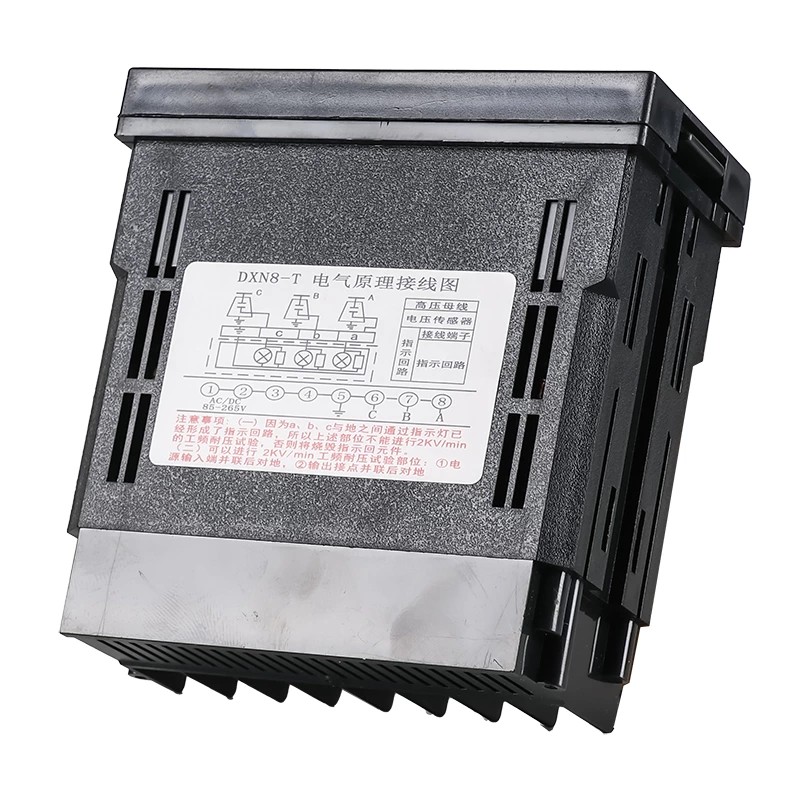

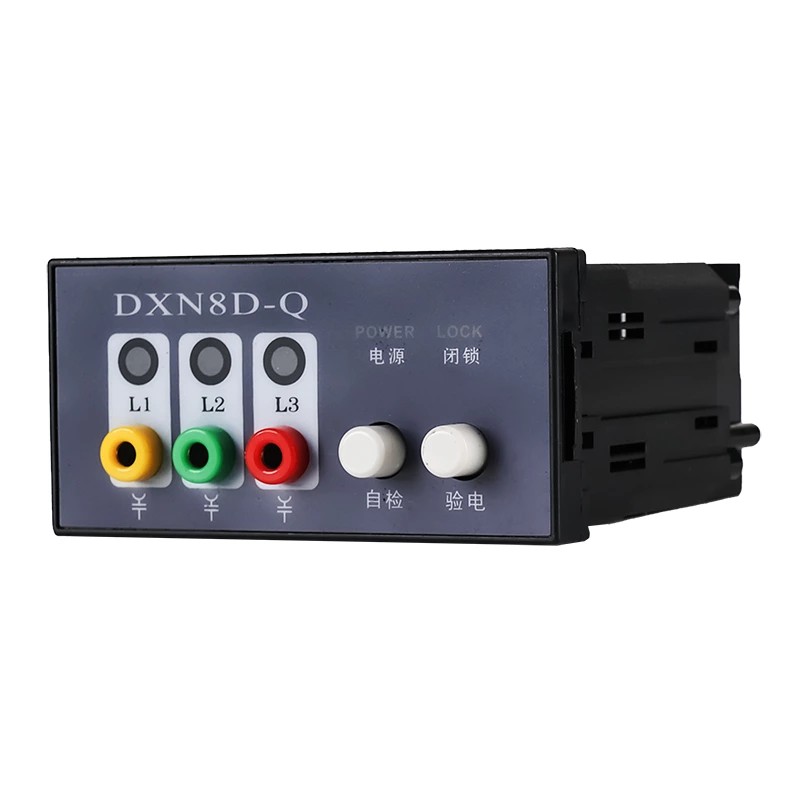

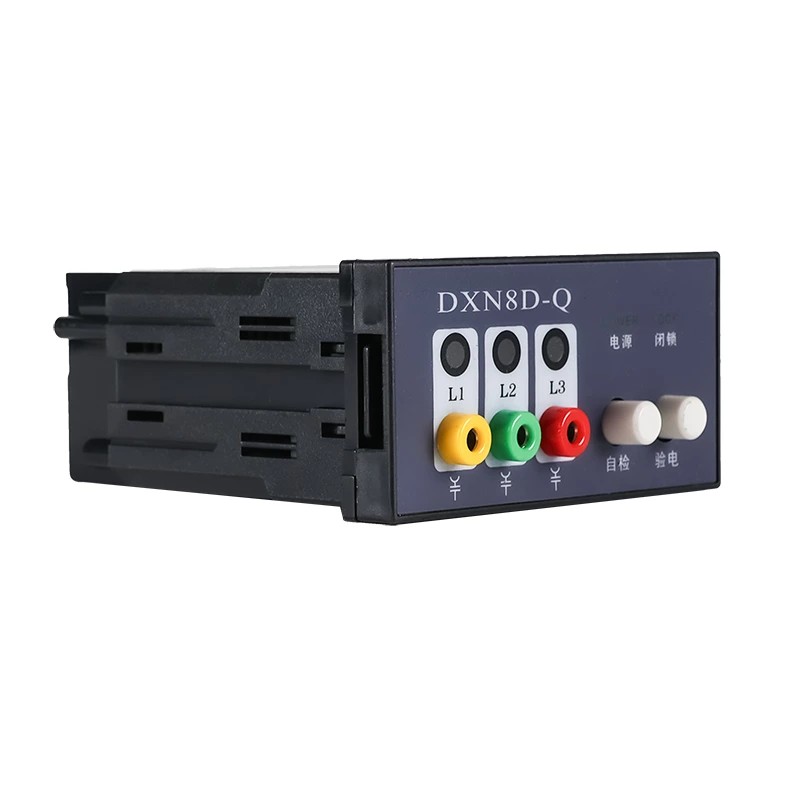

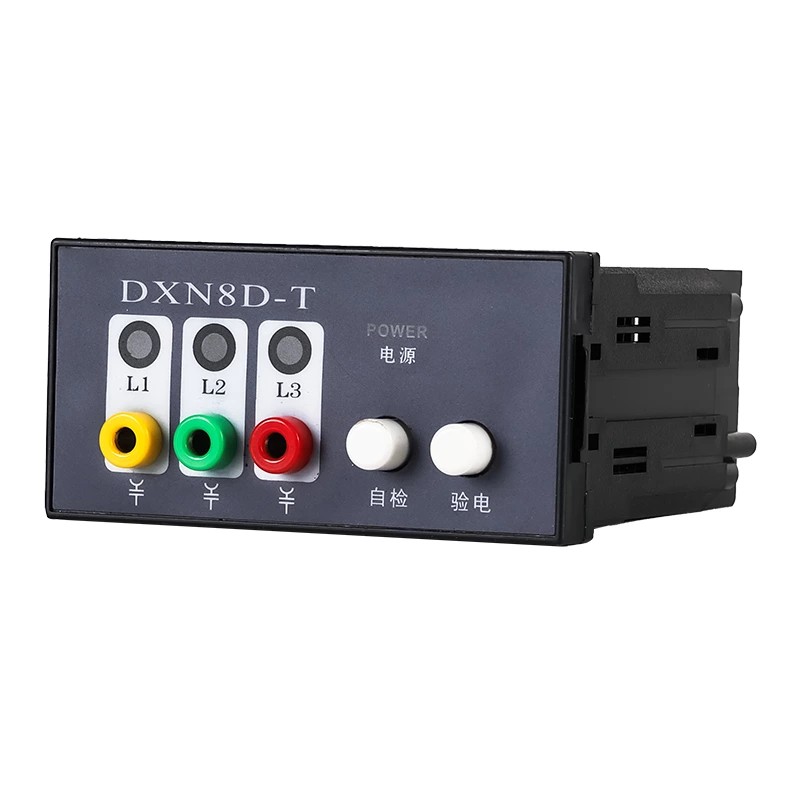

Sisäkäyttöinen korkeajännite live-näyttölaite DXN8-Q/T-tyyppi

Testattujen kenttäsovellusten ja teknisen validoinnin tukemana Comewill-tehtaan sisäkäyttöinen korkeajännitteinen live-näyttölaite DXN8-Q/T Type tarjoaa käytännöllisen turvallisuuspäivityksen suurjänniteympäristöihin. Laite mahdollistaa jännitteen tilan välittömän visuaalisen vahvistuksen ja samalla estää vaaralliset toiminnot automaattisen lukituksen avulla.

Mikä on sisäkäyttöinen korkeajännitteinen live-näyttölaite DXN8-Q/T-tyyppi?

Indoor High Voltage Live Display Device DXN8-Q/T Type on kaksitoiminen turvalaite, joka yhdistää jännitteen ilmaisun ja mekaanisen lukitussuojan. Suunniteltu sisätiloihin 6–40 kV kojeistojärjestelmiin, se käyttää kosketuksetonta sähkökentän tunnistustekniikkaa jännitteen havaitsemiseen ja välittömiin visuaalisiin hälytyksiin, samalla kun se estää luvattoman tai vaarallisen pääsyn jännitteisiin laitteisiin.

Tärkeimmät ominaisuudet:

1. Kaksoisturvallisuusmekanismi

Kirkas LED-valo vilkkuu selvästi korkean jännitteen tilan

Automaattinen lukitus estää kojeiston ovien avaamisen jännitteen ollessa päällä

Välitön vapautus, kun jännite poistetaan

Poistaa väärinkäytösten ja sähköiskun riskit

2. Kosketukseton tunnistustekniikka

Sähkökentän kytkentäperiaate takaa turvallisen havainnoinnin

Ei suoraa kosketusta jännitteisiin osiin

Parantaa turvallisuutta ja pidentää laitteen käyttöikää

3. Kestävä teollinen muotoilu

Paloa hidastava ABS-kotelo

Kestää pölyä, kosteutta ja lämpötilan vaihteluita

Pitkä käyttöikä 8-10 vuotta ilman huoltoa

4. Nopea ja standardoitu asennus

Valmiiksi poratut kiinnitysreiät

Mukana täydellinen lisävarustesarja

Ei vaadi erikoistyökaluja tai monimutkaista asennusta

Asennus valmis muutamassa minuutissa

5. Vianilmaisuominaisuus

Tunnistaa yksivaiheiset maadoitusvirheet

Vikavaiheen merkkivalo sammuu automaattisesti

Nopeuttaa vianmääritystä ja vähentää seisokkeja

Toimintaperiaate

Sähkökentän tunnistus → Signaalin muunnos → LED-varoitus → Lukitus → Vian ilmaisu

Comewill Indoor High Voltage Live Display Device (malli DXN8-Q/T) hyödyntää sähkökentän kytkentä- ja kosketuksetonta tunnistusteknologioita valvoakseen turvallisesti ja jatkuvasti 6–40 kV laitteiden jännitteistä tilaa reaaliajassa. Laitteessa on kolme itsenäistä sisäistä anturia, jotka vastaavat A-, B- ja C-vaihekiskoja; nämä anturit tuottavat signaaleja havaitsemalla suurjännitesähkökentän ja lähettävät ne näyttömoduuliin.

Kun laite on jännitteinen, LED-merkkivalot vilkkuvat ja mekaaninen lukitusmekanismi lukitsee samanaikaisesti ja automaattisesti kojeistokaapin oven. Kun jännite poistetaan, merkkivalot sammuvat ja lukitusmekanismi irtoaa automaattisesti – näin saadaan aikaan intuitiivinen yhdistelmä live-tilan ilmaisua ja lukitukseen perustuvaa väärinkäytösten estoa. Yksivaiheisen maasulun sattuessa viallisen vaiheen ilmaisin sammuu, kun taas kahden jäljellä olevan vaiheen merkkivalot jatkavat vilkkumista, mikä helpottaa nopeaa vian paikallistamista paikan päällä.

Sovellukset

DXN8/QT-tyyppiä käytetään laajasti sisätilojen suurjännitejakelujärjestelmissä, mukaan lukien:

Keskijännitekojeistot (6–40 kV)

Saapuvat virtakiskojärjestelmät

Katkaisijat ja ohjauskaapit

Muuntajien asennukset

Korkeajännitteiset kytkentärasiat ja reaktorit

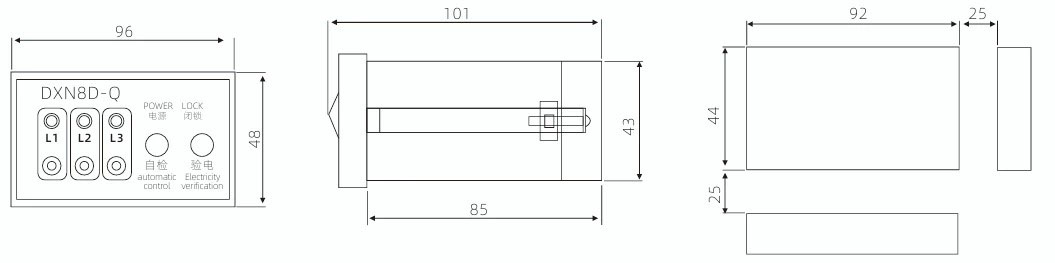

Muoto ja aukon koko

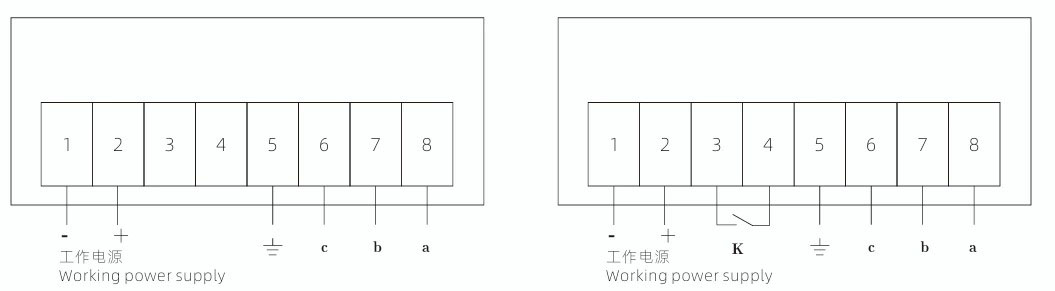

Kytkentäkaavio takaa katsottuna
