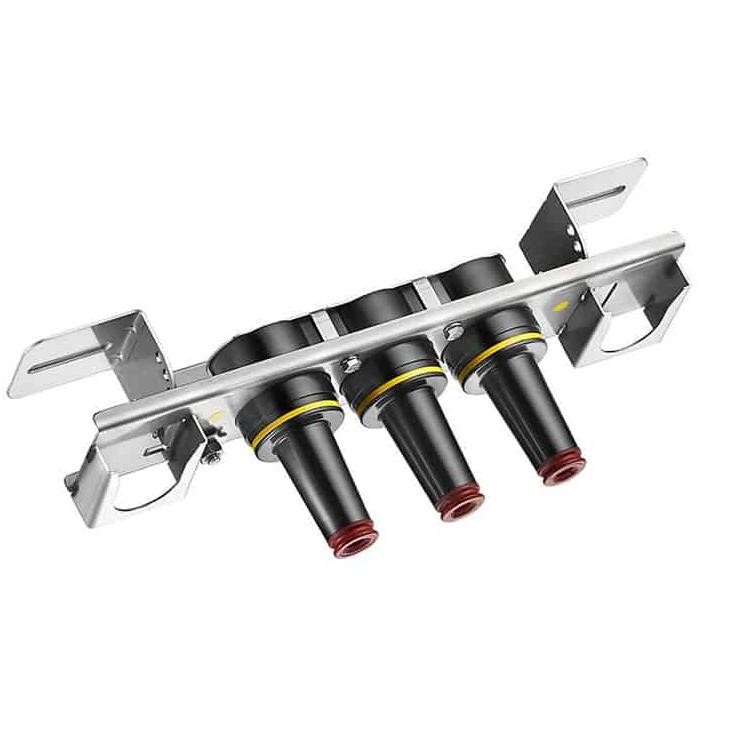

15KV 200A Loadbreak Junctio

Comewill-tehtaan 15KV 200A Loadbreak Junctionissa on täysin kuparinen virransiirtopolku, joka varmistaa luotettavan ja tasaisen suorituskyvyn olosuhteista riippumatta.
Se täyttää täysin IEEE Standard 386 -standardin vaatimukset ja on täysin vaihdettavissa kilpailijoiden tuotteisiin ja muihin vastaaviin komponentteihin, jotka ovat myös IEEE Standard 386:n mukaisia. Kun se on asennettu yhteensopivien osien kanssa, tämä kuormanmurtoliitos tarjoaa täysin suojatun liitännän, joka on ihanteellinen kuormankatkossovelluksiin.

Mikä on 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction on keskijännitekaapeliliitäntälaite, jota käytetään sähkönjakelujärjestelmissä 15 kV:n maanalaisten kaapelien turvalliseen liittämiseen, haaroittamiseen ja osittamiseen samalla, kun se mahdollistaa kuormankatkaisun (jännitteisen kytkentätoiminnon). Se sisältää tyypillisesti useita 200 A liitäntöjä (kuten 2, 3 tai 4 tapaa), jotka on sisäisesti väylätty yhteen, mikä mahdollistaa joustavat silmukka-, kosketus- tai liitoskokoonpanot. Rakennettu IEEE Standard 386 -standardin mukaisesti, se varmistaa täysin suojatun, turvallisen ja luotettavan toiminnan alustaasennettavissa muuntajissa, kojeistoissa ja maanalaisissa holvisovelluksissa.

TUOTANTOKESTIT

Testit suoritettu IEEE/ANSI-standardin 386 mukaisesti.
Vähimmäiskoronajännitetaso – 11 kV
AC 1 minuutin kesto – 34 kV

Chardonin valmistusprosessin vaatimusten mukaisesti suoritetut testit:
Fyysinen tarkastus
Säännöllinen dissektio
Säännöllinen röntgenanalyysi

JÄNNITELUOKITUKSET
Jänniteluokka 15 kV
Max. Nimellisjännite vaiheesta vaiheeseen 14,4 kV
Max. Nimellisjännite vaiheesta maahan 8,3 kV
AC 1 Minuutti Kestää 34 kV
DC 15 minuutin Kesto 53 kV
BIL ja Full Wave Crest 95 kV
Vähimmäiskoronajännitetaso 11 kV
NYKYISET ARVIOT
Jatkuva: 200 ampeeria rms
Kytkentä: 10 toimintoa 200 ampeerin rms 14,4 kV jännitteellä
Vika kiinni: 10 000 ampeerin rms symmetrinen 14,4 kV jännitteellä 0,17 s 10 peräkkäisen onnistuneen kytkentätoimenpiteen jälkeen
Lyhyt aika:
• 10 000 ampeeria rms symmetrinen 0,17 s
• 3 500 ampeeria rms symmetrinen 3,0 s

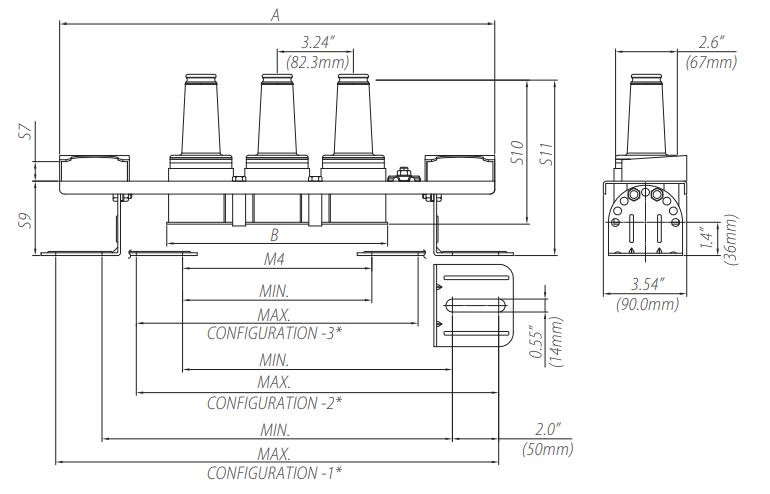

Liitos, jossa on kiinnikkeen mittatiedot

Kuormakatkon toiminnan vaiheet

1. Kiinnitä puristin tiukasti vetosilmukkaan.
2. Älä käytä mitään vetovoimaa – käännä vain liitintä hieman myötäpäivään katkaistaksesi pinnan kitkan kyynärpään ja holkin välillä.
3. Vedä liitin suoraan ulos holkista nopealla, lujalla liikkeellä. Varmista, että liitin on poissa maatasosta.
4. Aseta liitin oikeaan lisälaitteeseen noudattaen kyseisen lisävarusteen käyttöohjeita.
5. Aseta eristetty suojakorkki (jossa tyhjennysjohto on kytketty järjestelmän maahan) puristintikulla mihin tahansa avoimeen jännitteelliseen holkkiin.

FAQ

Mikä on 15KV 200A Loadbreak Junctionin päätehtävä?
Sitä käytetään keskijännitekaapeleiden osittamiseen, silmukoimiseen, kosketukseen tai liittämiseen samalla kun se mahdollistaa turvallisen kuormankatkaisun kytkennän jännitteisissä jakelujärjestelmissä.
Onko se yhteensopiva muiden merkkien kanssa?
Kyllä, se on täysin IEEE Standard 386™ -standardin mukainen, mikä takaa täydellisen vaihdettavuuden muiden yhteensopivien erotettavien eristettyjen liitinjärjestelmien kanssa.
Voidaanko sitä käyttää maanalaisissa asennuksissa?
Täysin. Se on suunniteltu erityisesti alustaan ​​asennettaviin laitteisiin ja maanalaisiin holvisovelluksiin, joissa kosteus, pöly ja tilan rajoitteet ovat yleisiä.
Mitä turvaominaisuuksia 15KV 200A Loadbreak Junction tarjoaa?
Se tarjoaa täysin suojatun EPDM-eristyksen, kontrolloidun kuormankatkaisutoiminnan, korkean impulssinkestokyvyn ja vakaan valokaaren katkaisukyvyn turvallista kytkentää varten.
