Tyhjiökytkimet (VCB)on tullut kultainen standardi keskijännitesuojauksessa, joka tarjoaa nopean valokaaren sammumisen, nolla kasvihuonekaasupäästöjä ja minimaalisen huollon. Tämä kattava opas vastaa kriittisiin kysymyksiin: Kuinka VCB:t toimivat? Mitkä ovat niiden ydinkomponentit? Miten niitä verrataan alipainekontaktoreihin? Ja miksi ne ovat ensisijainen tekniikka yleishyödyllisille, teollisuudelle ja uusiutuville energialähteille? Johtavan valmistajan oivalluksillaComewillTämä artikkeli antaa insinööreille ja ostajille tiedon valita oikea VCB sovellukseensa.
Tyhjiökatkaisijan tehokkuus piilee siinä, että se käyttää suurtyhjiötä – yksi parhaista tunnetuista sähköeristeistä – valokaarien sammuttamiseen. Kun VCB:n koskettimet eroavat, muodostuva kaari sammuu nopeasti, koska plasmaa ylläpitäviä kaasumolekyylejä ei juuri ole. Tämä johtaa alle puolen vaihtovirta-aaltomuodon syklin keskeytysaikaan, mikä minimoi vikaenergian ja suojaa alavirran laitteita. Lisäksi VCB:t ovat ympäristön kannalta parempia kuin SF₆-katkaisimet, koska ne eivät tuota kasvihuonekaasuja, mikä tekee niistä avainteknologian kestäville sähköverkoille.
Toiminta aVCBvoidaan jakaa sarjaan nopeita, tarkkoja vaiheita:
Tämä koko prosessi tapahtuu mikrosekunneissa, mikä tekee VCB:istä poikkeuksellisen nopeita ja luotettavia sekä kuormituksen että vikavirran vaihtamisessa.
Laadukas VCB on kokoonpano useista kriittisistä komponenteista:
Vaikka molemmat käyttävät tyhjiökatkaisijoita, VCB:t ja tyhjiökatkaisijat palvelevat eri tarkoituksia. Alla oleva taulukko selventää tärkeimmät erot.
| Ominaisuus | Vacuum Circuit Breaker (VCB) | Tyhjiökontaktori |
|---|---|---|
| Ensisijainen rooli | Suojaus vikavirroilta (oikosulkuja) ja harvoilta kytkennöiltä. | Kuormien, kuten moottoreiden ja lämmittimien, toistuva käyttökytkentä. |
| Jännitealue | 3 kV - 36 kV (jopa 40,5 kV erikoismalleissa). | Jopa 15 kV, tyypillisesti 200 A - 630 A. |
| Tyypilliset kuormat | Muuntajat, generaattorit, kondensaattorit, suuret moottorit, jakelusyöttimet. | Moottorit, valaistus, lämmityspiirit ja usein kytketyt laitteet. |
| Vaihtotaajuus | Harvinainen (suojaus ja eristäminen). | Hyvin usein (tuhansia operaatioita). |
| Oikosulkuluokitus | Korkea (tyypillisesti 20 kA - 50 kA). | Alempi (jopa 10 kA). |
Tyhjiökatkaisijat tarjoavat vakuuttavan joukon etuja, jotka tekevät niistä ensisijaisen valinnan keskijännitesovelluksiin:
VCB:itä on saatavana useissa eri kokoonpanoissa eri ympäristöihin ja käyttötarpeisiin sopiviksi.

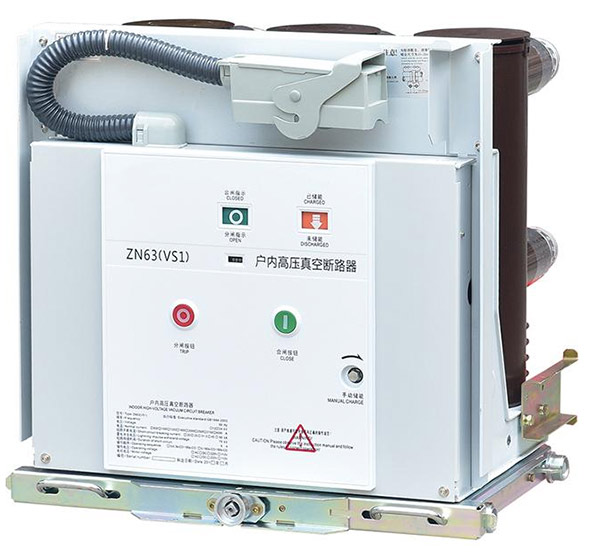

Kompaktit yksiköt, jotka on suunniteltu asennettavaksi tehtaiden, liikerakennusten ja sisätilojen sähköasemien kojeistopaneeleihin. Esimerkkejä ovat laajalti käytetyt kiinteät ja ulos vedettävät VS1-12-tyypit.
Sähköasemille ja siirtoverkkoihin rakennetut säänkestävät mallit, jotka kestävät sadetta, tuulta ja äärimmäisiä lämpötiloja.
VCB:t ovat välttämättömiä useilla toimialoilla ja infrastruktuurilla:
A1: Ensisijainen ero on valokaaren sammutusväliaine – VCB:t käyttävät tyhjiötä, kun taas SF₆-katkaisijat käyttävät painekaasua. VCB:t ovat ympäristöystävällisempiä (ei kasvihuonekaasupäästöjä), niillä on nopeampi dielektrisen talteenotto ja ne vaativat vähemmän huoltoa keskijännitesovelluksissa.
A2: Tyhjiökatkaisin on sinetöity koko elinkaaren ajaksi, joka kestää tyypillisesti 10–20 vuotta normaaleissa olosuhteissa. Käyttömekanismin mekaaninen käyttöikä on usein yli 30 000 käyttökertaa.
A3: Kyllä, mutta erityisiä kondensaattorikytkentäisiä VCB:itä ohjatulla kytkennällä suositellaan esiiskujen, syöttövirtojen ja uudelleeniskujen minimoimiseksi, mikä varmistaa koskettimen keston ja järjestelmän vakauden.
A4: Rutiinihuolto keskittyy käyttömekanismiin, sähköliitäntöihin ja ohjauspiireihin – ei itse tyhjökatkaisijaan. Tyypillisiä tehtäviä ovat silmämääräinen tarkastus, kosketusvastuksen mittaus ja mekaaniset toimintatestit 3–5 vuoden välein.
A5: Ehdottomasti. Ulkona käytettävät VCB:t on suunniteltu erityisesti säänkestävällä kotelolla, korkealaatuisilla eristeillä ja korroosionestokäsittelyillä kestämään ankaria ympäristöolosuhteita.
Tyhjiökatkaisijat ovat selkeä voittaja nykyaikaisessa keskijännitteisessä sähkönjakelussa, jossa yhdistyvät erinomainen suorituskyky, ympäristövastuu ja pitkäaikainen luotettavuus. Kun ala jatkaa SF₆:n asteittaista luopumista, korkealaatuisten VCB:iden kysynnän odotetaan kasvavan. Luotettavan valmistajan valitseminen on ratkaisevan tärkeää, jotta varmistetaan, että laitteesi suorituskyky ja turvallisuus ovat tasaisia.
Comewill, johtava kiinalainen tehdas ja toimittaja, tarjoaa kattavan valikoiman sisä-, ulkokäyttöisiä ja erikoistuneita VCB:itä. Tuotteemme on suunniteltu tarkasti, tiukasti testattu ja saatavilla sekä varastotilauksiin että räätälöityihin tukkuprojekteihin. Valitsemalla Comewillin hyödyt suoraan tehdashinnoittelusta, teknisestä asiantuntemuksesta ja reagoivasta asiakastuesta.
