Ammattimaisena valmistajana Kiinassa Comewill haluaa tarjota sinulle räätälöidyn LMZJ1-0.5 Current Transformerin, joka on jalostettu hartsieristysvalutekniikalla ja joka käyttää kiinteää pohjalevyn asennustapaa. Paremman toiminnan vakauden ja pitkän aikavälin kestävyyden ansiosta se säästää hankintakumppaneiden ylläpitokustannuksia alusta alkaen. Se tarjoaa useita erittäin tarkkoja vaihdevaihtoehtoja 0,2, 0,5, 0,2 s ja 0,5 s, jotka kattavat helposti erilaiset sovellustarpeet eri skenaarioissa.
Kompakti rakenne tekee asennuksesta ja käyttöönotosta joustavampaa, ja huipputason turvallisuuskokoonpanon ja erittäin pitkän käyttöiän kaksoistuki tekee LMZJ1-0.5 Current Transformerista luotettavan valinnan nykyaikaisten pienjännitejärjestelmien hankinnassa. On syytä mainita, että tällä pienjännitemuuntajalla on erinomainen korkeiden lämpötilojen kestävyys ja saastumisenkestävyys, ja se voi ylläpitää vakaata toimintaa myös ankarissa ympäristöissä, mikä maksimoi jokaisen hankintainvestoinnin arvon.

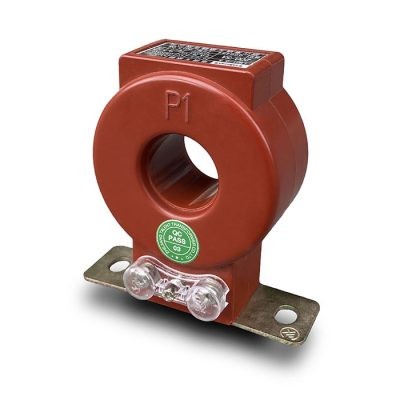

LMZJ1-0.5 Current Transformerin ydin on pyöreä rautasydän, joka on valmistettu kylmävalssatuista orientoiduista piiteräslevyistä – tämä tarkka käämitysrakenne on avain magneettisen tehokkuuden maksimoimiseen ja perustan luomiselle luotettavalle toiminnalle.
Toisiokäämi on kiedottu tasaisesti tämän pyöreän rautasydämen ympärille, joka on huolellisesti suunniteltu järjestely, joka varmistaa tasaisen suorituskyvyn kaikissa käyttöolosuhteissa ja eliminoi epätasaiset lähtöongelmat.
Keskimmäinen ikkuna kulkee tuotteen keskeltä ja on suunniteltu kokoojakiskojen saumattomaan integrointiin, kun taas tukeva pohja pohjassa tarjoaa turvallisemman ja vakaamman asennuspisteen tuotteelle, mikä helpottaa asennusta.
Koko komponentti on valettu tyydyttymättömästä hartsieristemateriaalista. Tämä tukeva kotelo ei vain lisää kestävyyttä, vaan myös parantaa turvallisuutta ja suojaa sisäisiä komponentteja ympäristön paineilta tehden muuntajasta joustavan erilaisissa työympäristöissä.
| Sähköinen parametri | Mekaaninen parametri | ||
| Taajuus | 50/60 Hz | Asia | PC/UL94-V0 |
| Rated Input | 5A-5000A | Puola | PBT |
| Mittausalue | 5%In-120%In | Ydin | Silikoni teräs |
| Nimellisteho | 1A, 5A | Rakentaminen | Ruuvi |
| Suhdejännite | 0,72 KV (AC) | Käyttölämpötila | -25℃～＋75℃ |
| Dielektrinen lujuus | 3.0KV/1mA/1min | Käyttökosteus | ≤85 % |
| Eristysvastus | DC500V/100MΩ min | Lähtöliitäntä | Terminaali |
| Malli | Ensisijainen / toissijainen | Virtakiskon reiän mitat (mm) | Nimellinen kuormitus (VA) | Tarkkuusluokka | Nimellisjännite |
| LMZJ1-0,5 30 | 5/5A ~ 300/5A | ø = 31 mm | 2,5-5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 35 | 5/5A ~ 300/5A | ø = 35 mm | 2,5-5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 40 | 200/5A ~ 500/5A | ø = 42 mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 50 | 400/5A ~ 600/5A | ø = 56 mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 80 | 750/5A ~ 1200/5A | ø = 83mm | 10-20 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 100 | 800/5A ~ 2000/5A | ø = 102 mm | 10-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 140 | 2000/5A ~ 4000/5A | ø = 142 mm | 15-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 180 | 5000/5A ~ 6000/5A | ø = 182mm | 15-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |

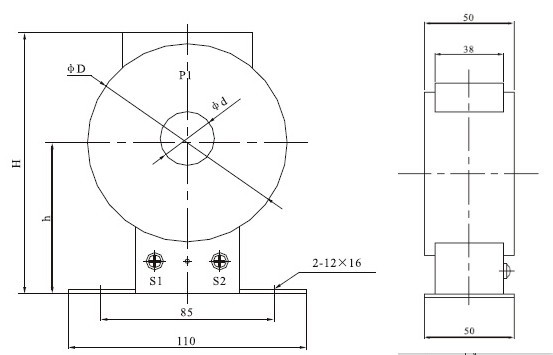

| Tyyppi | Nykyinen suhde | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

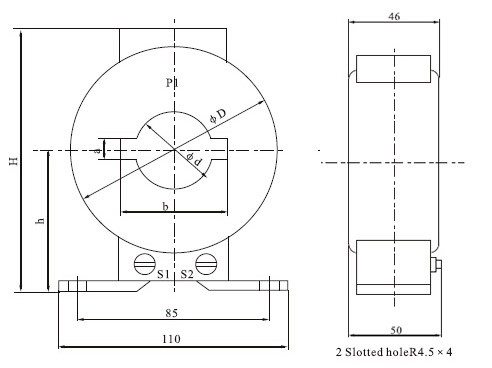

| Tyyppi | Nykyinen suhde | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

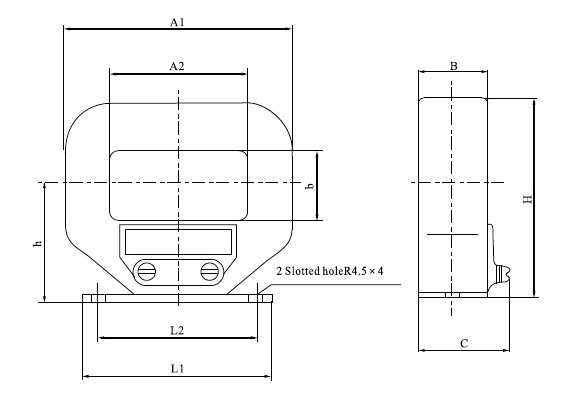

| Tyyppi | Nykyinen suhde | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
