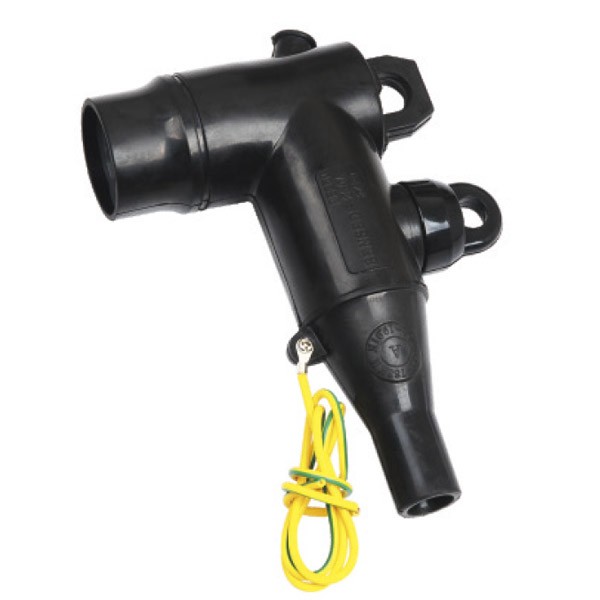

24KV 250A Loadbreak kulmaliitin

Comewill-tehtaan laadukas ZT-24/250 24kV 250A Loadbreak Elbow Connector luotettavalla laadulla sopii korkeajänniteliitäntöjen hankintatarpeisiisi.
Yhdistä se oikean holkin tai pistokkeen kanssa, ja tämä liitin antaa sinulle täysin suojatun, täysin upotettavan irrotettavan liitännän. Jopa märissä ja ankarissa ympäristöissä se toimii tasaisesti. Mukana on myös sisäänrakennettuja kapasitiivisia testipisteitä – voit käyttää niitä piirien tilan tarkistamiseen tai vikailmaisimien asentamiseen, mikä helpottaa huoltoa ja vianmääritystä.
Toinen iso plussa: vähimmäisvaiheväliä ei tarvita. Voit asentaa sen pystysuoraan, vaakasuoraan tai mihin tahansa kulmaan niiden välillä. Tämä joustavuus säästää paljon vaivaa paikan päällä tapahtuvan asennuksen aikana, kun sovitat erilaisia ​​projektiasetuksia.
Ostotarpeisiisi tarjoamme hyvät hinnat, joustavat MOQ-hinnat ja oikea-aikaiset toimitukset, jotta toimitusketjusi toimii sujuvasti. Tarvitsetko joukkotilauksia, näytteitä testausta varten tai teknistä tukea räätälöintiin? Tiimimme on täällä auttamassa.
Jos etsit laadukkaita kuormanmurtokulmaliittimiä, ota yhteyttä. Lupaamme tarjota kustannustehokkaita, luotettavia tuotteita tukemaan projektitoimintaasi.

Ominaisuudet:

◆ Yhdistä 24KV 250A:n kuormakatkon kyynärliitin oikeaan holkkiin tai pistokkeeseen, jolloin saadaan täysin suojattu, täysin upotettava erotettava liitäntä.
◆ Sisäänrakennettu kapasitiivinen testipiste – voit käyttää sitä piirin tilan tarkistamiseen tai vikailmaisimen asentamiseen.
◆ Vähimmäisvaihevaraa ei vaadita.
◆ Asennusvaihtoehdot: pystysuora, vaaka tai mikä tahansa kulma näiden väliltä.

Sovellus

◆ Käytetään polymeerikaapeleiden liittämiseen muuntajiin, kytkinlaitteisiin, moottoreihin ja muihin laitteisiin esivaletun irrotettavan liittimen kautta.
◆ Soveltuu sekä sisä- että ulkoasennuksiin.
◆ Toimii järjestelmäjännitteellä 24 kV asti.
◆ Jatkuva virta 250 A (kestää 300 A ylikuormituksen 8 tuntia).

Kaapelin tiedot

- Polymeerikaapelit (kuten XLPE, EPR)
- Kupari- tai alumiinijohtimet
- Puolijohtavat tai metalliset näytöt
- Johtimen koko: 25-120 mm²

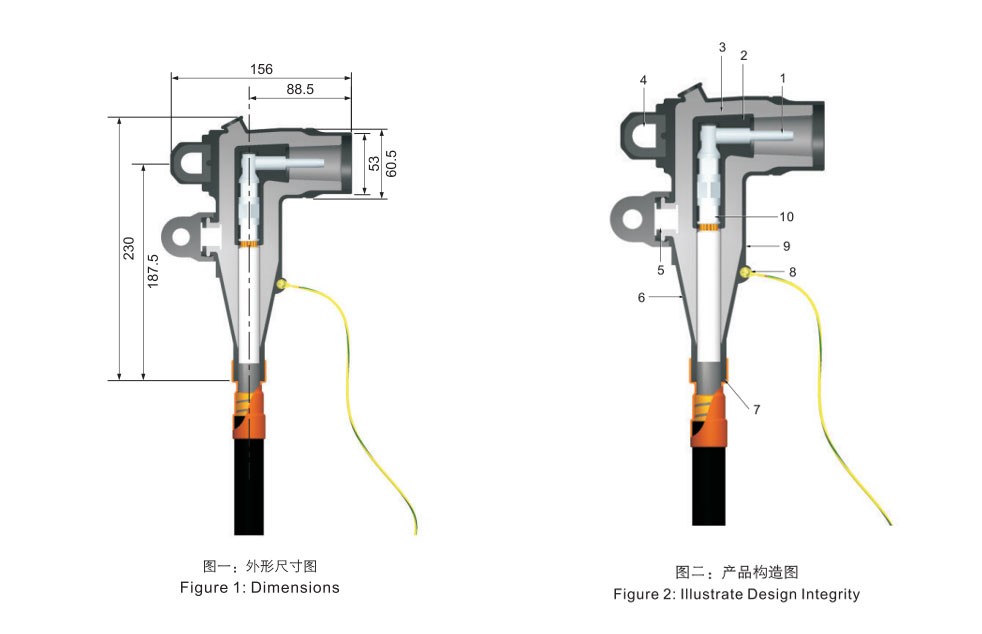

Tuotteen rakenne:

1. Johtotanko: Käytä toimitettua kuusioavainta ruuvaamaan tinattu kuparitappi johdinkoskettimeen – helppo asentaa.
2. Puolijohtava sisäosa: Se on valettu EPDM-johtava kumiverkko, jota käytetään pääasiassa sähköisen jännityksen hallintaan.
3. Eristys: Valettu EPDM-eristyskumi valmistetaan ja sekoitetaan omassa tehtaassamme, joten laatu on taattu.
4. Vetosilmukka: Se on kapseloitu ruostumattomasta teräksestä valmistettu vetosilmukka, jossa on pidätin, joka auttaa sankakkeen asennossa.
5. Kapasitiivinen testipiste: Tämän pisteen avulla voit tarkistaa piirin tilan. Siinä on myös valettu EPDM-johtava kumikorkki, joka pitää sen vesitiiviinä.
6. Jännityksenpoisto: Ulkoseinä ja kaapelisovitin on suunniteltu vähentämään kaapelin rasitusta.
7. Kaapelisovitin: Aukko on mitoitettu niin, että se sopii tiukasti (interferenssisovitus), jotta se voi säilyttää vesitiiviin tiiviyden.
8. Maadoitussilmukka: Se on valettu suoraan ulkoiseen näyttöön, joka on tarkoitettu maadoitusjohdon kytkemiseen.
9. Puolijohtava suojus: Valettu EPDM-johtava kumi liitetään kaapelin suojukseen. Tämä pitää näytön jatkuvana ja varmistaa, että koko kokoonpano on maapotentiaalissa.
10. Johdinkaapelikenkä: Se on hitsattu bimetallinen puristusliitin, joka on yhteensopiva sekä kupari- että alumiinijohtimien kanssa.

FAQ

Kysymys 1: Mikä on 24kV 250A:n kuormakatkon kyynärliittimen päätoiminto?
V: Se mahdollistaa jännitteisten keskijännitepiirien turvallisen kytkemisen ja irrotuksen säilyttäen samalla täyden eristyksen ja kaariohjatun kytkentätehon.

Q2: Voidaanko tätä liitintä käyttää ulkona tai maanalaisissa järjestelmissä?
V: Kyllä, se on täysin suojattu ja upotettava, joten se sopii maanalaisiin kaapelijärjestelmiin, ulkosähköasemille ja ankariin ympäristöolosuhteisiin.

Q3: Minkä kaapeleiden kanssa se on yhteensopiva?
V: Se tukee polymeerieristettyjä kaapeleita, kuten XLPE ja EPR, joissa on kupari- tai alumiinijohtimia 25–120 mm².

Q4: Vaatiiko asennus erikoistyökaluja tai tiukkaa sijoittelua?
V: Erikoistyökaluja ei tarvita, ja se tukee joustavaa asennusta pysty-, vaaka- tai kulmassa ilman vaihevälin rajoituksia.
