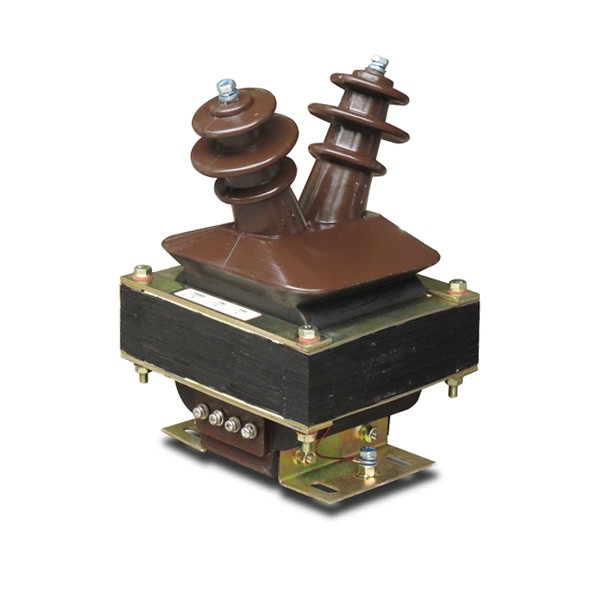

A Jännitteen muuntajaon tärkeä instrumentti-muuntajatekniikka, jota käytetään pienentämään korkea ensiöjännite suhteelliseksi toisiojännitteeksi, joka sopii mittaukseen, mittaukseen, suojaukseen ja ohjaukseen. Toisin kuin tehomuuntaja, joka on tarkoitettu energian siirtoon sähköverkkojen välillä, instrumenttimuuntaja on suunniteltu antamaan tarkka signaali mittareille, releille, valvontalaitteille ja ohjausjärjestelmille. Oikea valinta riippuu primäärijärjestelmän jännitteestä, toisiojännitteestä, taajuudesta, tarkkuusvaatimuksista, kuormituksesta, eristyksestä, vaihejärjestelystä, käämityskokoonpanosta, asennuspaikasta, ympäristöaltistumisesta ja aiotusta suojaus- tai mittaustoiminnosta. Sähkömagneettiset, kapasitiiviset ja elektroniset tekniikat tarjoavat erilaisia lähestymistapoja suhteellisten jännitesignaalien saamiseksi. Sisä- ja ulkokäyttöön suunnitellaan myös erilaisia ympäristöolosuhteita. Siksi täydellisessä teknisessä arvioinnissa on tarkasteltava sähköistä suorituskykyä, eristystä, rakennetta, lisävarusteita, suojausta, asennusta ja huoltoa yhtenä koordinoituna järjestelmänä.
Sisällysluettelo
Napsauta mitä tahansa aihetta siirtyäksesi suoraan osioon.
- 1. Miksi jännitteen mittaaminen on tärkeää sähköjärjestelmissä?
- 2. Kuinka instrumenttijännitemuuntaja toimii?
- 3. Mitkä ovat päätyypit ja kokoonpanot?
- 4. Miten tarkkuus ja taakka vaikuttavat valintaan?
- 5. Miksi eristys ja sähköeristys ovat välttämättömiä?
- 6. Miten suojaus- ja mittaussovellukset eroavat toisistaan?
- 7. Mitä eroa on sähkömagneettisten ja kapasitiivisten mallien välillä?
- 8. Miten sisä- ja ulkomallit vastaavat erilaisia olosuhteita?
- 9. Miten yksivaiheiset ja kolmivaiheiset sovellukset eroavat toisistaan?
- 10. Kuinka sulakkeet, toissijainen maadoitus ja turvallisuus tulisi ottaa huomioon?
- 11. Mitkä sovellukset käyttävät instrumenttijännitteen mittausta?
- 12. Mitä yleisiä valintavirheitä tulisi välttää?
- 13. Mitä ammattilaisten teknisten eritelmien tulisi sisältää?
- 14. Usein kysytyt kysymykset
Miksi jännitteen mittaaminen on tärkeää sähköjärjestelmissä?
Sähköverkkoja ei voida ohjata turvallisesti ja tarkasti ilman luotettavaa tietoa jännitteestä. Operaattorit, suojareleet, mittarit, automaatiojärjestelmät ja valvontalaitteet ovat kaikki riippuvaisia mittaussignaaleista, jotka kuvaavat ensisijaisen sähköpiirin tilaa.
Perinteisten mittareiden tai pienjänniteohjauslaitteiden liittäminen suoraan keski- tai suurjännitepiiriin olisi epäkäytännöllistä ja mahdollisesti vaarallista. Instrumenttimuuntajat ratkaisevat tämän ongelman luomalla suhteellisen toisiosignaalin, joka edustaa ensiöjännitettä samalla kun ne tarjoavat sähköisen erotuksen suurjännitepiirin ja toissijaisen mittauspiirin välillä.
Tällä erottelulla on useita käytännön etuja. Mittauslaitteisto voidaan suunnitella standardoidun toisiojännitteen ympärille sen sijaan, että se altistuisi suoraan primäärijärjestelmään. Suojareleet voivat käsitellä hallittavissa olevan signaalin. Energiamittarit voivat suorittaa mittaustoimintonsa. Käyttäjät voivat saada tietoa sähköverkosta tuomatta ensiöjännitettä suoraan ohjauspaneeliin.
Tarjoaa suhteellisen jännitesignaalin mittareille ja valvontalaitteille.
Antaa jännitetiedot suojareleille, jotka arvioivat epänormaalit järjestelmäolosuhteet.
Erottaa toissijaisen mittauspiirin korkeajännitteisestä ensiöverkosta.
Tarjoaa sähköisen signaalin, joka voi tukea automaatiota, kytkentälogiikkaa, synkronointia ja muita ohjaustoimintoja.
Jännitetiedot ovat erityisen tärkeitä järjestelmissä, joissa sähkötilanne muuttuu jatkuvasti. Sähköasemat, teollisuuden jakelujärjestelmät, muuntajien syöttölaitteet, uusiutuvan energian verkot ja monimutkaiset sähköjärjestelmät edellyttävät luotettavaa tietoa järjestelmän jännitteestä.
Mittaus tukee myös vianmääritystä. Jos havaittu toisiosignaali muuttuu odottamatta, insinöörit voivat tutkia, liittyykö syy ensiöjärjestelmään, instrumentin muuntajaan, johdotukseen, suojapiiriin tai muuhun mittausketjun osaan.
Luotettava mittausketju alkaa siis oikein valitusta instrumenttimuuntajasta. Tarkkuus, eristys, liitäntäkonfiguraatio, toissijainen kuormitus, ympäristöolosuhteet ja suojausvaatimukset on otettava huomioon yhdessä.
Kuinka instrumenttijännitemuuntaja toimii?
Sähkömagneettinen instrumenttijännitemuuntaja toimii sähkömagneettisen induktion kautta. Ensiökäämi on kytketty suurjännitepiiriin, kun taas toisiokäämi antaa suhteellisesti pienemmän jännitteen kytkettyyn mittaus- tai suojalaitteeseen.
Perussuhde määräytyy ensisijaisen kierroksen ja toissijaisten kierrosten suhteen perusteella. Kun ensiökäämiin kytketään virta, sydämeen muodostuu magneettivuo. Tämä vuo indusoi toisiokäämiin jännitteen, joka vastaa suhteellisesti ensiöjännitettä muuntajan suunnitellulla toiminta-alueella.
Ensisijainen käämitys
Ensiökäämi liitetään suurjännitepiiriin. Sen eristysjärjestelmä on siksi suunniteltu kestämään ensisijaiseen verkkoon liittyvät sähkörasitukset.
Tuotearkkitehtuurista riippuen ensiökäämillä voi olla erilaisia fyysisiä rakenteita. Joissakin malleissa käytetään tavanomaista käämitysjärjestelyä, kun taas toisissa käämitys integroidaan kapseloituun eristysrakenteeseen.
Toissijainen käämitys
Toisiokäämi antaa alennetun jännitteen signaalin mittareille, releille ja muille laitteille. Sen lähtö on suunniteltu pysymään verrannollinen ensiöjännitteeseen tietyissä sähköolosuhteissa.
Magneettinen ydin
Ydin tarjoaa sähkömagneettiseen induktioon tarvittavan magneettiradan. Sydämen rakenne ja magneettiset ominaisuudet vaikuttavat tarkkuuteen, virityskäyttäytymiseen, häviöihin ja muuntajan kykyyn tarjota vakaa toisiosignaali.
Eristysjärjestelmä
Eristysjärjestelmä erottaa korkeajännitteisen ensiökäämin toisiokäämityksestä, kotelosta ja ympäröivästä rakenteesta. Tuotesuunnittelusta riippuen tähän voi sisältyä kuivaeristys, epoksihartsivalu, öljyeristys, kaasueristys tai muut dielektriset järjestelyt.
| Komponentti | Ensisijainen toiminto | Tärkeimmät suunnittelun huomioiminen |
|---|---|---|
| Ensisijainen käämitys | Liitetään suurjännitepiiriin | Ensisijainen jännite ja eristysvaatimukset |
| Toissijainen käämitys | Tarjoaa pienennetyn mittaussignaalin | Toisiojännite, tarkkuus, kuormitus |
| Magneettinen ydin | Tarjoaa magneettisen reitin | Ytimen materiaali ja viritysominaisuudet |
| Eristysjärjestelmä | Säilyttää sähköisen erotuksen | Jännitejännitys, ympäristö, mekaaninen stabiilisuus |
| Kotelo tai kotelo | Tarjoaa mekaanisen ja ympäristönsuojan | Asennuspaikka ja altistusolosuhteet |
Toissijaisen signaalin laatu
Hyödyllisen toisiosignaalin on esitettävä tarkasti ensiöjännite, kun liitetty laite käyttää määritettyä kuormaa. Jos mittauspiiri kuormittaa liikaa toisiopiiriä, jännitesuhteeseen ja tarkkuuteen voi vaikuttaa.
Tästä syystä muuntaja, johdot, liittimet, mittarit, releet ja muut toissijaiset laitteet tulisi arvioida yhtenä piirinä.
Toimintaperiaate voi olla yksinkertainen, mutta vakaan tarkkuuden saavuttaminen todellisissa käyttöolosuhteissa edellyttää sydämen, käämien, eristyksen, liitosten ja mekaanisen rakenteen huolellista suunnittelua.
Mitkä ovat päätyypit ja kokoonpanot?
Instrumenttijännitemuuntajat voidaan luokitella asennuksen, vaihejärjestelyn, käämikokoonpanon, eristystekniikan ja toimintaperiaatteen mukaan. Nämä luokat auttavat insinöörejä rajaamaan valintaa järjestelmävaatimusten mukaan.
Sisätilat
Sisäyksiköt on tarkoitettu asennettaviksi kojeistoissa, sähköasemissa, sähköhuoneissa tai muissa suojatuissa ympäristöissä. Niiden kotelointi ja eristysrakenne voidaan optimoida valvotun sisäympäristön ympärille.
Epoksihartsivalumallit ovat yleisiä pienikokoisissa keskijännitesovelluksissa sisätiloissa, koska kiinteä eristys voi luoda tiiviin rakenteen pitäen samalla fyysisen kokoonpanon suhteellisen kompaktina.
Ulkokokoonpanot
Ulkoyksiköt altistuvat suoraan sateelle, kosteudelle, lämpötilan muutoksille, auringonvalolle, pölylle, saasteille ja muille ympäristöolosuhteille. Siksi niiden kotelo- ja eristysjärjestelyissä on käsiteltävä ulkopalvelua.
Yksivaiheiset kokoonpanot
Yksivaiheisia malleja käytetään yleisesti, kun jokainen vaihe mitataan erikseen tai sovellus vaatii määritellyn vaihe-maa- tai vaihe-vaihe-mittausjärjestelyn.
Kolmivaiheiset kokoonpanot
Kolmivaiheiset järjestelyt voivat tarjota koordinoidun jännitteen mittauksen kolmivaiheisiin sähköverkkoihin. Tarkka liitäntä riippuu järjestelmän neutraalikokoonpanosta ja suojaus- tai mittaustoiminnosta.
Kaksikäämitys ja kolmikäämikokoonpano
Kaksikäämin malli sisältää yhden ensiökäämin ja yhden toisiokäämin. Kolmikäämin malli lisää toisiokäämin, joka voi tukea erillistä suojaus- tai maadoitustoimintoa sähkökaaviosta riippuen.
Kuiva- ja valuhartsijärjestelmät
Kuivatyyppisissä järjestelmissä käytetään kiinteää tai kuivaa eristystä ilman nestemäistä eristettä. Epoksihartsivalettu rakenne voi kapseloida valitut komponentit täysin, mikä tarjoaa mekaanisen vakauden ja kestävyyden kosteutta ja epäpuhtauksia vastaan.
Öljyllä upotetut mallit
Öljyllä upotetuissa kokoonpanoissa käytetään eristävää öljyä osana eriste- ja lämpöjärjestelmää. Nämä mallit edellyttävät asianmukaista säiliön rakennetta, tiivistystä, öljynhallintaa ja huoltotoimenpiteitä.
Puhallettavat tai kaasueristetyt kokoonpanot
Kaasueristettyjä malleja voidaan käyttää, jos suljetut dielektriset järjestelmät ovat sopivia. Niiden valinnassa tulee ottaa huomioon kotelon tiivistys, kaasun ominaisuudet, paineenhallinta, huoltomenettelyt ja ympäristövaatimukset.
Kapasitiiviset ja elektroniset tekniikat
Kaikki jännitteenmittausjärjestelmät eivät ole riippuvaisia tavanomaisesta sähkömagneettisesta muuntajasta. Kapasitiiviset jännitemuuntajat käyttävät kapasitiivista jakajaa yhdessä sähkömagneettisen osan kanssa, kun taas elektroniset jänniteanturit käyttävät mittaus- ja signaalinmuuntomenetelmiä suhteellisen sähköisen lähdön tuottamiseksi.
| Luokitus | Tyypilliset vaihtoehdot | Valinta Focus |
|---|---|---|
| Asennus | Sisällä, ulkona | Ympäristöaltistuminen ja kotelointisuunnittelu |
| Vaihe | Yksivaiheinen, kolmivaiheinen | Verkon konfigurointi ja mittauskaavio |
| Kääntyvä | Kaksikäämitys, kolmikäämi | Mittaus, suojaus, aputoiminnot |
| Eristys | Kuiva, valuhartsi, öljy, kaasu | Jänniteluokka, ympäristö, huolto |
| Toimintaperiaate | Sähkömagneettinen, kapasitiivinen, elektroninen | Jännitetaso, tarkkuus, järjestelmäarkkitehtuuri |
Valinta tulee aloittaa sovellus- ja verkkovaatimuksilla, ei pelkästään tuotekategorialla. Eri kokoonpanot voivat täyttää samanlaiset mittaustoiminnot samalla kun ne tarjoavat erilaisia asennus- ja huolto-ominaisuuksia.
Miten tarkkuus ja taakka vaikuttavat valintaan?
Tarkkuus on yksi tärkeimmistä teknisistä näkökohdista, koska toissijaista signaalia voidaan käyttää energian mittaamiseen, järjestelmän valvontaan, suojaukseen, ohjaukseen tai useisiin toimintoihin samanaikaisesti.
Tarkkuusluokka
Tarkkuusluokka kuvaa sallitun mittausvirheen tietyissä olosuhteissa. Eri sovelluksilla voi olla erilaiset tarkkuusvaatimukset.
Mittaukseen käytettävät mittauspiirit voivat vaatia tiukempaa tarkkuutta kuin sovellukset, joissa muuntaja antaa ensisijaisesti suojasignaalin. Oikea luokka riippuu siis siitä, mitä toisiopiirin on suoritettava.
Nimellinen taakka
Taakka viittaa toisiokäämiin kytkettyyn kuormaan. Tämä sisältää mittarit, reletulot, muuntimet, johdot, riviliittimet ja muut liitetyt laitteet.
Jos toisiopiirin todellinen kuormitus poikkeaa merkittävästi olosuhteista, joihin muuntaja on määritetty, tarkkuus ja lähtökäyttäytyminen voivat muuttua.
Suhteen tarkkuus
Muunnossuhteen on pysyttävä määritetyn toleranssin sisällä. Suunnitellun ja todellisen suhteen epäsuhta voi vaikuttaa sekä mittausarvoihin että suojauspäätöksiin.
Vaiheen siirtymä
Teholaskennan mittausjärjestelmissä vaihesuhteilla on merkitystä. Pienet vaihesiirtymän virheet voivat vaikuttaa jännite- ja virtasignaaleista johdettujen laskelmien tarkkuuteen.
| Parametri | Mitä se kuvaa | Miksi sillä on merkitystä |
|---|---|---|
| Tarkkuusluokka | Mittaustarkkuus määritellyissä olosuhteissa | Määrittää soveltuvuuden mittaukseen tai suojaukseen |
| Nimellinen taakka | Toissijaisen piirin kuormitus | Vaikuttaa toisiojännitteeseen ja tarkkuuteen |
| Muunnossuhde | Ensisijaisen ja toissijaisen jännitteen suhde | Varmistaa, että mittaus edustaa ensisijaista järjestelmää oikein |
| Vaiheen siirtymä | Ensiö- ja toisiojännitteen välinen kulmasuhde | Voi vaikuttaa teho- ja suojalaskelmiin |
Mittaus vs. suojausvaatimukset
Mittaussuuntautuneissa sovelluksissa keskitytään yleensä tarkan suhteellisen lähdön ylläpitämiseen asiaankuuluvalla toiminta-alueella. Suojaussuuntautuneissa sovelluksissa voidaan korostaa enemmän muuntajan käyttäytymistä epänormaaleissa järjestelmäolosuhteissa ja toisiosignaalin kykyä tukea reletoimintaa.
Tämän eron tulisi näkyä teknisessä eritelmässä. Vain nimellisjännitteen mukaan valittu tuote voi olla epäsopiva, jos sen tarkkuus ja kuormitusominaisuudet eivät vastaa kytkettyä piiriä.
Miksi eristys ja sähköeristys ovat välttämättömiä?
Sähköeristys on yksi keskeisistä syistä, miksi instrumenttien jännitemuuntajia käytetään. Ensiöpiiri voi toimia jännitteellä, joka ylittää huomattavasti tavanomaisten mittaus- ja ohjauslaitteiden turvallisen toiminta-alueen, joten eristysjärjestelmän on luotava luotettava erotus ensiö- ja toisiopiirien välille.
Ensisijaisesta toissijaiseen eristykseen
Eristysjärjestelmän on kestettävä nimelliseen ensiöjännitteeseen ja määriteltyihin transienttiolosuhteisiin liittyvä sähköinen rasitus. Suunnittelu sisältää eristemateriaalit, ryömintäetäisyydet, välykset, käämitysjärjestelyt, koteloinnin, liittimet ja kotelon geometrian.
Kiinteä eristys
Valuhartsimallit voivat kapseloida käämit ja muut sähkökomponentit. Tämä lähestymistapa voi tarjota kompaktin ja mekaanisesti vakaan rakenteen samalla, kun se vähentää sisäisten eristyspintojen suoraa altistumista kosteudelle tai kontaminaatiolle.
Öljyeristys
Öljy tarjoaa sekä dielektrisen eristyksen että lämmönsiirto-ominaisuudet. Öljytäytteiset mallit tarvitsevat asianmukaisen suojan ja tiivistyksen aiotun sisäisen ympäristön ylläpitämiseksi.
Kaasun eristys
Kaasueristetyissä kokoonpanoissa käytetään suljettua dielektristä väliainetta. Kotelon tulee säilyttää eheytensä, ja huoltotoimenpiteissä on otettava huomioon eriste ja laitteen paine tai tiivistysjärjestely.
Ryömintä ja raivaus
Välys viittaa lyhimpään etäisyyteen ilman läpi johtavien osien välillä, kun taas ryömintä viittaa etäisyyteen eristävää pintaa pitkin. Molemmat ovat tärkeitä keski- ja suurjännitelaitteiden suunnittelussa.
Ympäristön saastuminen voi lisätä ryömintäetäisyyden merkitystä, koska eristävän pinnan saastuminen voi luoda reitin vuotovirralle.
Eristyksen on kestettävä määritetty sähköinen rasitus rikkoutumatta.
Eristysjärjestelmän tulee säilyttää toimintansa odotettavissa olevissa kosteus-, kontaminaatio- ja lämpötilaolosuhteissa.
Käämien ja eristeiden on pysyttävä vakaina kuljetuksen, asennuksen ja normaalin käytön aikana.
Pienjännitemittauspiirin on oltava asianmukaisesti erillään ensiöverkosta.
Eristys ei siis ole yksittäinen materiaalivalinta. Se on täydellinen suunnittelujärjestelmä, joka sisältää geometrian, materiaalit, valmistuslaadun, ympäristöaltistuksen ja sähkökoordinoinnin.
Ostajille tämä tarkoittaa, että eristyskuvauksen tulee olla tarkka. Käsitteet, kuten kuivatyyppi, valuhartsi, öljyupotettu tai kaasueristetty, tarjoavat lähtökohdan, mutta teknisessä eritelmässä tulee myös selittää aiottu jänniteluokka ja asennusolosuhteet.
Miten suojaus- ja mittaussovellukset eroavat toisistaan?
Sama ensiöjännitepiiri voi antaa signaaleja sekä mittaus- että suojausjärjestelmiin, mutta näiden kahden toiminnon vaatimukset eivät ole identtiset.
Mittaussovellukset
Mittausjärjestelmät tarvitsevat vakaan suhteellisen jännitteen, jotta mittarit ja valvontalaitteet voivat edustaa tarkasti ensiöjärjestelmää. Tarkkuus normaalilla toiminta-alueella on siksi erityisen tärkeää.
Sovellukset voivat sisältää jännitemittareita, energiamittareita, tehonlaatulaitteita, valvontajärjestelmiä ja muita valvontalaitteita.
Suojaussovellukset
Suojareleet käyttävät sähköisiä signaaleja tunnistaakseen epänormaalit olosuhteet. Jännitetiedot voivat vaikuttaa alijännite-, ylijännite-, suunta-, etäisyys-, synkronointi- tai muihin suojatoimintoihin verkon arkkitehtuurista riippuen.
Muuntajan on annettava asianmukainen signaali suojausjärjestelmää koskevissa olosuhteissa.
Yhdistetyt sovellukset
Jotkut järjestelmät käyttävät erillisiä toisiokäämejä eri toimintoihin. Yksi käämi voi tukea mittausta, kun taas toinen on määritetty suojaukseen.
Tämä järjestely voi auttaa eristämään eri piirien vaatimukset ja vähentämään mittauskuormien ja suojatulojen välistä vuorovaikutusta.
| Sovellus | Tyypillinen toissijainen toiminto | Suunnittelun pääprioriteetti |
|---|---|---|
| Jännitteen mittaus | Tarkka verrannollinen jännite | Määritelty tarkkuus ja kuormitus |
| Energian mittaus | Jännitesignaali sähkölaskelmia varten | Suhteen tarkkuus ja vaiheen suorituskyky |
| Rele suojaus | Jännitetulo vikalogiikkaa varten | Suojausteho ja sopiva toissijainen käyttäytyminen |
| Ohjausjärjestelmät | Jännitteen takaisinkytkentä tai synkronointi | Vakaa ja oikein skaalattu signaali |
| Valvonta | Järjestelmän kuntotiedot | Luotettava signaalin laatu ja integrointi |
Apu toisiokäämit
Kolmikäämin tuotteet voivat tarjota lisätoissijaisen ulostulon erikoissovelluksiin. Tarkka tarkoitus riippuu järjestelmän kokoonpanosta ja suojausjärjestelmästä.
Tämä on yksi syy, miksi tekniset piirustukset ovat arvokkaita. Täydellinen käämikaavio paljastaa hyödyllisempää tietoa kuin yleinen lausunto siitä, että tuotteessa on useita lähtöjä.
Toisiopiirin suunnittelu
Kytketty piiri tulee tarkastella kokonaisuudessaan. Pitkät kaapelit, riviliittimet, mittarit, releet, muuntimet ja muut laitteet vaikuttavat kaikki todelliseen toisiotaakkaan ja signaalin käyttäytymiseen.
Mitä eroa on sähkömagneettisten ja kapasitiivisten mallien välillä?
Eri jännitteenmittaustekniikat ratkaisevat saman perusongelman eri tavoin. Niiden toimintaperiaatteiden ymmärtäminen auttaa insinöörejä sovittamaan laitteet verkkoon ja sovellukseen.
Sähkömagneettinen tekniikka
Perinteisessä sähkömagneettisessa suunnittelussa käytetään ensiö- ja toisiokäämiä, jotka on kytketty magneettisydämen kautta. Se on tuttu, vakiintunut ja soveltuu moniin keskijännitemittaus- ja suojaussovelluksiin.
Sen valinta sisältää ensiöjännitteen, toisiojännitteen, taajuuden, tarkkuuden, taakan, eristyksen ja käämikokoonpanon.
Kapasitiivinen jännitemuuntajatekniikka
Kapasitiivinen jännitemuuntaja käyttää kapasitiivista jakajaa ensiöjännitteen alentamiseksi ennen kuin sähkömagneettinen muuntajaosa käsittelee signaalin. Tämä arkkitehtuuri voi olla hyödyllinen korkeammilla jännitetasoilla ja se voi myös tukea tiettyjä viestintään liittyviä sovelluksia riippuen sen rakenteesta.
Kapasitiiviset komponentit ovat osa yleistä jännitteenjakoverkkoa, joten eristys, taajuuskäyttäytyminen, kompensointi ja järjestelmäliitäntä on harkittava huolellisesti.
Elektroninen jännitteen tunnistus
Elektroniset jännitemuuntajat tai anturit voivat käyttää anturielementtejä ja elektronisia muuntimia tuottamaan suhteellista ulostuloa. Nämä tekniikat voivat tukea kompakteja järjestelmäarkkitehtuureja ja integrointia digitaalisiin suojaus- tai valvontajärjestelmiin.
Lähtöliitäntä, tehovaatimukset, signaaliprotokolla, tarkkuus, ympäristörajat ja yhteensopivuus alavirran järjestelmän kanssa on määriteltävä selkeästi.
| Tekniikka | Perusperiaate | Tyypillinen valintaharkinta |
|---|---|---|
| Sähkömagneettinen | Ensi- ja toisiokäämit magneettikytkimellä | Suhde, tarkkuus, kuormitus, eristys, ytimen suunnittelu |
| Kapasitiivinen | Kapasitiivinen jännitteenjako muuntajamuunnolla | Jänniteluokka, taajuuskäyttäytyminen, kompensointi, järjestelmäintegraatio |
| Elektroninen | Anturin ja elektronisen signaalin muunnos | Lähtötyyppi, elektroniikka, viestintä, tarkkuus, ympäristörajat |
Miksi tekniikan valinnalla on merkitystä
Oikea tekniikka riippuu verkosta eikä yleisestä mieltymyksestä. Pienellä sisäkäyttöisellä keskijännitekojeistosovelluksella voi olla erilaiset vaatimukset kuin korkeajännitteisellä ulkosähköasemalla.
Tila, ympäristöaltistus, eristysvaatimukset, huoltostrategia, mittaustarkkuus, viestintäarkkitehtuuri ja suunniteltu suojaustoiminto vaikuttavat kaikki sopivaan tekniikkaan.
Miten sisä- ja ulkomallit vastaavat erilaisia olosuhteita?
Asennusympäristö vaikuttaa koteloon, eristykseen, pintasuojaukseen, liittimiin, tiivistykseen, mekaaniseen rakenteeseen ja kunnossapitoon.
Sähköiset sisätilat
Sisävarusteet hyötyvät tyypillisesti säädellystä lämpötilasta ja kosteudesta verrattuna ulkoasennuksiin. Tämä voi mahdollistaa kompaktin eristyksen ja kotelointimallin, mikäli itse huone ylläpitää sopivat ympäristöolosuhteet.
Sisäkäyttöiset keskijännitelaitteet saattavat myös joutua sopia standardoitujen kojeistoosastojen sisään. Pienet mitat, asennusjärjestelyt, kaapelin pääsy ja liittimen suunta ovat siksi tärkeitä.
Ulkosähköasemat
Ulkovarusteiden on kestettävä sääaltistusta. Sade, kosteus, ultraviolettisäteily, saastuminen, pöly, tuuli ja lämpötilan vaihtelut voivat kaikki vaikuttaa laitteisiin.
Kotelomateriaalien, tiivisteiden, aittojen, ryömintäetäisyyden, pintakäsittelyn ja pääterakenteen tulee heijastaa näitä olosuhteita.
Saastuminen ja saastuminen
Teollisuusalueet ja rannikkoalueet voivat aiheuttaa saastumisolosuhteita, jotka ovat huomattavasti vaativampia kuin puhtaat sisäympäristöt.
Eristyspintojen on säilytettävä asianmukainen suorituskyky, kun ne ovat alttiina kosteudelle ja saastumiselle. Eristeiden ja suojakattojen fyysinen järjestely voi siksi olla tärkeä.
Lämpötilan vaihtelu
Ulkovarusteet voivat kokea huomattavia päivittäisiä ja vuodenaikojen lämpötilavaihteluita. Nämä muutokset voivat aiheuttaa mekaanista laajenemista ja supistumista sekä kondensaatioriskiä.
| Kunto | Mahdollinen vaikutus | Suunnitteluvastaus |
|---|---|---|
| Kosteus | Kondensaatio- ja eristysjännitys | Asianmukainen kotelointi ja kondensaation estävä muotoilu |
| Sade | Kosteusaltistus | Sopiva tiiviste, kotelo ja liitosuojaus |
| Saastuminen | Pintakontaminaatio ja vuotoreitit | Asianmukainen ryömintä- ja eristysjärjestely |
| UV-altistus | Materiaalin ikääntyminen | Sopivat ulkomateriaalit ja pintakäsittely |
| Lämpötilapyöräily | Kondensoituminen ja mekaaninen rasitus | Materiaalin valinta ja ympäristöarviointi |
Asennusasento kojeiston sisällä
Kun muuntaja asennetaan keskijännitekojeistokokoonpanoon, sen on sopia käytettävissä olevaan tilaan säilyttäen samalla vaaditut välykset ja liitännät.
Kaapelireitit, ensiöliittimet, toisiojohdotukset, tarkastuspääsy ja viereiset laitteet tulee tarkistaa paneelin suunnitteluvaiheessa.
Miten yksivaiheiset ja kolmivaiheiset sovellukset eroavat toisistaan?
Vaihejärjestely on tärkeä osa järjestelmän suunnittelua, koska muuntajan on vastattava tapaa, jolla jännite mitataan sähköverkossa.
Yksivaiheinen mittaus
Yksivaiheisia yksiköitä voidaan käyttää yksittäisen vaiheen tai määritellyn vaihe-maa- tai vaihe-vaihe-jännitteen mittaamiseen kytkentäkaaviosta riippuen.
Tämä järjestely on yleinen, kun tarvitaan erillisiä vaihemittauksia tai kun suojaussuunnittelussa käytetään tiettyjä jännitereferenssejä.
Kolmivaiheinen mittaus
Kolmivaihejärjestelmät vaativat kolmen vaiheen jännitteiden koordinoidun mittauksen. Muuntajan kokoonpano riippuu siitä, onko järjestelmä maadoitettu, maadoittamaton vai käyttääkö se muuta nollajärjestelyä.
Kytkentäkaaviot ovat siksi välttämättömiä, koska kaksi järjestelmää, joilla on samanlainen nimellisjännite, voivat vaatia erilaisen muuntajan johdotuksen.
Käämitysjärjestelyt
Kaksoiskäämin mallit tarjoavat yhden päätoisiopiirin. Kolmen käämin mallit lisäävät toisen toisiokäämin, joka voidaan määrittää erilliselle toiminnolle.
Lisäkäämitys voi olla hyödyllinen, kun mittaus- ja suojapiirit tarvitsevat erilliset lähdöt.
Kytkentäkaaviot
Mahdollisia järjestelyjä voivat olla vaihe-vaihemittaus, vaihe-maamittaus, avoimeen kolmioon liittyvät järjestelyt tai muut järjestelmäkohtaiset konfiguraatiot. Oikea kaavio riippuu sähköverkosta.
Hyödyllinen silloin, kun määritetty yksittäinen vaihejännite on mitattava tai valvottava.
Soveltuu koordinoituun jännitteen mittaukseen kolmivaiheisissa sähköverkoissa.
Tarjoaa yhden ensiö- ja yhden toisiopiirin tarkoitettua mittaus- tai ohjaustoimintoa varten.
Lisää toissijaisen lisälähdön itsenäistä suojausta tai erikoispiiriä varten.
Miksi kytkentäkaaviolla on väliä
Pelkästään tuotteen nimi ei aina voi kertoa täydellistä vaihe- ja käämikokoonpanoa. Kytkentäkaavio näyttää, mitkä liittimet kuuluvat kuhunkin käämiin ja miten muuntajan tulee liittää ulkoiseen järjestelmään.
Tämä on erityisen tärkeää räätälöityissä asennuksissa, joissa toisiopiiri on kytketty useisiin eri laitteisiin.
Kuinka sulakkeet, toissijainen maadoitus ja turvallisuus tulisi ottaa huomioon?
Instrumenttijännitemuuntajat kytketään suoraan suurjännitepiireihin, joten niiden suojaus ja toisiojohdotus vaativat huolellista suunnittelua.
Ensisijaiset sulakkeet
Joissakin muuntajakokoonpanoissa on suurjännitesulakkeet tai ne on asennettu ulkoisilla suojasulakkeilla. Niiden tarkoitus on rajoittaa sisäisten vikojen seurauksia ja suojata ympäröivää sähköjärjestelmää suunnitellun suojausjärjestelmän mukaisesti.
Sulakkeen nimellisarvon ja koordinoinnin tulee vastata muuntajaa ja verkkoa sen sijaan, että ne valitaan erikseen.
Toissijainen maadoitus
Toisiopiiri käyttää tavallisesti määriteltyä maadoitusjärjestelyä tunnetun referenssin muodostamiseksi ja riskin vähentämiseksi, joka liittyy vahingossa tapahtuvaan toisiopiirin ja ensisijaisen potentiaalin siirtoon.
Tarkan maadoitusmenetelmän tulee noudattaa muuntajan suunnittelua, sähkökoodia, suojausfilosofiaa ja paikallisia asennusvaatimuksia.
Terminaalin tunnistus
Ensisijaiset ja toissijaiset päätteet tulee tunnistaa selvästi. Virheellinen johdotus voi vaikuttaa mittauksen napaisuuteen, suojatoimintoihin ja toisiopiirissä työskentelevän henkilökunnan turvallisuuteen.
Yhteenliittämisen turvallisuus
Toisiopiirit tulee reitittää ja suojata niin, etteivät ne vaurioidu tärinän, terävien reunojen, lämmön, kosteuden tai mekaanisten häiriöiden vaikutuksesta.
Huoltoeristys
Huoltohenkilöstö tarvitsee selkeästi määritellyn menettelyn siihen liittyvien ensisijaisten laitteiden eristämiseksi ja asiaankuuluvien olosuhteiden osoittamiseksi ennen toisiopiirin tai ympäröivän laitteen parissa työskentelemistä.
- Vahvista ensisijainen suojaus:Tarkista muuntajalle määritetty sulake tai suojalaitejärjestely.
- Tarkista toissijainen maadoitus:Noudata hyväksyttyä maadoitus- ja liitosjärjestelyä.
- Tunnista jokainen pääte:Yhdistä johdotus hyväksytyn kaavion ja muuntajan tyyppikilven kanssa.
- Suojaa toisiojohdot:Pidä kaapelit poissa mekaanisista ja ympäristövaaroista.
- Noudata eristysmenetelmiä:Huolto tulee suorittaa vain määriteltyjen sähköturvallisuusmenettelyjen mukaisesti.
Turvallisuus on siis järjestelmävastuu. Tuotteen rakentamisen, asennuksen, suojauksen, maadoituksen, dokumentaation ja käyttömenettelyjen on tuettava toisiaan.
Mitkä sovellukset käyttävät instrumenttijännitteen mittausta?
Jännitteen mittaamista tarvitaan monissa osissa nykyaikaista sähköinfrastruktuuria. Tarkka muuntajan kokoonpano riippuu verkkojännitteestä, fyysisestä ympäristöstä, tarkkuusvaatimuksista, suojausjärjestelmästä ja kytketyn laitteen tyypistä.
Tukee jännitteen mittausta, suojausta, ohjausta, mittausta ja valvontaa saapuvien ja lähtevien piirien välillä.
Tarjoaa jännitesignaaleja moottoreille, muuntajille, syöttöjohdoille, suojajärjestelmille ja sähkövalvontaan.
Tukee jännitteen seurantaa ja suojausta aurinko-, tuuli- ja muissa tuotantoon liittyvissä verkoissa.
Tarjoaa mittaussignaaleja suuria tiloja palveleville keskijännitteisille sähkönjakelujärjestelmille.
Sopii keskijännitekokoonpanoihin, joissa mittaus ja releen suojaus tarvitsevat ohjatun jännitesignaalin.
Tarjoaa suhteellisia jännitetietoja valvontaa, ohjausta, synkronointia ja sähköjärjestelmien automatisointia varten.
Sähköasemasovellukset
Sähköasemat vaativat usein jännitesignaaleja suojareleille, mittauksille, ohjausjärjestelmille ja käyttäjän valvontaan. Muuntajasta voi siten muodostua kriittinen rajapinta ensisijaisen verkon ja valvomon välillä.
Teollisuustilat
Suurissa teollisuuslaitoksissa voi olla useita keskijännitesyöttölaitteita, jotka palvelevat moottoreita, muuntajia, prosessilaitteita ja jakelukeskuksia. Jännitteen mittaus tukee sekä rutiinivalvontaa että suojatoimintoja.
Uusiutuvat energiajärjestelmät
Aurinko- ja tuulilaitteistoissa käytetään sähkönkeräys- ja muunnosjärjestelmiä, joissa jännitteen mittaus voi tukea suojausta, valvontaa, synkronointia ja verkon ohjausta.
Kojeistosovellukset
Kompaktit valuhartsimallit voidaan integroida sisätiloissa oleviin kojeistokokoonpanoihin, joissa tila, eristys, kontaminaatiovastus ja johtojen saavutettavuus on tasapainotettava.
Liikerakennukset
Suuret kaupalliset tilat voivat käyttää keskijännitesyöttöä ja sisäisiä jakelujärjestelmiä. Laitteen jännitteen mittaus voi tarjota tietoa energianhallinta- ja suojajärjestelmille säilyttäen samalla vaaditun eron ensiöpiiristä.
Kaikissa näissä sovelluksissa muuntaja tulee valita todellisen sähköverkon ympärille yleisen tuoteluokan sijaan.
Mitä yleisiä valintavirheitä tulisi välttää?
Monet mittausongelmat alkavat määrittelyvaiheessa. Muuntajalla voi olla oikea nimellinen ensiöjännite, vaikka se ei silti sovellu, koska toisiosuhde, kuormitus, tarkkuus, eristys, käämijärjestely tai asennusympäristö eivät vastaa projektia.
- Valinta vain ensiöjännitteen mukaan:Myös toisiojännite, tarkkuus, kuormitus, vaihejärjestys ja eristys vaikuttavat.
- Toissijaisen taakan huomioimatta jättäminen:Mittarit, releet, johdot ja liittimet kuormittavat yhdessä toisiopiiriä.
- Väärän käämikokoonpanon käyttäminen:Suojaus ja mittaus voivat vaatia erilliset toisiopiirit.
- Neutraalijärjestelmän huomioimatta jättäminen:Maadoitus ja vaihejärjestely vaikuttavat sopivaan muuntajaliitäntään.
- Sisä- ja ulkovaatimusten yhdistäminen:Ympäristönsuojelun on vastattava asennuspaikkaa.
- Sulakekoordinoinnin näkymät:Ensisijainen suojaus tulee koordinoida muuntajan ja sähköverkon kanssa.
- Johdon pituuden huomioimatta jättäminen:Toissijaiset kaapelit lisäävät kokonaistaakkaa, ja ne tulisi sisällyttää laskelmaan.
- Valinta ilman kaaviota:Pelkkä tuotekuvaus ei välttämättä paljasta koko vaihe- ja käämijärjestelyä.
Ongelma vain suhteessa
Kahdella tuotteella voi olla sama nimellinen ensiö-toissijainen suhde, mutta eri tarkkuus, kuormitus, eristys, fyysiset mitat tai liitäntäjärjestelyt.
Suhde on välttämätön, mutta se ei riitä täydelliseen tekniseen vertailuun.
Ongelma "sama tuote kaikkialla".
Sisäkäyttöisellä kojeistosovelluksella ja avoimella ulkosähköasemalla on olennaisesti erilaiset ympäristövaatimukset. Yhden yleisen konfiguraation käyttäminen ilman paikan olosuhteiden arviointia voi luoda vältettäviä riskejä.
Epätäydellinen toisiopiirin ongelma
Insinöörit määrittävät toisinaan muuntajan tunnistamatta täysin loppuvirran mittareita ja suojareleitä. Tämä voi vaikeuttaa todellisen kuormituksen ja tarkkuusolosuhteiden tarkistamista.
Dokumentaatioongelma
Teknisistä asiakirjoista tulee tehdä selväksi käämin liittimet, suhteet, kytkentäkaavio, eristystyyppi, asennusjärjestely ja nimellisolosuhteet. Puutteellinen dokumentaatio voi tehdä asennuksesta ja käyttöönotosta tarpeettoman vaikeaa.
Mitä ammattilaisten teknisten eritelmien tulisi sisältää?
Ammattimaisten eritelmien tulisi tarjota riittävästi tietoa sähköinsinööreille, hankintaryhmille, valmistajille, asentajille, käyttöönottohenkilöstölle ja huoltohenkilöstölle, jotta he ymmärtävät tarkalleen, mitä muuntajakokoonpanoa tarvitaan.
| Määrittelyalue | Määritettävät tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Ensisijainen järjestelmä | Nimellisjännite, taajuus, vaihejärjestely | Määrittää sähköisen toimintaympäristön |
| Toissijainen järjestelmä | Toisiojännite ja käämitysjärjestely | Sopii mittareille, releille ja ohjauspiireille |
| Tarkkuus | Tarkkuusluokka ja sovellettavat käyttöolosuhteet | Vahvistaa soveltuvuuden mittaukseen tai suojaukseen |
| Taakka | Nimellinen toissijainen kuorma ja liitetyt kuormat | Tukee tarkkaa toissijaista lähtöä |
| Eristys | Kuiva, valuhartsi-, öljy-, kaasu- tai muu järjestelmä | Täyttää jännite- ja ympäristövaatimukset |
| Asennus | Sisä- tai ulkokäyttöön, asennusmitat, liittimen suunta | Varmistaa fyysisen yhteensopivuuden |
| Suojaus | Sulakkeiden järjestely, maadoitus, releliitännät | Tukee järjestelmän turvallista toimintaa |
| Rakentaminen | Kotelo, kotelo, käämitys, ydin, liittimet | Tarjoaa täydellisen tuotekuvauksen |
| Testaus | Rutiininomainen ja sovellettava suorituskyvyn varmistus | Tukee laatua ja käyttöönoton hyväksyntää |
Aloita sähköverkosta
Eritelmässä tulee ensin määritellä ensisijainen sähköjärjestelmä. Tämä sisältää jännitteen, taajuuden, vaihekonfiguraation, maadoitusjärjestelyn ja aiotun mittauspisteen.
Määritä jokainen toissijainen lähtö
Jokaisella toisiokäämillä tulee olla määritelty tarkoitus. Mittauskäämitystä ja suojakäämitystä ei pidä käsitellä identtisinä pelkästään siksi, että molemmat antavat matalan jännitteen.
Määrittele yhdistetty taakka
Eritelmissä tulee yksilöidä mittarit, releet, muuntimet, ohjauslaitteet, riviliittimet ja likimääräiset kaapelipituudet. Täysi kytketty taakka määrää toisiokäämin todellisen kuormitustilan.
Määrittele eristys- ja ympäristövaatimukset
Asennuspaikka on ilmoitettava selvästi. Sisä- ja ulkojärjestelmät voivat vaatia erilaisia eristeitä, kotelointia, pintakäsittelyä ja ympäristöominaisuuksia.
Määrittele fyysiset mitat
Asennusmitat, liittimien paikat, kiinnitysreiät, kokonaiskorkeus, leveys ja syvyys voivat olla kriittisiä, kun muuntaja asennetaan kojeiston sisälle.
Määrittele kytkentä- ja kytkentäkaaviot
Ohjatun kaavion tulee tunnistaa ensisijaiset liittimet, toisioliittimet, käämityssuhteet, maadoituskohdat ja ulkoiset suojajärjestelyt.
Määrittele tarkastus ja testaus
Testauksen tulee vastata muuntajan tyyppiä ja projektin vaatimuksia. Rutiinitarkistukset voivat sisältää sähköisen suorituskyvyn, eristykseen liittyviä tarkastuksia, käämityssuhteita ja toiminnan tarkastuksen.
Varmista ensiöjännite, toisiojännite, taajuus, vaihejärjestys, maadoitusjärjestelmä, tarkkuus ja kuormitus.
Tarkista mitat, asennusasento, liittimen suunta, kotelointi ja huoltoon pääsy.
Varmista sisä- tai ulkoaltistus, kosteus, saastuminen, lämpötila, korkeus ja korroosioolosuhteet.
Vahvista ensiösulake, toissijainen maadoitus, releliitännät ja suunniteltu suojausfilosofia.
Käytännöllinen valintatyönkulku
- Määritä ensisijainen verkko:Tunnista jännite, taajuus, vaihekonfiguraatio, maadoitusjärjestely ja mittauspaikka.
- Määrittele toissijaiset vaatimukset:Määritä toisiojännite, käämien lukumäärä ja kunkin lähdön tarkoitus.
- Määritä tarkkuus:Yhdistä tarkkuusluokka mittaus-, valvonta-, suojaus- tai ohjausvaatimuksiin.
- Laske taakka:Sisältää mittarit, releet, johdot, liittimet, muuntimet ja muut liitetyt laitteet.
- Valitse eristys:Valitse sopiva kuiva, valuhartsi-, öljy-, kaasu- tai muu eristysarkkitehtuuri.
- Tarkista ympäristö:Arvioi sisä- tai ulkoolosuhteet, kosteus, saastuminen, lämpötila ja korkeus.
- Tarkista suojaus:Varmista sulakkeen järjestely, maadoitus ja suojapiirin integrointi.
- Tarkista fyysinen kunto:Vahvista asennusmitat ja liitinjärjestely lopullisen asennuksen yhteydessä.
- Tarkista asiakirjat:Varmista, että piirustukset, tyyppikilven tiedot, kytkentäkaavio ja tekniset tiedot kuvaavat samaa kokoonpanoa.
Tämä lähestymistapa luo selkeämmän teknisen polun järjestelmän suunnittelusta tuotteen valintaan. Se vähentää myös mahdollisuutta, että näennäisesti pieni yksityiskohta, kuten taakka tai terminaalin sijainti, tulee ongelmaksi asennuksen aikana.
Mitä ostajien tulee pyytää ennen hyväksyntää?
- Mittapiirustus:Varmista kokonaismitat, kiinnityskohdat, liittimet ja käytettävissä oleva asennustila.
- Kytkentäkaavio:Tarkista ensisijaisen ja toissijaisen liittimen suhteet ja maadoituskohdat.
- Nimikilven tiedot:Vahvista jännitesuhde, taajuus, tarkkuus ja muut nimelliset ominaisuudet.
- Eristyksen kuvaus:Vahvista dielektrinen rakenne ja suunniteltu asennusympäristö.
- Testaustiedot:Vahvista valitulle kokoonpanolle sovellettavat rutiini- tai suorituskykytestit.
Usein kysytyt kysymykset
Mihin jännitemuuntajaa käytetään?
Se vähentää korkean ensiöjännitteen suhteelliseksi toisiojännitteeksi, joka soveltuu mittaukseen, mittaukseen, suojaukseen, valvontaan ja ohjaukseen. Se tarjoaa myös sähköisen erotuksen suurjännitepiirin ja toisiolaitteiden välillä.
Mitä eroa on jännitemuuntajalla ja tehomuuntajalla?
Tehomuuntaja on suunniteltu ensisijaisesti siirtämään sähköenergiaa piirien välillä, kun taas instrumentin jännitemuuntaja on suunniteltu antamaan suhteellinen jännitesignaali mittausta ja suojausta varten. Sen toissijainen lähtö on tarkoitettu liitettyihin instrumentteihin ja ohjauslaitteisiin massatehosiirron sijaan.
Miten sähkömagneettinen suunnittelu toimii?
Sähkömagneettinen rakenne käyttää ensiö- ja toisiokäämiä, jotka on kytketty magneettisydämen kautta. Ensiöjännite muodostaa magneettivuon, joka indusoi suhteellisen jännitteen toisiokäämiin.
Mitä muunnossuhde tarkoittaa?
Muunnossuhde kuvaa ensiö- ja toisiojännitteen suhteellista suhdetta. Se mahdollistaa korkean järjestelmäjännitteen edustamisen alemmalla toisiojännitteellä, jota voidaan käsitellä mittareilla ja releillä.
Miksi tarkkuusluokalla on väliä?
Tarkkuusluokka määrittelee sallitun mittausvirheen tietyissä olosuhteissa. Mittaus-, valvonta- ja suojaussovelluksilla voi olla erilaisia vaatimuksia, joten valitun luokan tulee vastata aiottua toimintoa.
Mikä on taakka toisiopiirissä?
Taakka on toisiokäämiin kytketty kuorma. Se sisältää laitteita, kuten mittareita, suojareleitä, muuntimia, liittimiä ja liitäntäkaapeleita. Kokonaistaakka voi vaikuttaa toissijaiseen suorituskykyyn ja tarkkuuteen.
Miksi muuntajassa voi olla useita toisiokäämiä?
Useat toisiokäämit voivat mahdollistaa erillisten piirien suorittamisen eri toiminnoissa. Esimerkiksi yksi käämi voi palvella mittausta, kun taas toinen tukee suojausta tai muuta määriteltyä sovellusta.
Mitä eroa on kuivatyypin ja valuhartsirakenteen välillä?
Molemmat välttävät tavanomaista nesteeristystä, mutta valuhartsirakenteessa käytetään epoksihartsia valittujen komponenttien kapseloimiseen. Tämä voi luoda tiiviin, mekaanisesti vakaan rakenteen, joka kestää hyödyllisesti kosteutta ja saastumista sopivissa sisäsovelluksissa.
Milloin ulkokäyttöön tarvitaan?
Ulkokokoonpanoa käytetään, kun muuntaja asennetaan avoimeen paikkaan, kuten ulkosähköasemaan. Suunnittelussa tulee ottaa huomioon sade, kosteus, lämpötilan vaihtelut, saastuminen, ultraviolettialtistus ja muut työpaikan olosuhteet.
Voiko samaa muuntajaa käyttää sisällä ja ulkona?
Ei välttämättä. Sähköluokitukset voivat näyttää samanlaisilta, mutta kotelointi, eristys, pintasuojaus, ympäristönkestävyys ja asennusvaatimukset voivat vaihdella merkittävästi sisä- ja ulkoasennusten välillä.
Mikä on kapasitiivinen jännitemuuntaja?
Kapasitiivinen jännitemuuntaja käyttää kapasitiivista jännitteen jakoa yhdessä muuntajaosan kanssa skaalatun jännitesignaalin saamiseksi. Sitä voidaan käyttää sopivissa suurjännitemittaus- ja suojaussovelluksissa ja se voi myös tukea tiettyjä viestintätoimintoja suunnittelusta riippuen.
Mikä on elektroninen jännitemuuntaja?
Elektroninen jännitemuuntaja tai anturi käyttää anturielementtiä ja elektronista signaalin muuntamista suhteellisen lähdön aikaansaamiseksi. Sen määrittelyssä on otettava huomioon anturitekniikka, lähtöliitäntä, tarkkuus, tehovaatimukset, ympäristöolosuhteet ja loppupään laitteiden yhteensopivuus.
Miten jännitemuuntaja tukee releen suojausta?
Se syöttää skaalatun jännitesignaalin suojareleille. Suojausjärjestelmästä riippuen rele voi käyttää tätä signaalia toimintoihin, kuten ylijännite-, alijännite-, suuntalogiikka-, synkronointi- tai muihin sovelluskohtaisiin suojalaskelmiin.
Miksi toissijainen maadoitus on tärkeä?
Määritelty toissijainen maadoitusjärjestely muodostaa ohjatun sähköisen referenssin ja tukee toisiopiirin turvallisuutta. Tarkan maadoitusmenetelmän tulee noudattaa laitesuunnittelua ja sovellettavia sähkövaatimuksia.
Miksi korkeajännitesulake voi olla mukana?
Sulake voi tarjota ensiöpuolen suojan muuntajalle ja auttaa rajoittamaan tiettyjen sisäisten vikojen seurauksia. Sen luokitus ja koordinointi on sovitettava muuntajaan ja ympäröivään sähköverkkoon.
Mitkä tekniset tiedot kannattaa tarkistaa ennen tilaamista?
Tärkeitä tietoja ovat ensiöjännite, toisiojännite, taajuus, vaihekonfiguraatio, maadoitusjärjestely, tarkkuusluokka, kuormitus, käämikokoonpano, eristystyyppi, asennuspaikka, mitat, liitinjärjestely, suojausvaatimukset ja sovellettavat testausvaatimukset.
Voidaanko jännitemuuntaja räätälöidä tiettyä kojeistoprojektia varten?
Projektikohtaiset konfiguraatiot voivat sisältää jännitesuhteen, toisiokäämien järjestelyn, asennusmitat, liitinkokoonpanon, eristysrakenteen, sulakkeiden integroinnin ja muut määritellyt tekniset vaatimukset. Räätälöityjä suunnitelmia tulee valvoa hyväksyttyjen piirustusten ja teknisten eritelmien avulla.
Miksi muuntaja ja rele tai mittari pitäisi määrittää yhdessä?
Toisiolaite muodostaa osan muuntajan todellisesta kuormituksesta ja määrittää tarvittavat signaalin ominaisuudet. Muuntajan koordinointi liitetyn mittarin tai releen kanssa auttaa varmistamaan, että suhde, tarkkuus, kuormitus ja johdotusolosuhteet ovat sopivat koko mittausketjulle.
Kuinka parempi jännitteen mittaus voi vahvistaa sähköjärjestelmän suojausta?
Luotettava jännitetieto on yksi nykyaikaisen sähkösuojauksen ja ohjauksen perusta. Operaattoreiden on tiedettävä, mitä ensisijaisessa verkossa tapahtuu, mittarit tarvitsevat vakaat mittaussignaalit ja suojareleet luotettavat sähkötulot tehdessään päätöksiä poikkeavista olosuhteista.
Instrumenttimuuntajatekniikka luo sillan näiden vaatimusten ja suurjännitesähköjärjestelmän välille. Suhteellisen toissijaisen signaalin ja sähköisen erotuksen ansiosta laitteisto mahdollistaa mittaus- ja suojalaitteiden toiminnan hallittavalla jännitteellä samalla kun ne pysyvät toiminnallisesti kytkettyinä ensisijaiseen verkkoon.
Valintaprosessi tulee aloittaa varsinaisesta hakemuksesta. Ensisijainen jännite, toisiojännite, taajuus, vaihekonfiguraatio, maadoitusjärjestely, tarkkuus, kuormitus, käämien määrä, eristys, asennusympäristö, suojaus ja fyysiset mitat tulee määrittää ennen tuotteen viimeistelyä.
Myös tekniikan valinnalla on merkitystä. Sähkömagneettiset järjestelmät ovat edelleen laajalti sovellettavissa keskijännitteen mittaukseen ja suojaukseen. Kapasitiiviset suunnittelut voivat tarjota sopivia ratkaisuja tiettyihin korkeajännitteisiin sovelluksiin, kun taas elektroniset anturitekniikat voivat tukea yhä digitaalisempia sähköarkkitehtuureja.
Ympäristö- ja mekaaniset olosuhteet tulee huomioida yhtä huolellisesti. Sisälaitteet voivat toimia valvotussa kojeistoympäristössä, kun taas ulkoyksiköiden on taisteltava sään, saastumisen, lämpötilan vaihtelun ja ultraviolettialtistuksen kanssa.
Valmistajille ja projektiryhmille tarkka dokumentointi on yhtä tärkeää kuin itse laitteisto. Mittapiirustukset, käämikaaviot, tyyppikilven tiedot, liitintunnisteet, eristystiedot, testaustiedot ja asennusohjeet mahdollistavat muuntajan oikean integroinnin lopulliseen sähköjärjestelmään.
Lopulta oikein määriteltyJännitteen muuntajaon enemmän kuin mittauskomponentti. Se on rajapinta ensiöverkon ja mittaus-, suojaus-, valvonta- ja ohjausjärjestelmien välillä, mikä pitää nykyaikaisen sähköinfrastruktuurin havainnoitavissa ja hallittavissa.
Tarvitsetko jännitteenmittausratkaisun sähköjärjestelmääsi?
Comewilltukee sovelluskohtaisia jännitteenmittausratkaisuja, jotka kattavat sisä- ja ulkokokoonpanot, käämitysjärjestelyt, eristysjärjestelmät, suojausvaatimukset ja räätälöidyt tekniset tiedot. Hankevaatimuksia ja teknisiä keskusteluja varten,ota meihin yhteyttä.
