LMZK-10 virtamuuntaja

Comewill, johtava Kiinan valmistaja ja toimittaja, tarjoaa sinulle LMZK-10-virtamuuntajan, joka tarjoaa keskeisiä etuja, kuten kompaktin koon, irrotettavan ytimen asennuksen helpottamiseksi ja korkean tarkkuuden mittauksen tuodun piiteräksen avulla. Se on suunniteltu erityisesti 10 kV:n pienikokoisille kojeistoille.

Tällä LMZK-10-virtamuuntajalla on keskeisiä etuja, kuten pieni koko, kevyt paino, kytkettävä ja helppo asennus, ja se soveltuu laajalti kompaktien täysin eristettyjen rengasverkkokytkinlaitteiden hankintatarpeisiin. Se sopii erityisen hyvin yhdistettäväksi etäpäätelaitteiden, kuten RTU ja FTU, kanssa näytteenottoyksiköksi, joka tarjoaa kokonaisvaltaisen ratkaisun ja tietotuen koko järjestelmälle. Hankinnan ja asennuksen jälkeen alkuperäistä johdotusta ei tarvitse muuttaa. Se voidaan asentaa suoraan liitettyihin tulo- ja ulostulokaapeleihin, mikä tekee käytöstä yksinkertaista ja nopeaa, mikä vähentää merkittävästi teknisen asennuksen kustannuksia. Tällä hetkellä sitä on laajalti käytetty pienikokoisissa täysin eristettyissä rengasverkkokytkimissä, kuten SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS jne., ja se soveltuu myös yhdistettyjen sähköasemien, kaapelinjakelulaatikoiden ja muiden laitteiden hankinta- ja tukitarpeisiin.

Sydänmateriaalien ja prosessien osalta LMZK-10-virtamuuntaja käyttää magneettisina materiaaleina korkealaatuisia tuotuja korkean läpäisevyyden piiteräslevyjä, joilla on irrotettavan rautasydämen ominaisuudet ja pienet magneettipiirin häviöt. Hartsi on tyhjiövalettu paloa hidastavan muovikuoren sisään, sillä on erinomainen kosteudenkestävyys, vakaa suorituskyky ja ei tarvetta myöhempään huoltoon, mikä täyttää hankinnan kustannustehokkuusvaatimukset pitkäaikaiseen käyttöön. Kiinnitä asennuksen aikana kaksi puolipyöreää rengasta vaiheeroteltuun kaapeliin ja kiinnitä ne puristimilla, jotta ne sulautuvat saumattomasti kaapeliin luoden kauniin ja koordinoidun ulkonäön. Tuote soveltuu 10 KV kaapeleiden hankintaan, joiden tekniset tiedot ovat 35 mm ² - 400 mm ². Puristin on valmistettu korkealaatuisesta ruostumattomasta teräksestä, joka on tukeva ja luotettava. Käytön aikana ei synny pyörrevirtaa, mikä varmistaa laitteen turvallisen toiminnan.

Työ- ja asennusympäristön tekniset vaatimukset - LMZK-10 virtamuuntaja

Kuormapuolen tehokertoimen on täytettävä COS φ=0,8 (hystereesiominaisuudet).
Nimellinen toisiovirta voidaan valita 5A tai 1A eritelmistä vastaamaan eri tehojärjestelmien tarpeita.
Ympäristön lämpötila-alue: Alaraja on -5 ℃, yläraja on 40 ℃ ja päivittäinen keskilämpötila ei saa ylittää 30 ℃.
Nimellinen toimintataajuus tukee kahta yleistä standardia: 50 Hz tai 60 Hz.
Laitteen asennuskorkeutta tulee ohjata 1000 metriin tai alle.
Saastetaso täyttää Level II -standardin ja soveltuu tavanomaisiin teollisuusympäristöihin.

Tuotteen tuotanto ja tarkastus noudattavat tiukasti kansallisia standardeja GB20840.1 ja GB20840.2.

TEKNISET TIEDOT

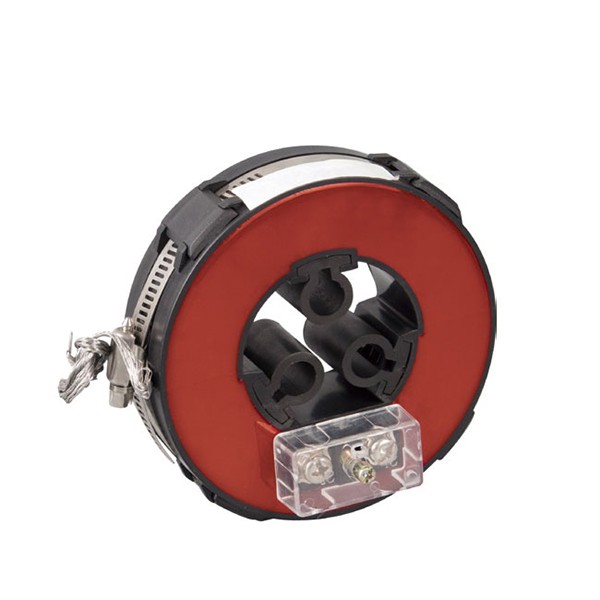

LMZK1

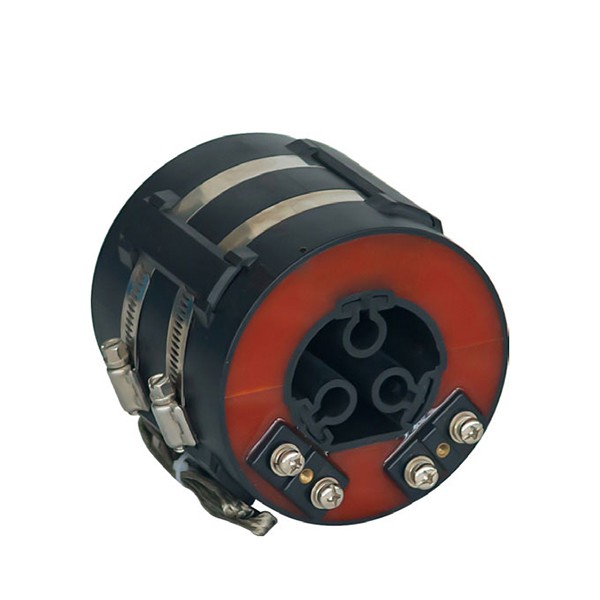

LMZK2

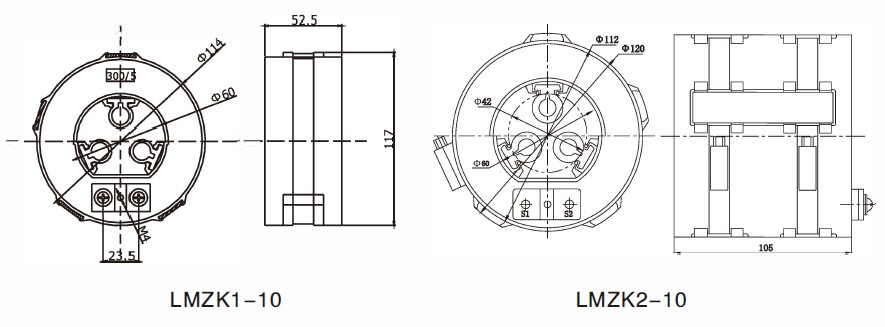

Ääriviivan mitta
