Miksi virtamuuntaja on olennainen komponentti nykyaikaisissa sähköjärjestelmissä?

Curvuokrata muuntajia(CT) on ratkaisevassa roolissa sähköjärjestelmissä, sillä ne tarjoavat tarkan mittauksen suurista virroista ja varmistavat samalla valvontalaitteiden turvallisuuden. Tässä artikkelissa tutkimme virtamuuntajien perusteita, tyyppejä, sovelluksia ja huoltoa sekä käytännön näkemyksiäComewill, alan luotettava valmistaja.

Sisällysluettelo

• Johdatus Current Transformers
• Virtamuuntajien toimintaperiaate
• Virtamuuntajien tyypit
• Virtamuuntajien sovellukset
• Virtamuuntajien käytön edut
• Asennus- ja huoltovinkkejä
• Comewill CT:iden keskeiset tekniset tiedot
• FAQ
• Johtopäätös

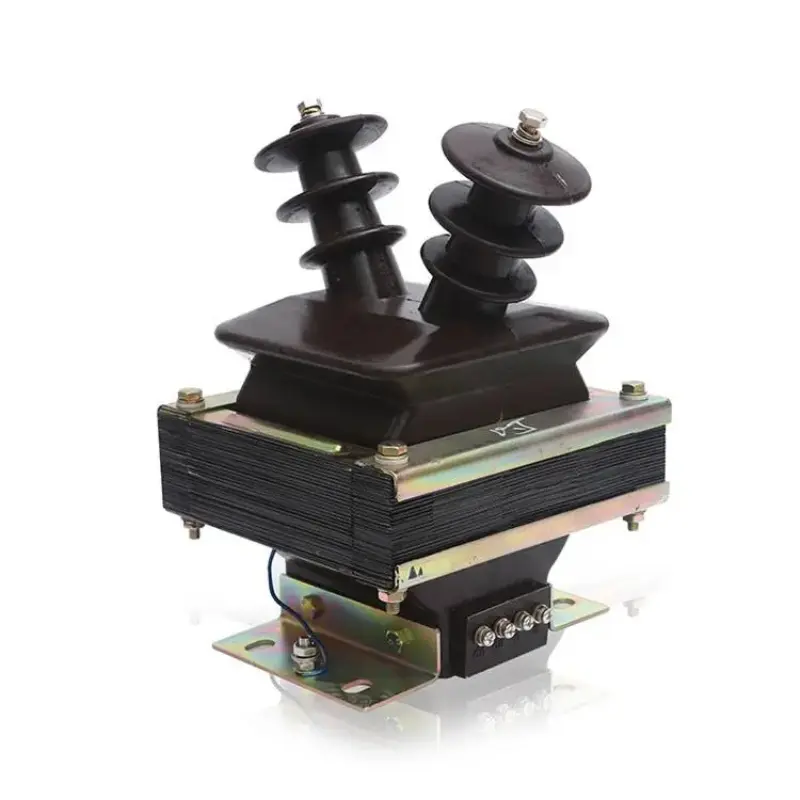

Johdatus Current Transformers

Virtamuuntaja on eräänlainen instrumenttimuuntaja, jota käytetään muuttamaan suuret ensiövirrat pienemmäksi, hallittavaksi toisiovirraksi, joka sopii mittareille, releille ja suojalaitteille. Comewillin CT-sarja takaa tarkkuuden, luotettavuuden ja pitkän aikavälin suorituskyvyn erilaisissa teollisissa ja kaupallisissa sovelluksissa.

Virtamuuntajien toimintaperiaate

Virtamuuntajan toimintaperiaate perustuu sähkömagneettiseen induktioon. Ensiövirta kulkee ensiökäämin läpi, jolloin ytimeen syntyy magneettikenttä. Tämä indusoi suhteellisen virran toisiokäämiin, joka sitten mitataan instrumenteilla. Tämä mahdollistaa suurten virtojen turvallisen ja tarkan valvonnan.

Virtamuuntajien tyypit

Virtamuuntajat voidaan luokitella useisiin tyyppeihin niiden suunnittelun ja sovelluksen perusteella:

• Haavan TT:t:Ensiökäämi kierretään sydämen läpi useilla kierroksilla.
• Bar-tyyppiset TT:t:Ensiöjohdin itse kulkee sydämen läpi.
• Split-core CT:t:Voidaan avata asennettavaksi olemassa olevien johtimien ympärille irroittamatta niitä.
• Toroidaaliset TT:t:Pyöreät CT:t, joita käytetään yleisesti virrankulutuksen seurantaan.

Virtamuuntajien sovellukset

Virtamuuntajia käytetään useilla aloilla, mukaan lukien:

• Sähkönjakelu ja -siirto
• Energian mittaus ja laskutus
• Suojareleet sähköasemilla
• Teollisuuden koneiden valvonta
• Uusiutuvat energiajärjestelmät, mukaan lukien aurinko ja tuuli

Virtamuuntajien käytön edut

• Varmista turvallisuus eristämällä mittauslaitteet suurjännitteistä
• Mahdollistaa sähköjärjestelmien tarkan valvonnan ja ohjauksen
• Pienennä mittareiden ja releiden kokoa ja kustannuksia
• Tarjoa joustavuutta erilaisten CT-tyyppien asennuksessa
• Pitkäikäiset ja vähän huoltoa vaativat ratkaisut

Asennus- ja huoltovinkkejä

1. Varmista aina ennen asennusta, että ensiöpiiri on jännitteetön.
2. Noudata huolellisesti valmistajan ohjeita, mukaan lukien Comewillin ohjeita.
3. Säilytä oikea napaisuus mittausvirheiden välttämiseksi.
4. Tarkasta säännöllisesti eristeen kulumisen tai vaurioiden varalta.
5. Varmista, että toisiokäämit eivät koskaan jää auki, kun ensiö on jännitteellä.

Comewill CT:iden keskeiset tekniset tiedot

Usein kysytyt kysymykset (FAQ)

1. Mikä on virtamuuntajan päätarkoitus?

Päätarkoituksena on pienentää korkea virta alemmalle, hallittavalle tasolle mittaus- ja suojaustarkoituksiin.

2. Voidaanko CT:itä käyttää tasavirtajärjestelmissä?

Ei, virtamuuntajat on suunniteltu vain vaihtovirtajärjestelmille. Tasavirtaa varten käytetään shunttivastuksia tai Hall-efektiantureita.

3. Kuinka valitsen sovellukselleni oikean TT:n?

Harkitse ensisijaisen virran arvoa, tarkkuusluokkaa, eristystasoa ja sovellustyyppiä. Comewill tarjoaa kattavat ohjeet valintaan.

4. Mitä tapahtuu, jos CT:n toisio on auki, kun ensiö on jännitteellä?

Tämä voi tuottaa vaarallisen korkeita jännitteitä ja vahingoittaa CT:tä. Oikosulje aina toisiojohto ennen irrottamista.

5. Kuinka usein TT:t tulee tarkastaa tai huoltaa?

Säännöllisiä tarkastuksia suositellaan vuosittain ja useammin korkean kuormituksen tai ankarissa ympäristöissä.

Johtopäätös

Virtamuuntajat ovat turvallisia ja tarkkoja sähkömittauksia varten välttämättömiä komponentteja. Comewillin asiantuntemuksella voit varmistaa järjestelmien luotettavuuden, tarkkuuden ja pitkän aikavälin suorituskyvyn. Olipa kyseessä teollisuussovelluksia tai energian seurantaa, oikean CT:n valinta on ratkaisevan tärkeää. Jos haluat lisätietoja tai keskustella tarpeistasi,ota meihin yhteyttätänään saadaksesi ammattimaista tukea ja laadukkaita TT-ratkaisuja.
