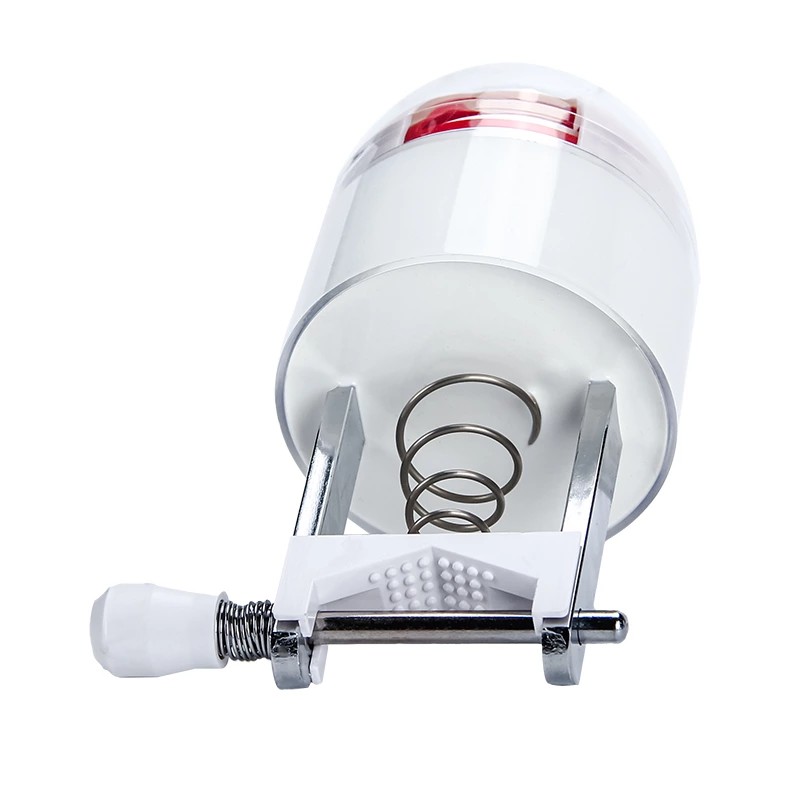

Sisäänvedettävä yläpuolinen vikailmaisin JDX maadoituspaikannus

Ammattimaisena valmistajana Kiinassa Comewillin korkealaatuinen sisäänvedettävä ylävikailmaisin JDX Grounding Locator käyttää kosketuksetonta sähkömagneettista induktiota havaitsemisperiaatteenaan, mikä antaa selkeän visuaalisen osoituksen oikosulkuviasta punaisen kääntökyltin kautta. Laitteen kuori on käsitelty ikääntymistä estävällä materiaalilla ja näytössä on käytetty fluoresoivia materiaaleja, mikä takaa selkeän näkyvyyden myös yöllä. Asiakkaille, jotka tarvitsevat jatkuvaa varastoa tai mukautettuja parametreja, tämä korkealaatuinen tuote toimitetaan suoraan tehtaalta kilpailukykyiseen hintaan, mikä auttaa huoltotiimiä lyhentämään vian paikallistamisaikaa.

Retractable Overhead Fault Indicator JDX Grounding Locator on Comewillin kehittämä vianpaikannuslaite ilmavirtajohtoja varten. Tämä laite tarkkailee linjavirran muutoksia sähkömagneettisen induktion avulla. Kun oikosulkuvika tapahtuu, se aktivoi mekaanisen kääntömekanismin ja näyttää punaisen vikailmaisimen. Sen rakenteessa on käytetty yksiosaista muovausprosessia yhdistettynä nanopintakäsittelytekniikkaan, mikä antaa sille anti-fouling- ja anti-aging ominaisuuksia, mikä tekee siitä sopivan pitkäaikaiseen käyttöön ulkoilmajohdoissa.

Toimintaperiaate

1. Viantunnistuslogiikka

Retractable Overhead Fault Indicator JDX Grounding Locator havaitsee viat oikosulun aikana tapahtuvan äkillisen virranmuutoksen perusteella. Oikosulkuvian ilmetessä vikavirta kulkee asennuspisteen läpi. Laitteen sisällä oleva virrantunnistuselementti havaitsee äkillisen virranmuutoksen ja samanaikaisesti myöhemmät suojatoimenpiteet aiheuttavat linjan virran katkeamisen. Nämä kaksi ehtoa yhdessä muodostavat toiminnan perustan.

Ilmajohtoon asennettu JDX-vikailmaisin toimii tunnistamalla linjavirran sähkömagneettisen induktion avulla. Normaaleissa käyttöolosuhteissa laite on alhaisen virrankulutuksen valmiustilassa; kun oikosulkuvirta kulkee läpi, indusoitu signaali ylittää esiasetetun kynnyksen ja laukaisee käyttömekanismin.

2. Vianpaikannusmenetelmä

Varsinaisissa tarkastuksissa useita JDX-ilmaisimia asennetaan linjan välein. Vian ilmetessä kaikki merkkivalot virransyöttöpuolelta vikakohtaan muuttuvat punaisiksi, kun taas vikapisteen takana olevat merkkivalot pysyvät valkoisina. Tarkastajien tarvitsee vain tarkkailla indikaattorin tilaa reitin varrella; viimeisen punaisen ja ensimmäisen valkoisen ilmaisimen välinen alue on vian paikka. Tämä menetelmä vähentää perinteisten täyden linjan tarkastusten työmäärää paikallisten osien tarkastuksiin, mikä parantaa merkittävästi vianpaikannustehokkuutta.

3. Nollaa mekanismi

Kun vika on poistettu ja virta on palautunut, laite nollautuu automaattisesti esiasetetun ajan kuluttua. Retractable Overhead Fault Indicator JDX Grounding Locator tarjoaa valittavissa olevat nollausajat 6, 12, 24 ja 36 tuntia, jotta ne mukautuvat eri linjojen käyttötarpeisiin, jolloin pylvääseen kiipeävien henkilöiden ei tarvitse nollata manuaalisesti.

Tuotteen rakenne ja materiaalin ominaisuudet

1. Kuorimateriaali

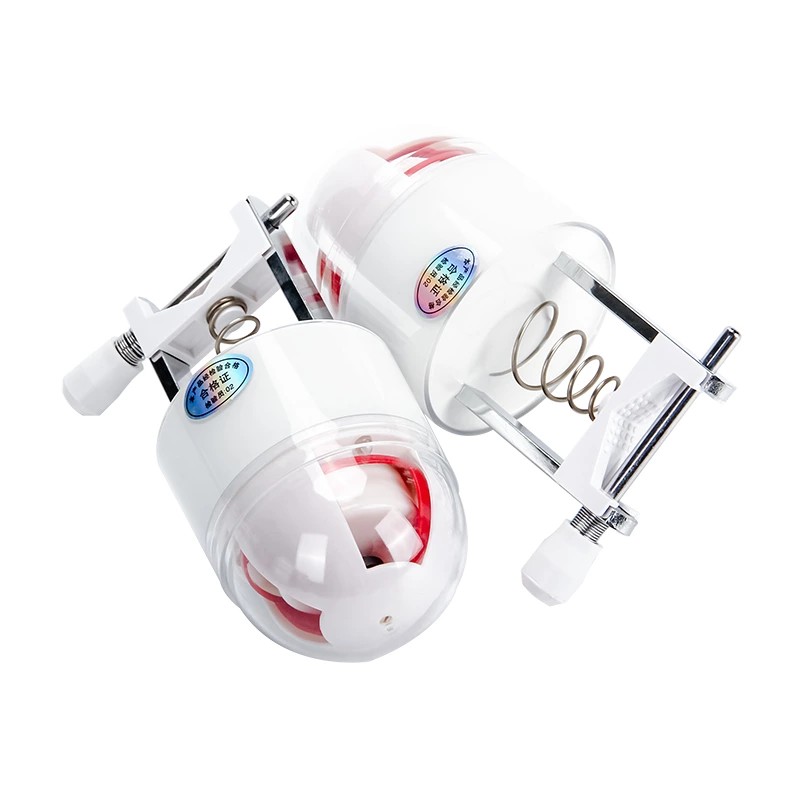

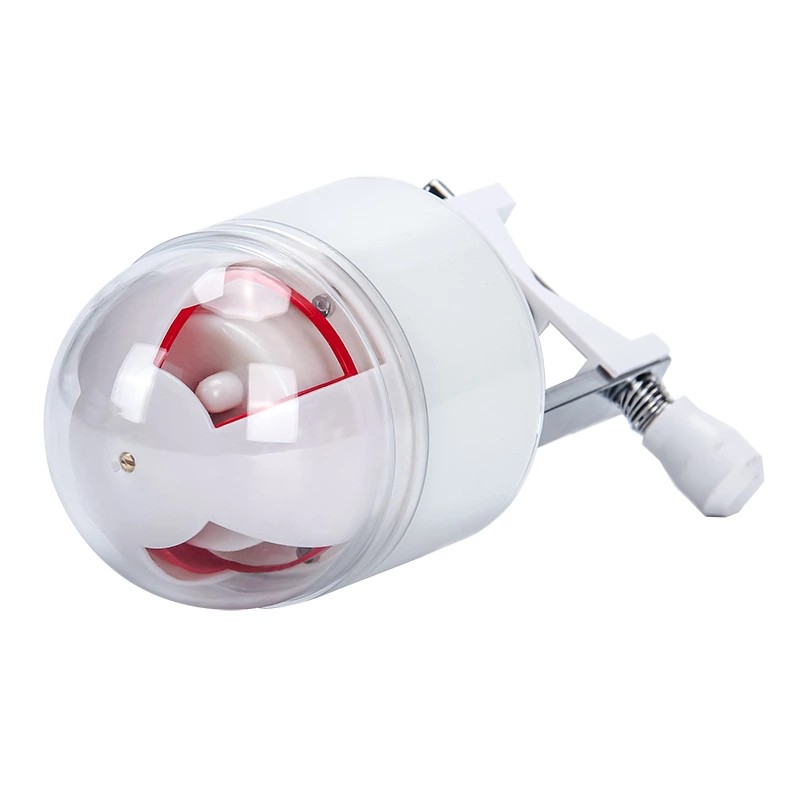

Retractable Overhead Fault Indicator JDX Grounding Locator on valettu yhdeksi kappaleeksi käyttämällä lujia ilmailu- ja avaruusmateriaaleja ja nanoteknologiaa. Kuorella on seuraavat ominaisuudet:

Suuri läpinäkyvyys: Helpottaa sisäisen kääntötilan tarkkailua

Tahrankestävyys: Lika ei tartu helposti pintaan

Vanhenemiskestävyys: Ei haurastu pitkäaikaisessa ulkona auringossa

Huoltovapaa: Ei vaadi lisähuoltoa suunnitellun käyttöikänsä aikana

2. Ydinkomponentin koostumus

3. Näyttötapa

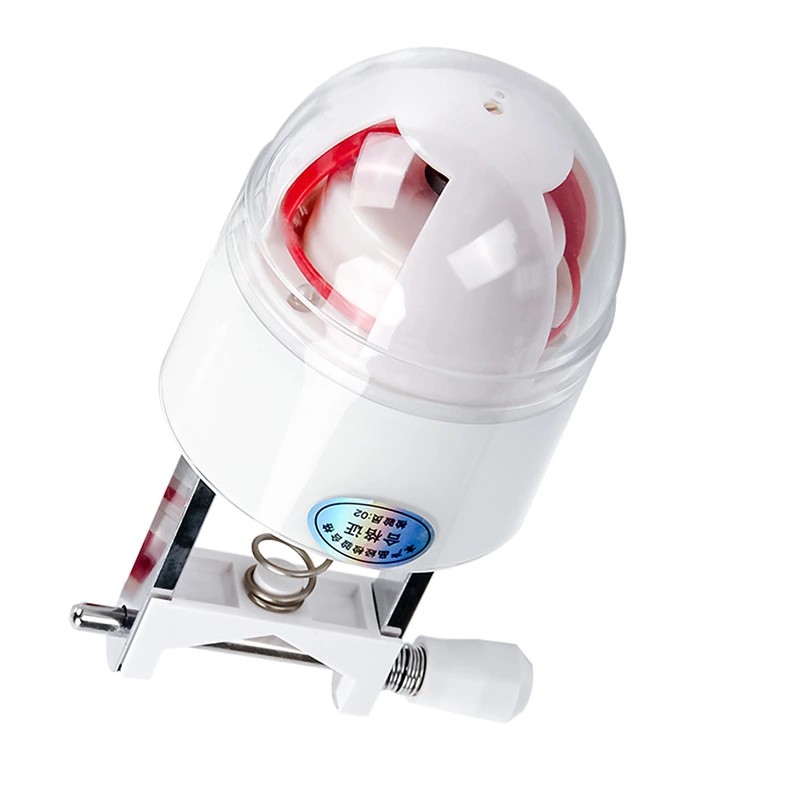

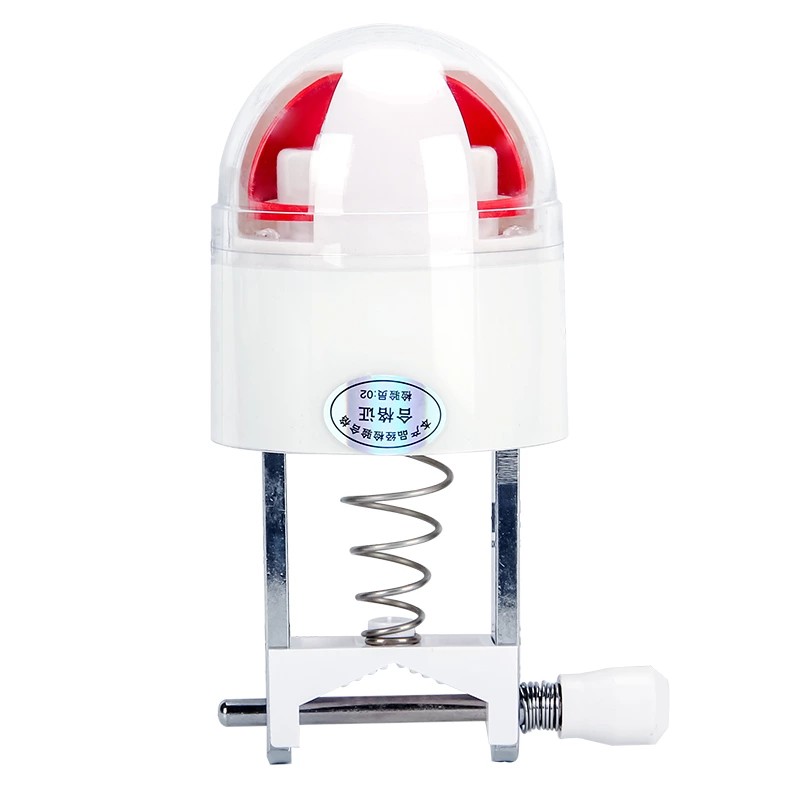

Sisäänvedettävä ylävikailmaisin JDX maadoituspaikannin käyttää mekaanista flip-top-näyttöä. Se on valkoinen normaalikäytössä ja muuttuu punaiseksi, kun se käännetään ylös osoittaen vikaa. Punainen puoli on päällystetty fluoresoivalla materiaalilla, mikä tekee siitä erittäin näkyvän luonnollisessa päivänvalossa ja silti tunnistettavissa yöllä tai hämärässä. Valmistajana Comewill asettaa etusijalle säänkestävyyden näyttömateriaalien valinnassa ja varmistaa, että pyörivät komponentit eivät haalistu tai muotoudu pitkäaikaisessa UV-altistuksessa.

Asennusskenaariot ja tunnistusmenetelmät: Turvallinen ja monipuolinen

Nämä indikaattorit ovat melko joustavia, kun on kyse minne ne voivat mennä. Asennamme ne ilmajohtoihin (pylväisiin), ilmakaapeleihin, maakaapeleihin (kaupunkien alle haudattuihin) ja jopa kojeistokaappien virtakiskoihin. Periaatteessa missä tahansa oikosulkuviat saattavat ilmaantua jakelujärjestelmään.
Koska niitä käytetään niin monissa eri paikoissa, niiden tunnistusmenetelmät on suunniteltu turvallisiksi – ei suoraa kosketusta jännitteisiin osiin. Jännitteen havaitsemiseksi ne havaitsevat spatiaalisen sähkökentän potentiaaligradientin linjan ympärillä. Virran havaitsemiseen he käyttävät sähkömagneettista induktiota - tavallaan kuin muuntajan toiminta. Tämä kosketukseton muotoilu on pelin muuttaja: se pitää laitteen (ja meidät) turvassa korkeajännitteeltä ja helpottaa asennusta. Meidän ei tarvitse katkaista johtoa tai katkaista virtaa asentaaksemme ne – vain kiinnitä ne ja mene.

TOIMINTAPERIAATE

Oikosulun havaitsemisperiaate:

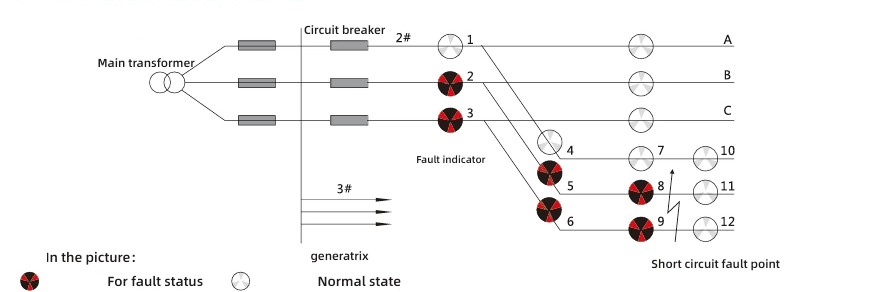

Oikosulkuilmiöiden ominaisuuksien perusteella toimintakriteerinä käytetään äkillistä virran muutosta oikosulun aikana, johon liittyy suojalaitteen sähkökatkos. Vikakaavion tulkintatapa on seuraava: Kun linjan 2 vaiheen A merkkivalot 2, 5 ja 8, vaiheen B merkkivalo ei pala, vaiheen C merkkivalot 3, 6 ja 9 palavat punaisiksi, merkkivalot 11 ja 12 pysyvät valkoisina, voidaan todeta, että kyseisessä lähtevän linjan kohdassa on tapahtunut oikosulkuvika.

TEKNINEN PARAMETRI
