Paneelityypin vian ilmaisin EKL4

Reaaliaikaiset hälytykset suurista vioista: oikosulku ja maadoitus

Tämän paneelityyppisen vikailmaisimen EKL4:n suurin tehtävä on havaita suuret viat ajoissa ja huutaa meitä heti. Siellä oikosulkuvirta- ja maadoitushälytys tulevat esiin – ne kattavat kaksi yleisintä sotkua, joihin törmäät suurjännitelinjoissa.

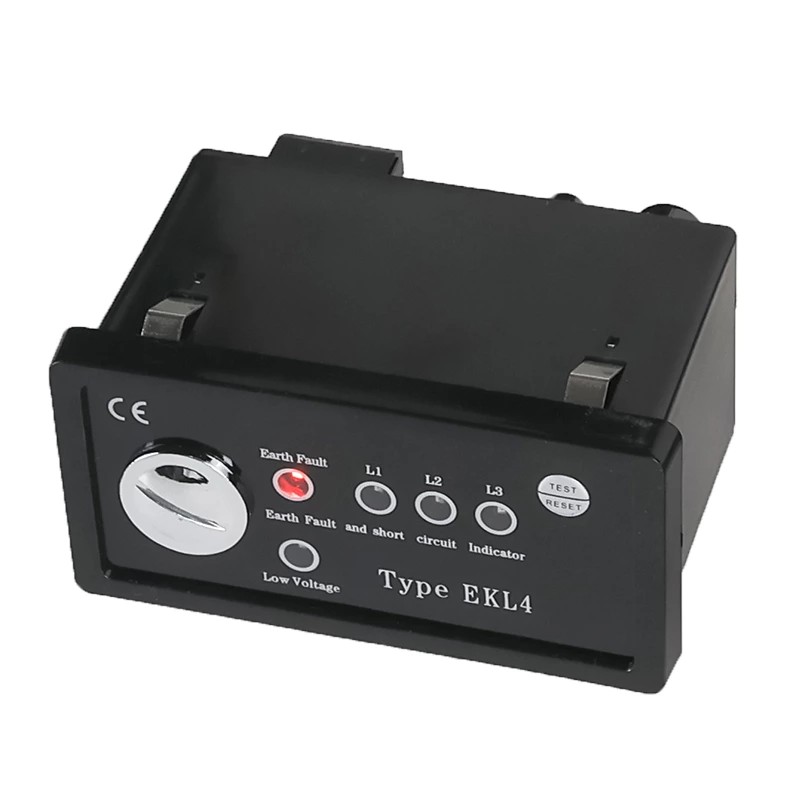

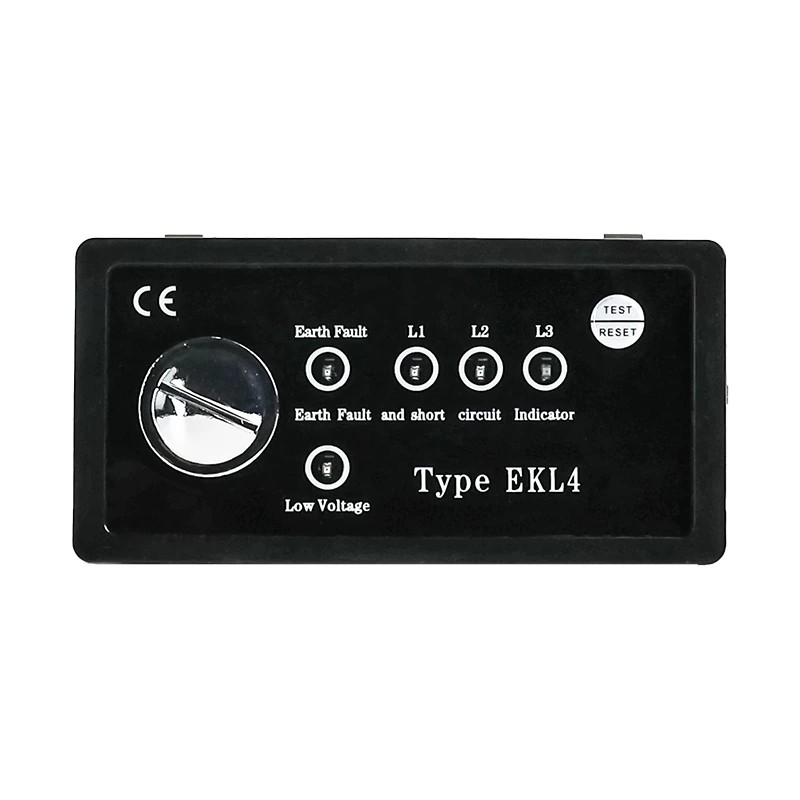

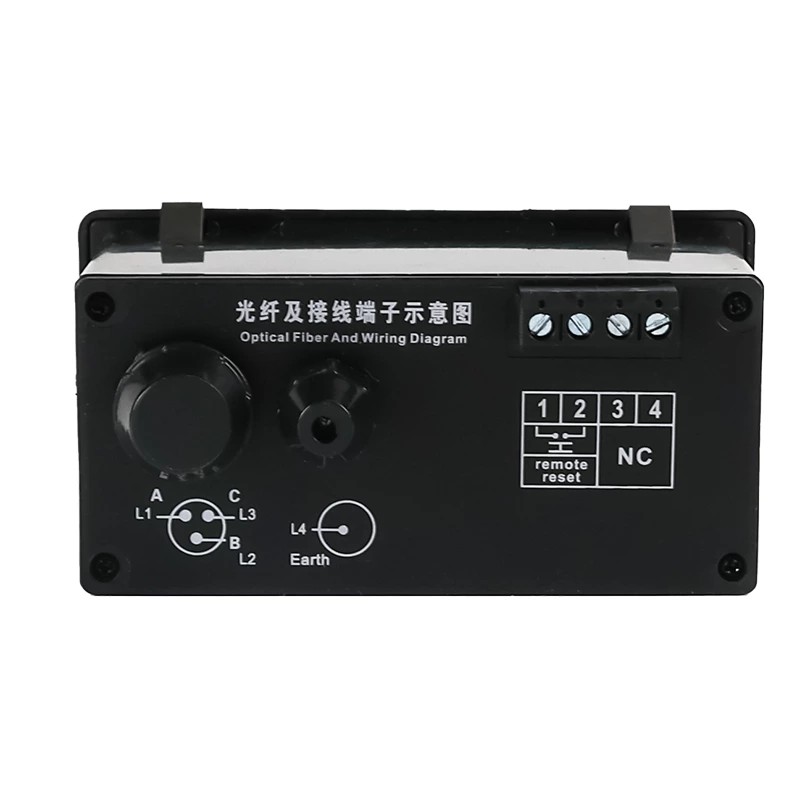

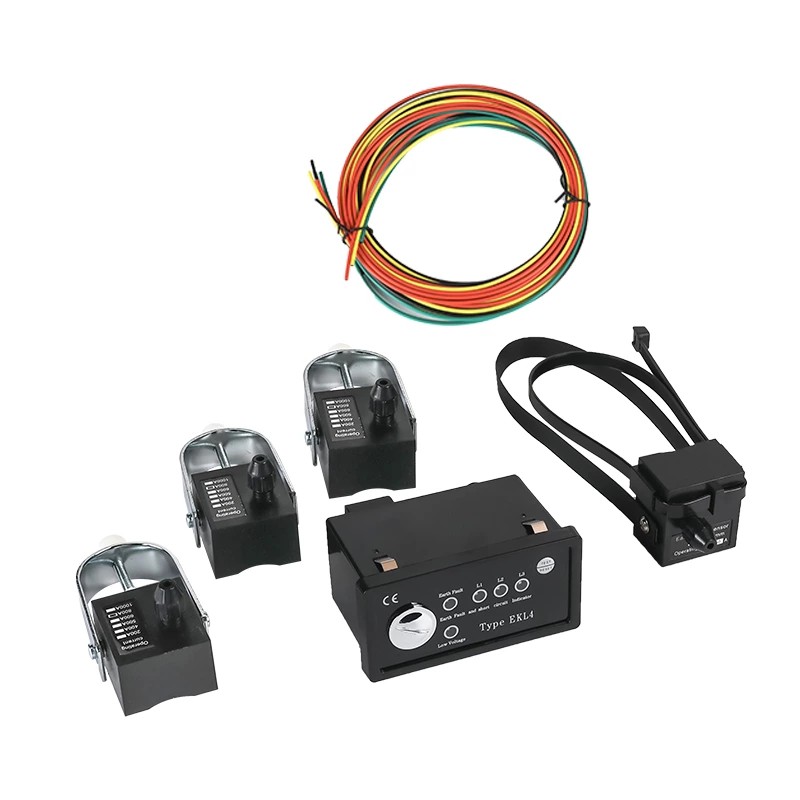

Aloitetaan oikosulkuvirtahälytyksestä. Laitteessa on sisäänrakennettu anturi, joka on liimattu näihin suurjännitekaapeleihin 24/7 ja tarkkailee niitä niiden ollessa käynnissä. Ennen kuin se toimitetaan, voimme asettaa oikosulkuvirran kynnyksen vastaamaan täsmälleen sitä, mitä käyttäjän järjestelmä tarvitsee – tässä ei ole yksikokoista roskaa. Kun linjavirta saavuttaa tai ylittää asetetun määrän, oikosulkuanturi lähettää hälytyssignaalin pääyksikköön heti optisen kuidun kautta. Optinen kuitu on oikea tapa, rehellisesti sanottuna – se on erittäin vakaa, eikä se sotkeudu häiriöihin. Se on pakollinen ankarille ulkopaikoille, kuten rakennustyömaille, joissa on kaikenlaista sähkömelua, tai syrjäisillä maaseudun sähköverkoilla, joissa sää on kaikkialla. Kun pääyksikkö saa signaalin, se tekee kaksi asiaa heti: ensinnäkin se sytyttää vastaavan hälytysvalon paneelissa, jotta me kentällä oleskelevat voimme nähdä sen sekunnin murto-osassa. Toiseksi se voi lähettää signaalin suoraan keskuspääohjausjärjestelmään. Tämä tarkoittaa, että sekä jonossa oleva partioryhmä että toimistossa olevat kaverit saavat hälytyksen samaan aikaan – ei viivettä, mikä lyhentää vastausaikaamme huomattavasti.

Sitten on maadoitushälytys – tästä ei voi neuvotella, siihen ei ole kahta tapaa. Paneelityyppivikailmaisin EKL4 pysäyttää sähköiskuvaaran ja estää järjestelmää paisumasta maadoitusvikojen takia. Järjestelmässä käytetään erityisiä maadoitusantureita, jotka pitävät silmällä käyttäjän kaapeleiden maadoitusvirtaa. Aivan kuten oikosulkukynnystä, maadoitushälyttimen laukaisuarvoa voidaan säätää ennen toimitusta käyttäjän tarpeiden mukaan. Kun maadoituspiirin virta saavuttaa tai ylittää asetetun arvon, maadoitusanturi lähettää hälytyksen pääyksikköön. Pääyksikkö sytyttää sitten oikean hälytysvalon ja voi myös lähettää signaalin pääohjausjärjestelmään. Tämä toiminto on hengenpelastaja kaupunkien sähkönjakeluverkoissa, joissa kaikki kaapelit on ahdettu yhteen kuin sardiinit. Maadoitusvirheet ovat helvetin vaarallisia, jos et saa niitä nopeasti kiinni, ja tämä hälytys on ensimmäinen puolustuslinjamme.

Joustavat palautusvaihtoehdot: Ei ylimääräistä vaivaa huoltohenkilöstölle

Kun hälytys soi, nollaustoiminto on suunniteltu mahdollisimman helpoksi meille paikan päällä oleville tiimeille. Vaihtoehtoja on kaksi – automaattinen ja manuaalinen – joten se sopii kaikkiin tilanteisiin, joissa olemme.br>br> Ensin automaattinen palautus. Olkaamme rehellisiä – huoltotiimit ovat lähes aina täynnä miljoona asiaa kerralla. Jos merkkivalo hälyttää, mutta emme voi nollata sitä manuaalisesti 8 tunnin sisällä, laite vain nollautuu automaattisesti. Tämä säästää valtavasti aikaa, etenkin joukkueille, joiden on katettava suuria voimalinjoja. Sinun ei tarvitse lähettää ketään ajamaan johonkin etäiseen, vaikeapääsyiseen paikkaan vain painaaksesi nollauspainiketta, kun vika on jo korjattu – laite hoitaa sen itse.

Sitten on manuaalinen nollaus. Jos korjaamme vian nopeasti ja haluamme kuitata hälytyksen heti, meidän tarvitsee vain painaa päälaitteen paneelin tyhjennyspainiketta. Tämä välitön nollaus pitää järjestelmän tilan hyvänä ja selkeänä, joten emme joudu hämmentymään uusiin hälytyksiin myöhemmin. Se on erittäin yksinkertainen tehdä – ei erikoistyökaluja eikä hienoa teknistä osaamista. Täydellinen meille alan ihmisille, joiden on pysyttävä liikkeessä ja tehtävä työ tehokkaasti.

Itsetestaustoiminto: Varmista, että se toimii silloin, kun sitä eniten tarvitsemme

Laite on hyvä vain, jos se toimii vian sattuessa – siksi itsetestaustoiminto on niin tärkeä. Näin voimme tarkistaa, toimiiko asia oikein ilman kaikenlaisia ​​monimutkaisia ​​testausvarusteita. Sinun tarvitsee vain painaa ja pitää painettuna paneelin tyhjennyspainiketta 2 sekunnin ajan, jolloin se siirtyy itsetestaustilaan. Jos kaikki paneelin tyyppivirheen merkkivalot EKL4 alkavat vilkkua, se tarkoittaa, että laitteen kaikki osat toimivat kuten pitää. Suosittelemme aina tekemään tämän tarkastuksen säännöllisesti – varsinkin ennen huipputehoa, kuten kesällä, kun kaikki käyttävät vaihtovirtaa, tai talvella, kun lämmittimet pyörivät, tai huonon sään, kuten rankkasateiden tai lumimyrskyjen jälkeen, jotka voivat sotkea laitteita. Se on nopea tarkistus, joka antaa meille mielenrauhan, koska tiedämme, että ilmaisin havaitsee vikoja, kun ne ponnahtaa esiin. Tämä on erityisen tärkeää kriittisissä paikoissa, kuten sairaaloiden sähköverkoissa, joissa sähkökatkot voivat olla hengen tai kuoleman, tai teollisuustuotantolinjoilla, joissa seisokit maksavat omaisuuksia – jos laite epäonnistuu siellä, häviöt ovat valtavia.

Alhaisen akun hälytys: Vältä odottamattomia sammutuksia

Alhaisen akun (pienijännite) -hälytys on helppo jättää huomiotta, mutta se on avain laitteen jatkuvaan käyntiin. Monet vikailmaisimet toimivat akuilla, varsinkin alueilla, joissa virtaa ei voi helposti saada. Tämä toiminto tarkkailee akun varausta reaaliajassa. Kun akun jännite laskee liian alhaiseksi, laite laukaisee alhaisen akun hälytyksen – yleensä paneelissa on erityinen merkkivalo. Tämä antaa meille runsaasti aikaa vaihtaa akku ennen kuin laite kuolee odottamatta. Kuvittele, että jos laite sammuu, koska akku on tyhjentynyt ja vika puuttuu - se voi johtaa pitkiin sähkökatkoihin tai jopa turvallisuusriskeihin. Tämä toiminto säästää meidät siltä vaivalta, etenkin syrjäisillä alueilla, joilla ajaminen vain akun varaustason tarkistamiseksi kestää ikuisuuden.

Kuinka kaikki nämä toiminnot toimivat yhdessä todellisessa työssä

Mikään näistä toiminnoista ei toimi yksin – ne kaikki tekevät yhteistyötä tehdäkseen sähkölinjojen ylläpidosta helpompaa ja turvallisempaa. Otetaan esimerkkinä kaupunkien maakaapeliverkko. Jos maadoitusvika tapahtuu, maadoitusanturi havaitsee sen välittömästi ja lähettää hälytyksen pääyksikköön. Pääyksikkö hälyttää sitten sekä kentällä että ohjauskeskukseen. Löydämme vian, korjaamme sen ja painamme manuaalista nollauspainiketta hälytyksen poistamiseksi. Ennen kuin pakkaamme tavarat ja lähdemme, teemme nopean itsetestin varmistaaksemme, että laite toimii edelleen. Jos unohdamme nollata sen, automaattinen nollaus käynnistyy 8 tunnin kuluttua, joten ei hätää. Ja jos akku on vähissä, akun heikon hälytys ilmoittaa, että se on vaihdettava seuraavan kerran, kun olemme alueella. Tämä sujuva työnkulku kattaa kaikki vian käsittelyvaiheet, säästäen aikaa ja vähentäen typeriä inhimillisiä virheitä.
