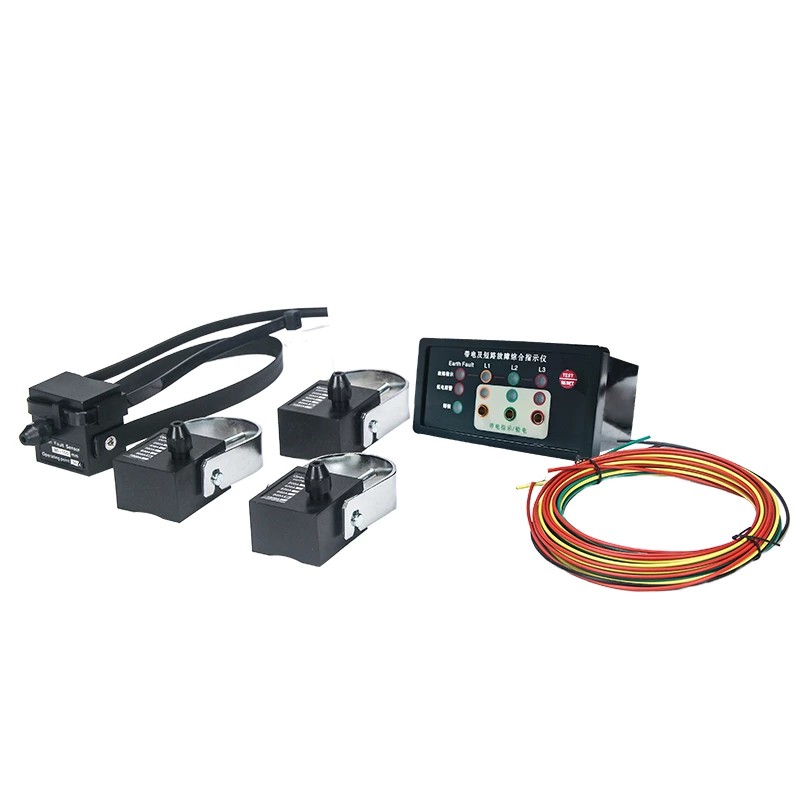

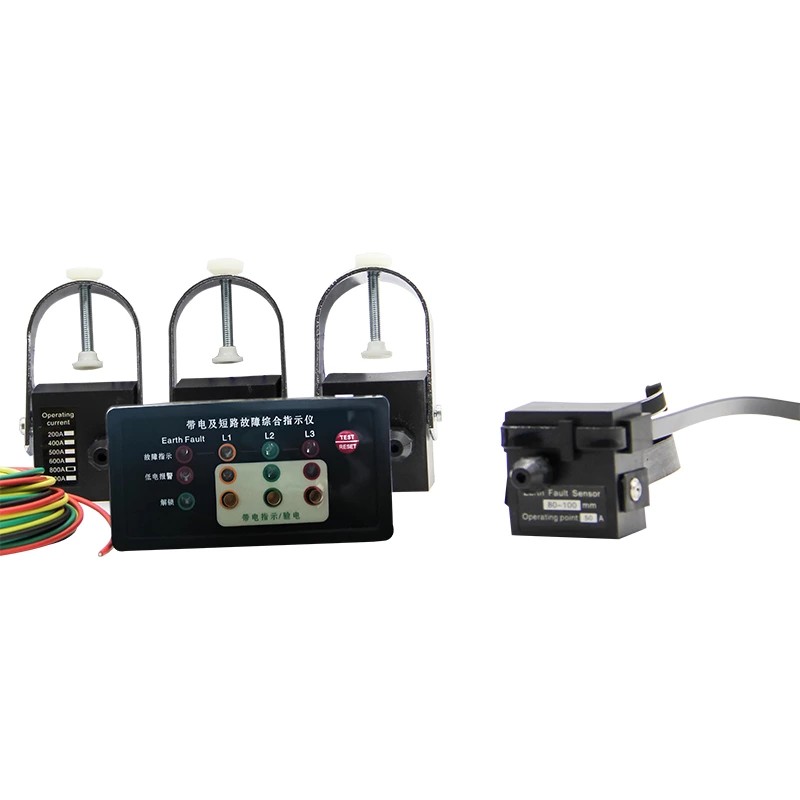

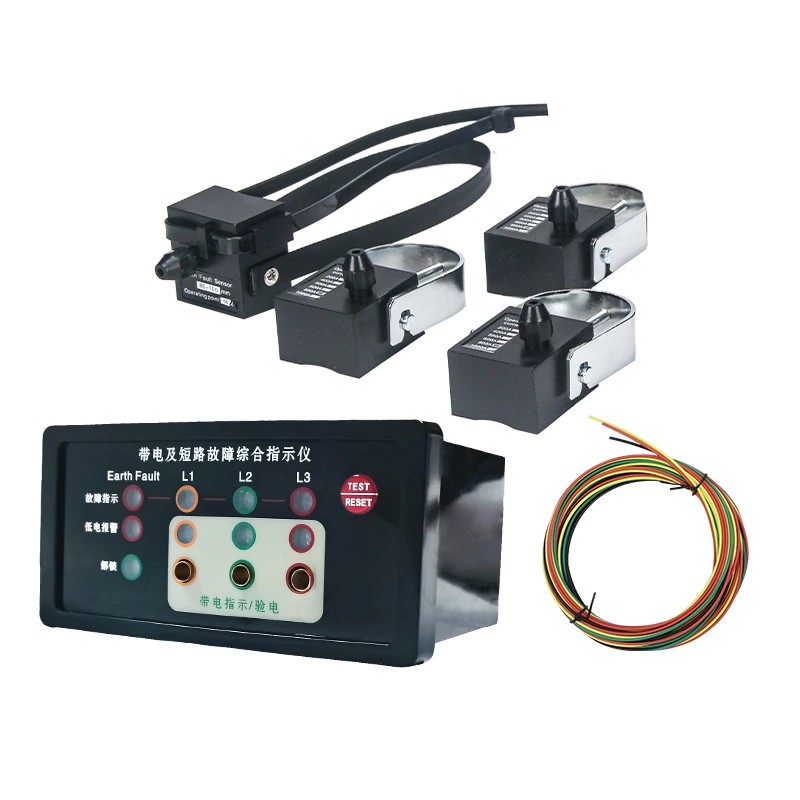

EKL-4DXN Line Fault Indicator Live Status on Comewillin kehittämä online-valvontalaite erityisesti korkeajännitekojeistoille ja alle 20 kV:n jakeluverkkoihin. Tämä laite sisältää vianilmaisu-, jännitteenilmaisu- ja vaiheenvarmistustoiminnot. Modulaarista rakennetta ja kuituoptista viestintätekniikkaa hyödyntäen se voi toimia vakaasti monimutkaisissa sähkömagneettisissa ympäristöissä tarjoten luotettavan tuen päivittäisissä tarkastuksissa ja vikojen diagnosoinnissa sähköjärjestelmissä.
Oikosulkuvikahälytys
Kun linjassa tapahtuu oikosulku, EKL-4DXN Line Fault Indicatorin Live Status -tilaan sisäänrakennettu oikosulkuanturi kaappaa välittömästi vikavirran ja lähettää hälytyssignaalin isäntätietokoneelle valokuitukaapelin kautta. Kuituoptisella tiedonsiirrolla on vahvat häiriönestoominaisuudet, jotka välttävät kojeiston sisällä olevan sähkömagneettisen kohinan vaikutuksen signaalin siirtoon. Vastaanotettuaan signaalin isäntätietokone laukaisee vastaavan oikosulkuvian merkkivalon, mikä auttaa paikan päällä olevaa henkilökuntaa paikantamaan viallisen piirin nopeasti.
Maadoitusvikahälytys
Maadoitusanturi tarkkailee jatkuvasti linjan nollasekvenssivirtaa. Kun maasulkuvirta saavuttaa tai ylittää esiasetetun hälytysrajan, anturi lähettää signaalin pääyksikköön optisen kuidun kautta ja pääyksikkö aktivoi välittömästi maasulkuhälytyksen. Tämä toiminto auttaa havaitsemaan maadoitusvirheet varhaisessa vaiheessa, estää laitteiden eristyksen huonontumisen ja vähentää sähköiskun riskiä.

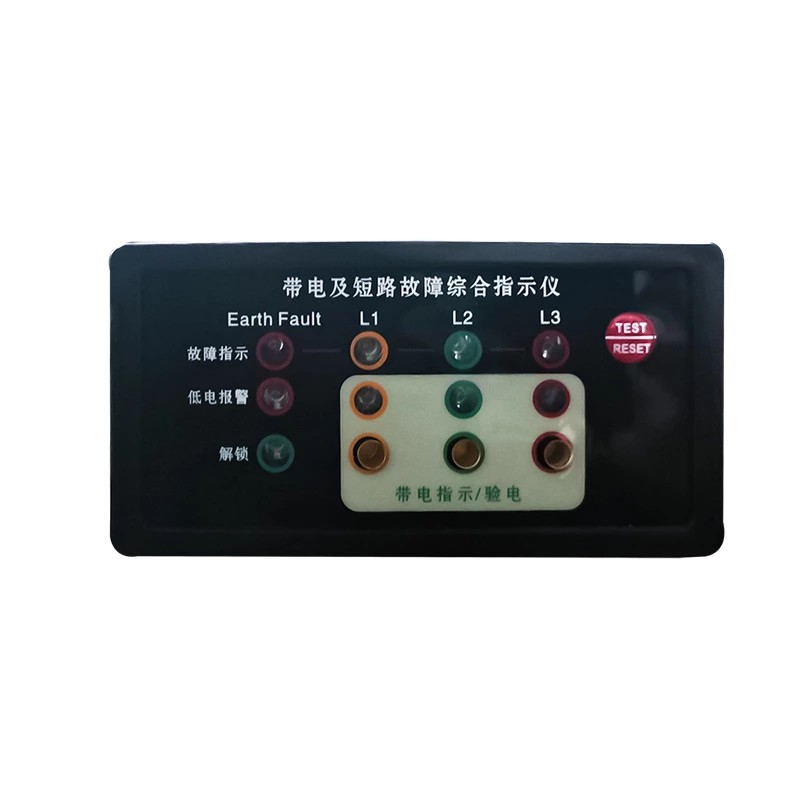

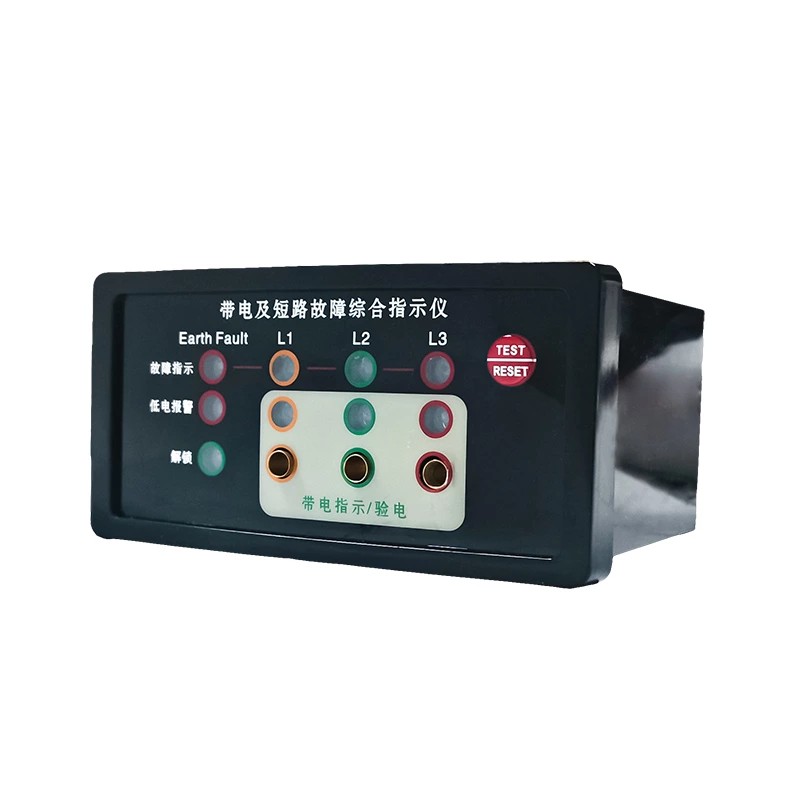

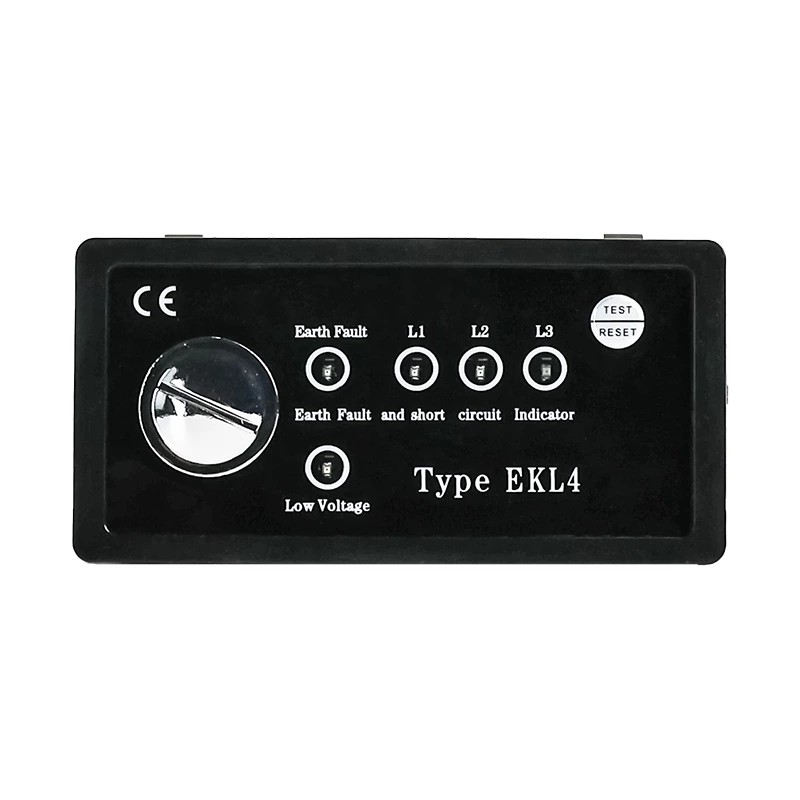

Korkean jännitteen jännitteen tilan ilmaisin: Laadukas EKL-4DXN Line Fault -ilmaisin, jossa on live-tila, valvoo jatkuvasti suurjännitelinjojen jännitteistä tilaa. Pääyksikön paneeli on varustettu kirkkailla LED-ilmaisimilla, jotka vastaavat L1-, L2- ja L3-vaiheita. Merkkivalojen vilkkuminen heijastaa karkeasti jännitetasoa. LEDit saavat virran suoraan suurjännitesähkökentästä kuluttamatta pääyksikön sisäänrakennettua akkua. Tämä muotoilu varmistaa jatkuvan live-tilan ilmaisun ja pidentää akun kokonaiskestoa.
High Voltage Phase Verification: Pääyksikön paneelissa on erillinen vaiheen tarkistusliitäntä. Huoltohenkilöstö voi käyttää tätä liitäntää korkeajännitteisen jännitteisen tulosignaalin ja vikailmoituksen tarkkuuden testaamiseen ja vahvistamiseen. Tämän toiminnon käyttäminen vaiheen tarkistamiseen ennen linjaliitäntä- tai huoltotöiden suorittamista auttaa välttämään vaihevirheistä johtuvia laitevikoja.
EKL-4DXN tarjoaa kolme nollaustilaa sopeutuakseen erilaisiin työrytmeihin eri paikoissa:
Automaattinen nollaus: Vian poistamisen jälkeen laite voi nollata automaattisesti ennalta asetettuna aikana. Valinnaiset palautusvälit sisältävät 8 sekuntia, 12 tuntia, 24 tuntia ja 48 tuntia (tehdasasetus on 12 tuntia). Tämä tila sopii valvomattomiin tai etäkohteisiin, mikä vähentää huoltohenkilöstön suorittamien paikan päällä tapahtuvien nollausten tiheyttä.
Manuaalinen nollaus: Kun vika on korjattu, paikan päällä oleva henkilökunta voi suoraan painaa "Reset/Test"-painiketta EKL-4DXN Line Fault -ilmaisimen Live Status -paneelilla poistaakseen hälytyksen tilan välittömästi ja varmistaakseen, että laitteen ilmaisu on yhdenmukainen nykyisen linjan tilan kanssa.
Remote Reset: Laite tukee hälytyssignaalien lähettämistä ohjauskeskukseen ja voi myös vastaanottaa etänollauskomentoja ohjauskeskuksesta. Suurissa jakeluverkoissa, joissa on useita etälaitteita, tämä toiminto auttaa lähettäjiä hallitsemaan laitteen tilaa etänä, mikä vähentää tarpeettomia käyntejä paikan päällä.
Automaattinen testitoiminto: Varmistaaksesi, että laite on normaalissa toimintakunnossa, käyttäjä voi painaa "Reset/Test" -painiketta päälaitteen paneelissa. Tällä hetkellä L1-, L2-, L3- ja L4-merkkivalot vilkkuvat yhdeksän kertaa ja nollautuvat sitten automaattisesti. Testi voidaan lopettaa myös manuaalisesti painamalla painiketta uudelleen. Tämä yksinkertainen itsetestausprosessi auttaa henkilökuntaa varmistamaan nopeasti, että ilmaisintoiminnot ovat normaalit ennen käyttöä, jolloin ylimääräisiä testauslaitteita ei tarvitse kuljettaa mukana.
Pienjännitehälytys:
EKL-4DXN Line Vikailmaisin Live Status -tilassa saa virtansa sisäänrakennetusta litiumakusta. Kun akun jännite on alhaisempi kuin normaali toiminta-alue, laite laukaisee matalajännitehälytyksen, joka kehottaa käyttäjää vaihtamaan pariston ajoissa. Tämä toiminto auttaa estämään sitä, että laite ei näytä tarkasti vikatietoja akun tyhjentymisen vuoksi, mikä ylläpitää laitteen jatkuvaa luotettavuutta.
Ammattimaisena valmistajana Comewill antaa käyttäjille mahdollisuuden säätää useita hälytysparametreja todellisten käyttöolosuhteiden mukaan. Olipa kyse oikosulkuvirran kynnysarvosta, maavirran kynnysarvosta tai automaattisesta nollausajasta, kaikki voidaan asettaa paikan päällä, jolloin laitteet voivat mukautua erilaisiin linjaolosuhteisiin ja käyttövaatimuksiin.
| Oikosulkuhälytys | 50 ~ 1000A (tehdassäädettävä) Virhe±5%, tehdasteho: 600A |
| Oikosulku ylivirran vasteaika | 0,03-5S (tehdassäädettävä), tehdas: 0,25 |
| Maadoitushälytys | 10-100A (tehdassäätöinen) Virhe±10%, tehdasteho: 20A |
| Maadoitusylivirran vasteaika | 0,03S ~ 55 (tehdassäädettävä), tehdas: 0,25 |
| Ylilämpötilahälytys | 20 ~ 80 ℃ (tehdassäädettävä) Virhe±1 ℃, tehtaalta: 80 ℃ |
| Kuivakosketinkapasiteetti ylilämpötilan laukaisua varten | 230V/AC-0.1A,30V/DC-1A |
| Oikosulku maadoitettu etärele | 230V/AC-0.1A,30V/DC-1A |
| Ylilämpötilahälytys | Relelähdöt 3 jaksoa (kukin 2 sekuntia) Aseta arvoon 750 mS, nollaa arvoon 1250 mS) |
| Automaattinen nollausaika | 75 ~ 45h (tehdassäädettävä), tehdasaika: 8h |
| Valmiustilavirta | ≤5μA |
| Jännitteen taso | Alle 20KV |
| Kyky kestää virtaa | 31.5KA/4S |
| Staattinen virrankulutus | ≤10μw |
| Toimien määrä | ≥4000 kertaa |
| Akun kapasiteetti | 3.6 Litium akku 2Ah |
| Muistutuksen suojaustaso | Isäntä IP40, anturi Ip65 |
| työympäristö | -25 ℃ ~ +75 ℃ |
| ≤95 %RH (ilman kondensaatiota) | |
| ≤1000 metriä |
