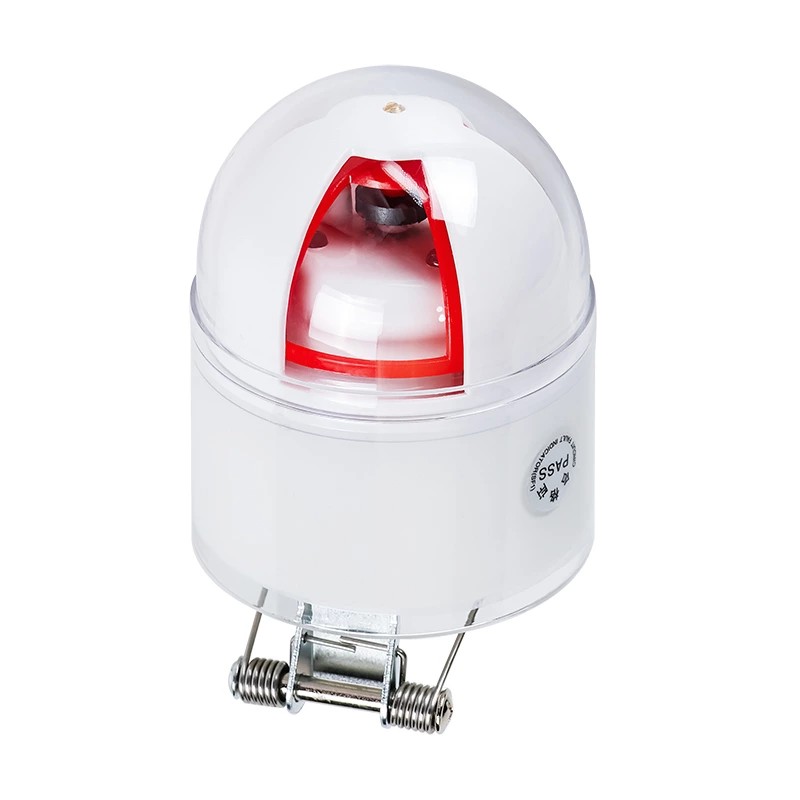

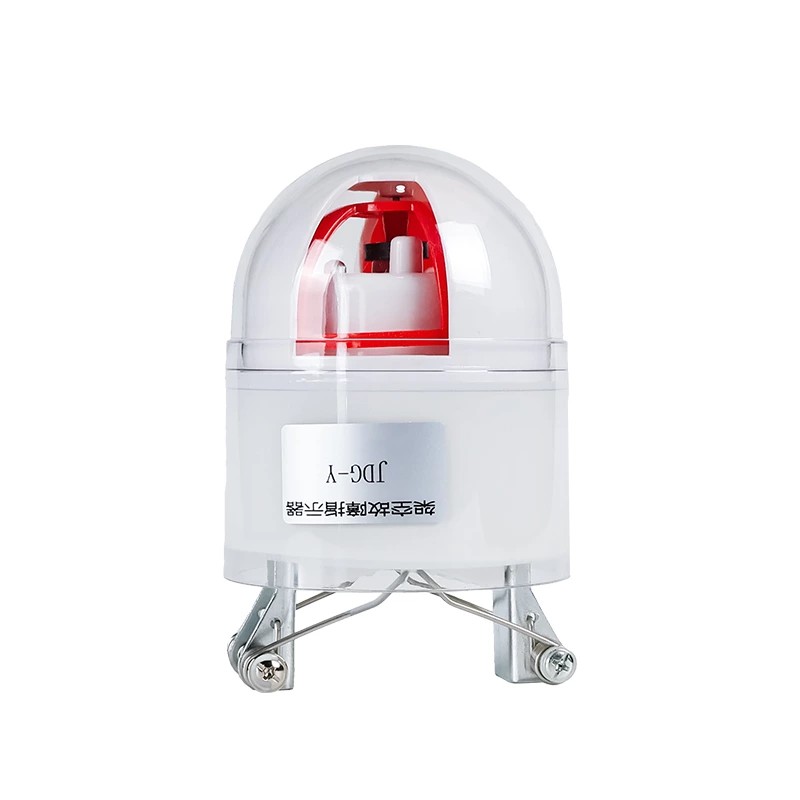

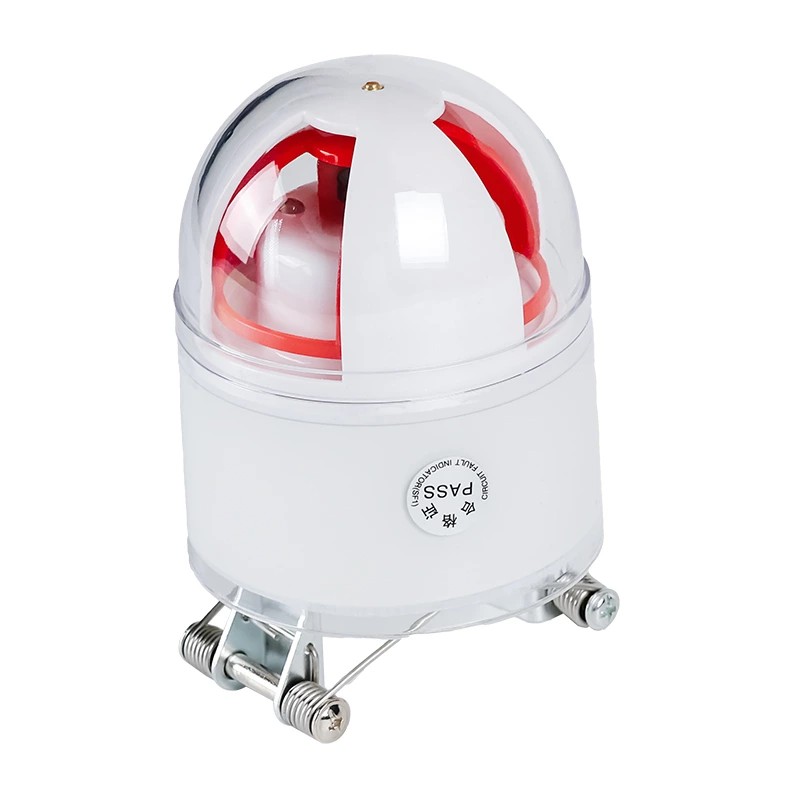

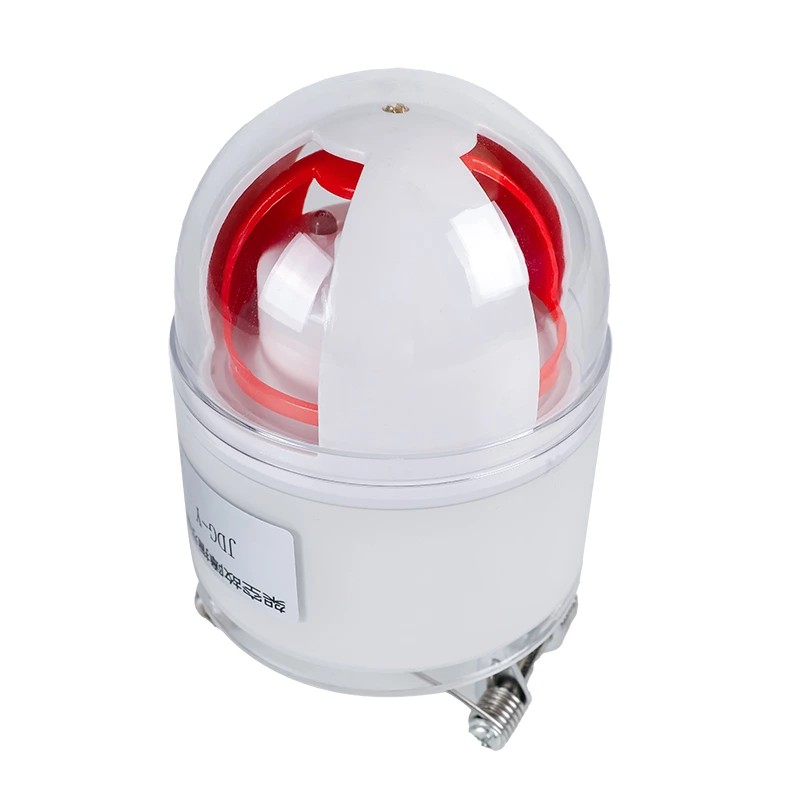

Neljä yhdessä puristusjousen jousitusvian ilmaisin JDG-F

Tuotetiedot

1. Neljä yhdessä -viantunnistus jakelulinjoille

Comewillin laadukas Four-in-one Compression Spring Supended Fault Indicator JDG-F on sähkömagneettinen viantunnistuslaite, jota käytetään keski- ja matalajännitteisissä virranjakelujärjestelmissä. Se auttaa kenttäinsinöörejä nopeasti määrittämään sen linjan osuuden, jossa oikosulkuvika on tapahtunut.

Toimintaperiaate

Kun valvotun johtimen läpi kulkee oikosulkuvirta, laite havaitsee äkillisen virranmuutoksen.

Mekanismi laukaisee näkyvän punaisen vianilmaisinkortin.

Huoltoryhmät voivat visuaalisesti paikantaa aktivoituneet merkkivalot linjan varrelta.

Vikakohta tunnistetaan viimeksi aktivoituneen ja ensimmäisen aktivoimattoman merkkivalon väliltä.

Tämä selkeä vyöhykejakomenetelmä lyhentää merkittävästi tarkastusaikaa manuaalisiin linjapartioihin verrattuna.

Comewillin räätälöityä neljä yhdessä puristusjousen jousitusvikailmaisinta JDG-F käytetään laajalti sähkönjakeluverkoissa, joissa nopea vianpaikannus auttaa lyhentämään seisokkien kestoa ja parantamaan huoltotehokkuutta.

2. Rakenteelliset komponentit ja toiminnalliset moduulit

Täydellinen neljä yhdessä puristusjousijousitetun vian ilmaisin JDG-F sisältää useita toiminnallisia moduuleja, jotka toimivat yhdessä varmistaakseen luotettavan havaitsemisen ja ilmaisemisen.

Virran ja jännitteen tunnistusmoduuli

Tämä moduuli havaitsee virran ja jännitteen muutokset linjalla käyttämällä sähkömagneettista induktiota ja sähkökentän havaitsemista. Nämä tunnistusmenetelmät eivät vaadi suoraa kosketusta jännitteisten johtimien kanssa, mikä parantaa asennuksen turvallisuutta.

Vianerottelupiiri

Sisäinen piiri analysoi signaalin vaihtelut erottaakseen todelliset oikosulkuviat tilapäisistä vaihteluista tai kuormituksen muutoksista. Tuodut elektroniset komponentit ja mikro-ohjaimet parantavat signaalinkäsittelyn vakautta.

Mekaaninen ilmaisinohjausjärjestelmä

Kun vika on vahvistettu, käyttömekanismi aktivoi punaisen fluoresoivan merkkikortin, joka pysyy näkyvissä, kunnes se nollataan. Mekaaninen rakenne on suunniteltu ulkokäyttöön ja pitkäkestoiseen käyttöön.

Vikatilan näyttö

Laitteessa on kirkkaan punainen fluoresoiva pinnoite, joka varmistaa selkeän näkyvyyden päivänvalossa ja yövalaistusolosuhteissa. Näyttömekanismi kestää haalistumista jopa pitkän ultraviolettisäteilyn altistuksen jälkeen.

Automaattinen viivästetty nollaus

Kun vikatila on poistettu, neljä yhdessä puristusjousen jousitusvian ilmaisin JDG-F nollautuu automaattisesti esiasetetun viiveen jälkeen. Tämä toiminto vähentää manuaalisten toimenpiteiden tarvetta etäisissä paikoissa.

3. Materiaalin suunnittelu ja rakenteen kestävyys

Tukeakseen pitkäaikaista ulkokäyttöä Comewill Four-in-one -puristusjousen jousitusvikailmaisin JDG-F käyttää erikoismateriaaleja ja rakennesuunnittelua.

Aviation-luokan asunnot

Ulkokuori on valmistettu erittäin lujista ilmailumateriaaleista yksivaiheisella muovaustekniikalla. Nanomateriaalien pintakäsittely parantaa ympäristön epäpuhtauksien ja ikääntymisen vastustuskykyä.

Nikkelipinnoitetut magneettiset komponentit

Tärkeimmät magneettiset elementit on nikkelöity magneettisen johtavuuden parantamiseksi ja sähkömagneettisen tunnistuskyvyn parantamiseksi.

Säänkestävyys

Kotelon rakenne on suunniteltu kestämään:

UV-säteilyä

Sadetta ja pölyä

Saastumisen kertyminen

Tämän rakenteen ansiosta laite voi säilyttää vakaan suorituskyvyn ulkona sähkönjakeluympäristöissä.

4. Virtajärjestelmä ja käyttöikä

Monivuotinen luotettava toiminta on keskeistä jakelulinjojen valvontalaitteille.

Neljä yhdessä puristusjousen jousitusvian ilmaisin JDG-F sisältää:

Tehokas akkujärjestelmä, jonka käyttöikä on yli 8 vuotta

Pienitehoinen elektroninen piirisuunnittelu

Mikrokontrolleripohjainen ohjaus vakaaseen toimintaan

Nämä ominaisuudet auttavat varmistamaan, että laite jatkaa toimintaansa useiden tarkastusjaksojen ajan ilman säännöllistä huoltoa.

5. Asennus ja Live-Line-käyttö

Neli-in-one-puristusjousen jousitusvikailmaisin JDG-F on suunniteltu jännitteelliseen asennukseen, mikä tarkoittaa, että laite voidaan asentaa ilman jakelulinjaa sammuttamatta.

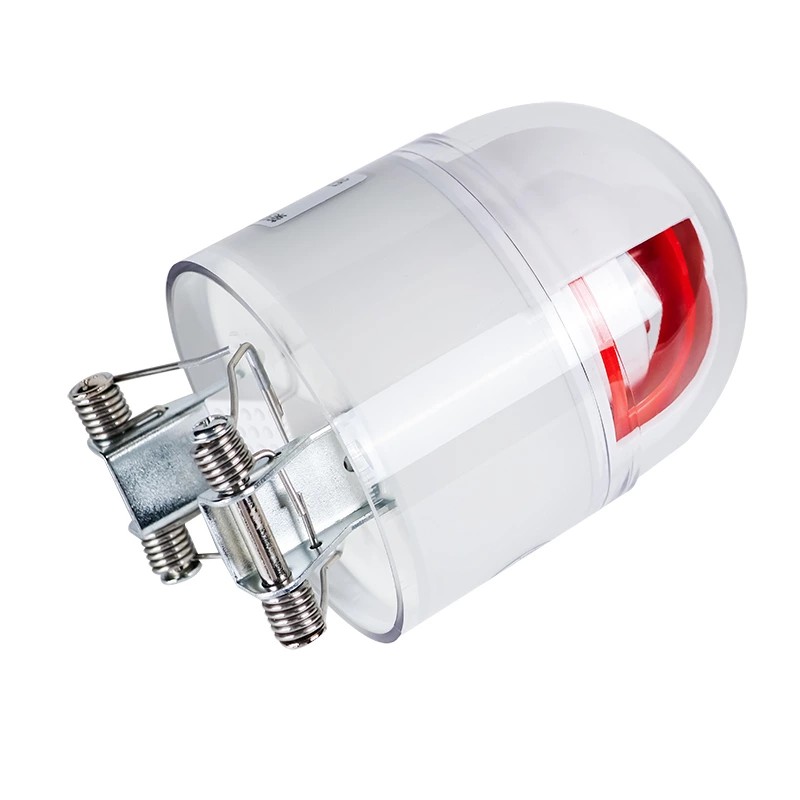

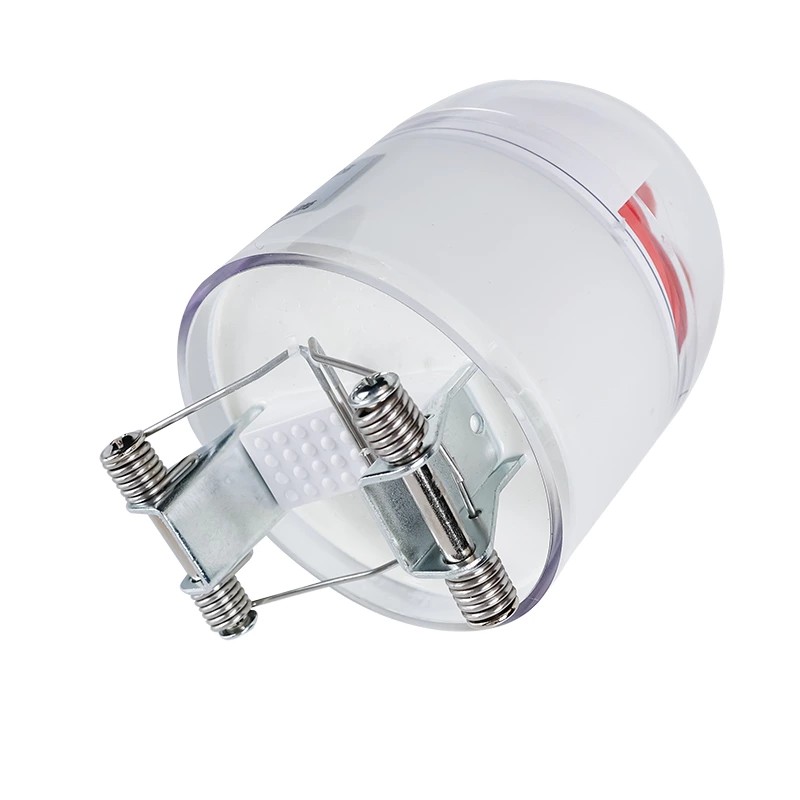

Puristusjousi jousitettu rakenne

Ilmaisin käyttää korttilangasta puristusjousirakennetta, mikä mahdollistaa sen kiinnittymisen turvallisesti yläjohtimiin.

Tärkeimmät asennusominaisuudet sisältävät:

Asennus ilman katkaisujohtimia

Sähkökatkoksia ei tarvita asennuksen aikana

Mekaaninen vakaus sekä paljaissa että eristetyissä johtimissa

Tämä suunnittelu auttaa laitoksia ottamaan käyttöön vikailmaisimia jakeluverkoissa minimaalisella toimintahäiriöllä.

6. Tyypilliset sovellusskenaariot

Comewill Four-in-one -puristusjousen jousitusvian ilmaisinta JDG-F käytetään useissa virranjakelutilanteissa:

Ilmaiset jakelulinjat

Asennettu sähkön napajohtimiin havaitsemaan ja näyttämään oikosulkuviat.

Kaapelinjakelujärjestelmät

Käytetään eristetyissä yläkaapeleissa tai maakaapelin siirtymissä.

Jakeluverkon valvonta

Auttaa huoltotiimiä tunnistamaan nopeasti vikakohdat ja järjestämään kohdennettuja tarkastuksia.

Kuntahuollon toiminnot

Tukee nopeampaa vianmääritystä ja vähentää koko linjan partiotarkastuksiin käytettyä aikaa.

7. Valmistus- ja toimituskyky

Kiinalaisena valmistajana ja tehtaana Comewill tarjoaa tuotanto- ja toimitustukea jakeluverkon valvontalaitteille.

Ominaisuuksiin kuuluvat:

OEM- ja räätälöidyt tuotekokoonpanot

Vakaa tuotantokapasiteetti suunnitteluprojekteihin

Laadunvalvonta valmistuksen ja kokoonpanon aikana

Comewill Four-in-one Compression Spring Supended Fault Indicator JDG-F on saatavilla maailmanlaajuisille sähkölaitoksille, suunnitteluurakoitsijoille ja sähkölaitteiden jakelijoille, jotka etsivät Kiinasta Kiinassa valmistettujen vianilmaisulaitteiden toimittajaa.

TOIMINTAPERIAATE

Oikosulun havaitsemisperiaate:
Oikosulkuvikojen ominaisuuksien perusteella toimintakriteeri on äkillinen virran muutos, johon liittyy suojalaitteen sähkökatkos. Vikailmaisukaavion tulkintalogiikka on seuraava: jos linjan 2 vaiheen A indikaattorit 2, 5 ja 8 sekä vaiheen C merkkivalot 3, 6 ja 9 muuttuvat punaisiksi, kun taas merkkivalot 11 ja 12 pysyvät valkoisina, voidaan todeta, että kyseisessä lähtevän linjan kohdassa on tapahtunut oikosulkuvika.
