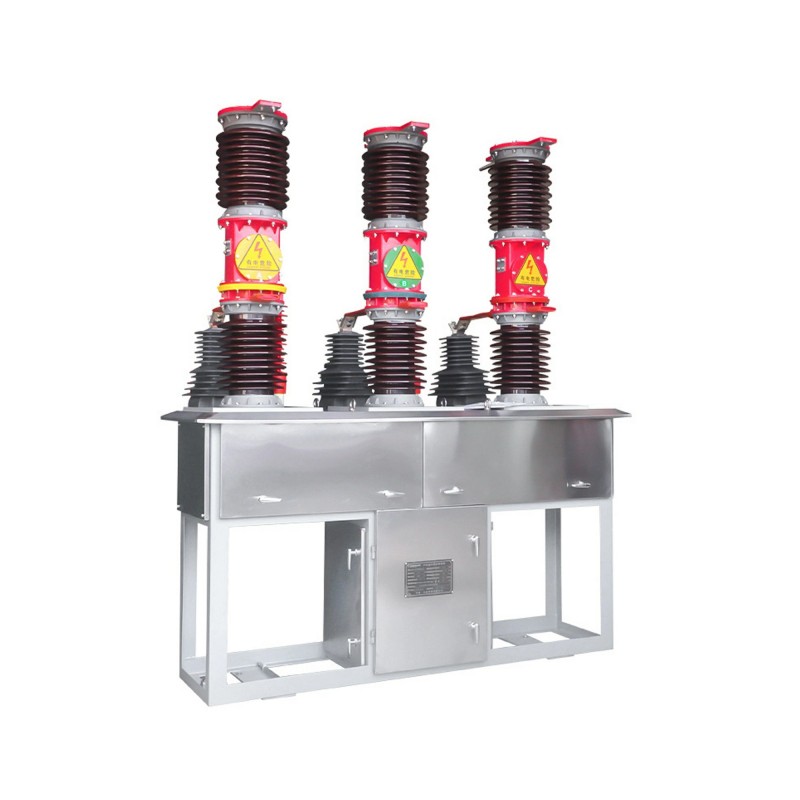

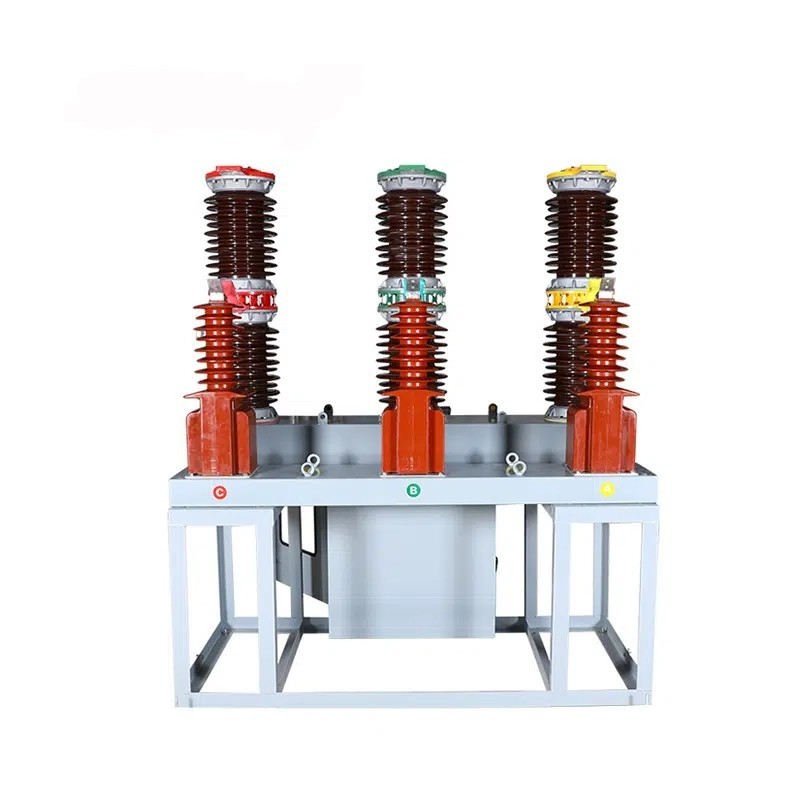

Laadukasta ZW7 Outdoor High Voltage AC VCB:tä tarjoaa kiinalainen valmistaja Comewill. Sen suunnittelusuorituskyky noudattaa kansallista standardia GB1984-89 "AC High-Voltage Circuit Breakers" ja täyttää kansainvälisen sähköteknisen komission (IEC) standardin IEC-56 "AC High-Voltage Circuit Breakers" vaatimukset.
Tätä katkaisijoiden sarjaa käytetään pääasiassa ohjaamiseen ja suojaamiseen ulkona olevissa 35KV-voimansiirto- ja muunnosjärjestelmissä. ZW7 Outdoor High Voltage AC VCB soveltuu myös kaupunkien ja maaseudun sähköverkkojen sekä teollisuus- ja kaivosyritysten normaalikäyttöön ja oikosulkusuojaukseen.
Pilarityyppisen posliinieristeen kokonaisrakenteen ansiosta ylemmässä eristimessä on tyhjiökatkaisin, kun taas alaosa toimii pilariposliinieristeenä. Tuote soveltuu toistuvaan käyttöön, ja sen etuja ovat muun muassa luotettava tiivistys, ikääntymistä estävät ominaisuudet, korkea paineenkestävyys, palamattomuus, räjähtämättömyys, pitkä käyttöikä sekä helppo asennus ja huolto.
1. Käyttölämpötila kestää -40 ℃ - +40 ℃ lämpötiloja, ja suorituskyky on vakaa riippumatta siitä, onko se erittäin kylmä tai kuuma.
2. Korkein korkeus voi olla 1000 metriä, ja vaikka ilmanpaine on alhainen, se voi toimia luotettavasti menettämättä ketjua.
3. ZW7 Outdoor High Voltage AC VCB:llä on hyvä tuulenvastus ja se kestää jopa 10 kilometriä tunnissa tuulen nopeuden; Jos mallin nimellisjännite on 132/230kV, tuulen nopeus on vähintään 3,2 kilometriä tunnissa vaatimusten täyttämiseksi.
4. Maanjäristyksen vastustuskyky on erittäin mahtava, ja voimakkuudeltaan 8 maanjäristys voidaan kantaa. On myös OK käyttää sitä paikoissa, joissa geologiset olosuhteet ovat huonot.
5. Virumisetäisyydelle on olemassa standardi, joka on vähintään 31 millimetriä kilovolttia kohden. Vaikka ympäristö olisi kostea tai saastunut, se voi tehokkaasti estää ylilyöntejä.
6. ZW7 Outdoor High Voltage AC VCB kestää hyvin ilmansaasteita ja se on suunniteltu erityisesti luokan IV saastuneisiin ympäristöihin. Sitä voidaan käyttää monimutkaisilla teollisuusalueilla tai ulkotiloissa.
1. Lämpötila vaihtelee -40 ℃ - +40 ℃, emmekä pelkää äärimmäistä kylmää tai lämpöä;
2. Enintään 1000 metrin korkeus on riittävä, eikä hieman matalapaineinen ympäristö vaikuta siihen ollenkaan;
3. Maksimituulen kapasiteetti on 10 kilometriä tunnissa, ja 132/230 kV mallin on täytettävä tuulen vähimmäisnopeus 3,2 kilometriä tunnissa optimaalisen suorituskyvyn saavuttamiseksi;
4. Kestää 8 magnitudin maanjäristyksiä, ja sitä voidaan käyttää mielenrauhalla maanjäristyksille alttiilla alueilla;
5. Vähintään 31 millimetrin virumisetäisyys kilovolttia kohden sähköturvallisuuden varmistamiseksi;
6. Erityisesti luokan IV saastuneisiin ympäristöihin suunniteltu ZW7 Outdoor High Voltage AC VCB:tä voidaan käyttää monimutkaisilla teollisuusalueilla ja paikoissa, joissa ulkoilma on vakavasti saastunut.
| EI | Tuote | Yksikkö | Arvo | ||
| 1 | Nimellisjännite | KV | 40.5 | ||
| 2 | Nimelliseristystaso | Tehotaajuuden kestojännite | Kuiva testi | 95 | |
| Märkä testi | 80 | ||||
| Salamaimpulssin kestojännite (huippu) | 185 | ||||
| 3 | Nimellisvirta | A | 1250,1600,2000 | ||
| 4 | Nimellinen oikosulkukatkaisuvirta | KA | 20,25,31,5 | ||
| 5 | Nimellinen toimintajakso |
|
0-0,3s-yhdistelmä-180s-yhdistelmä | ||
| 6 | Nimelliset oikosulkuvirran katkaisuajat | kertaa | 12 | ||
| 7 | Nimellinen oikosulun sulkemisvirta (huippu) | KA | 50,63,80 | ||
| 8 | Nimellishuippukestävyysvirta | ||||
| 9 | Nimellinen lyhytkestoinen kestovirta | KA | 20,25,31,5 | ||
| 10 | Nimellinen oikosulku jatkuva virta | S | 4 | ||
| 11 | Keskimääräinen avausnopeus | m/s | 1,5±0,2 | ||
| 12 | Keskimääräinen sulkemisnopeus | 0,7±0,2 | |||
| 13 | Kontaktin sulkeutumishetki | s | ≤2 | ||
| 14 | Kolmivaiheinen yhdistetty (minuutti) portin synkroninen aikaero | ≤2 | |||
| 15 | Sulkemisaika | ≤150 | |||
| 16 | Aukioloaika | ≤60 | |||
| 17 | Mekaaninen käyttöikä | kertaa | 10000 | ||
| 18 | Nimelliskäyttöjännite ja apupiirin nimellisjännite | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Tasavirtavastus vaihepiiriä kohti (ilman muuntajaa) | μΩ | ≤100 | ||
| 20 | Dynaamiset ja staattiset koskettimet mahdollistavat kulumisvahvuuden | mm | 3 | ||
| 21 | paino | kg | 800 | ||
