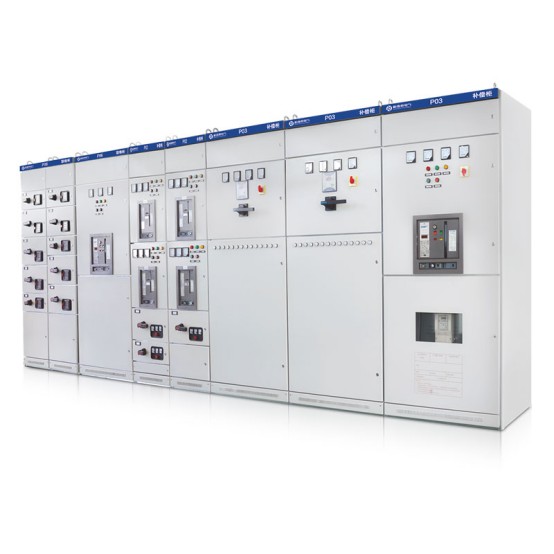

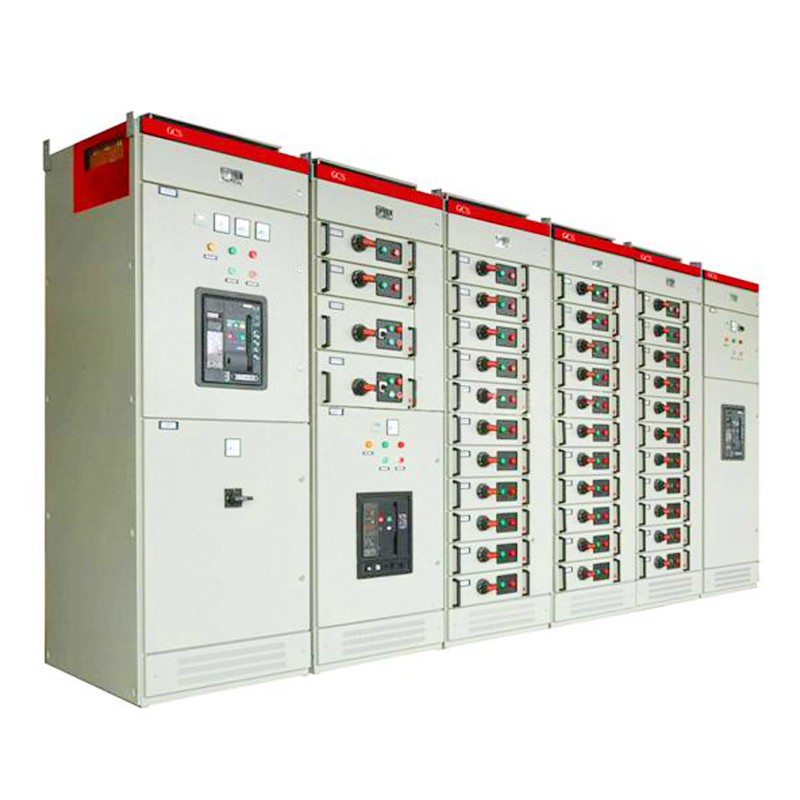

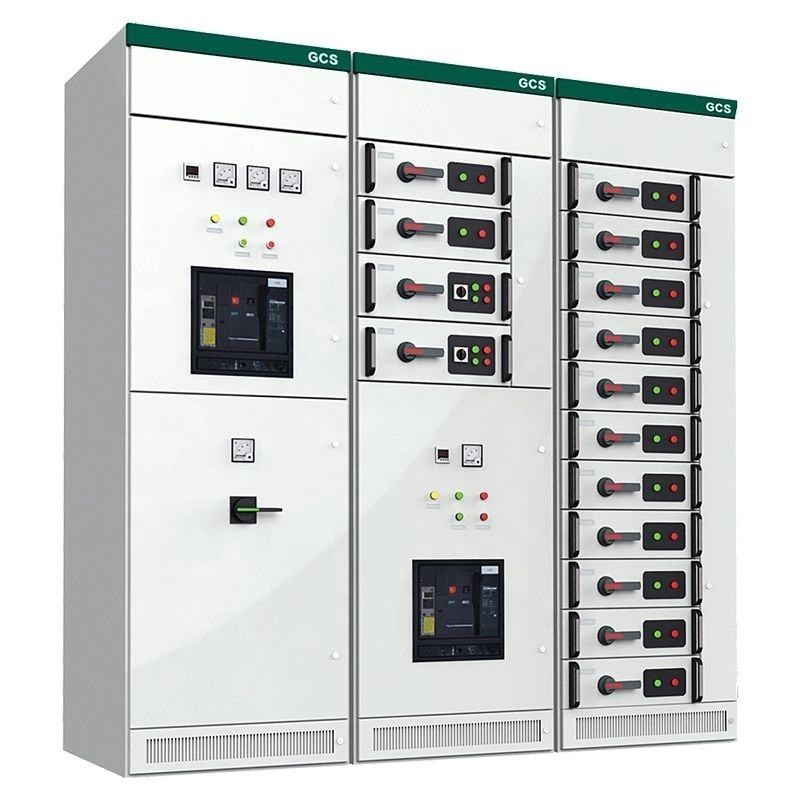

GCS-pienjännitteinen ulosvedettävä kytkinlaite

Comewill high quaulity GCS-pienjännitekojeistolla on korkeat valmistus- ja katkaisuominaisuudet, hyvä dynaaminen ja lämpöstabiilisuus, edistyksellinen ja kohtuullinen rakenne, joustava sähköjärjestelmä, korkea suojaustaso, turvallisuus ja luotettavuus, huollon helppous ja erinomaiset tekniset suorituskykyindikaattorit.

Ominaisuus

1. Pienjännitteisen ulosvedettävän GCS-kojeiston kaapin runko käyttää kaksoistaittotekniikkaa, ja se on valmistettu alumiinisinkityistä teräslevyistä. Modulaarisilla 25 mm:n rei'illä (K-profiili) suunnitellussa rungossa on suoraviivainen rakenne ja poikkeuksellinen kestävyys. Tarkoilla poikittais- ja pitkittäispulttiliitoksilla koottuna koko runko ei vaadi huoltoa koko käyttöikänsä.
2. Kaapin kuori galvanoidaan ja jauhemaalataan suojan parantamiseksi. Vaakakiskotilan yläkansi on irrotettava, mikä helpottaa kiskojen asennusta paikan päällä ja vähentää toiminnan monimutkaisuutta.
3. Kaapin toiminnalliset vyöhykkeet on erotettu selkeästi, ja ne koostuvat pääasiassa toiminnallisten yksiköiden osastoista ja kaapeliosastoista. Jokainen yksikkö toimii itsenäisesti eristetyillä toiminnoilla, mikä varmistaa, että eri komponenttien välillä ei ole keskinäisiä häiriöitä.
4. Vaakakisko on asennettu vaakasuoraan kaapin pohjaan, mikä parantaa merkittävästi sen kykyä kestää oikosulkuvirtojen aiheuttamaa sähköistä rasitusta.
5. Vetolaatikkotyyppiseen kaappiin mahtuu jopa 36 piiriä, joiden jokaisen nimellisvirta on 400 A tai pienempi. Laatikon piirit tukevat kolmiasentoista muuntamista vaarantamatta kaapin suojausluokkaa.
6. Jokaisessa toiminnallisessa yksikössä voi olla enintään 11 ​​täysikokoista laatikkoa tai 22 puolikokoista (1/2) laatikkoa, mikä tarjoaa joustavia konfigurointivaihtoehtoja.
7. Laatikot on varustettu viidellä käyttöasennolla: auki, kiinni, testata, purettu ja eristetty. Vastaavat ääni-, kuva- ja tekstiilmaisimet antavat selkeät tilasignaalit intuitiivista käyttöä varten.

Tuotteen yleiskatsaus

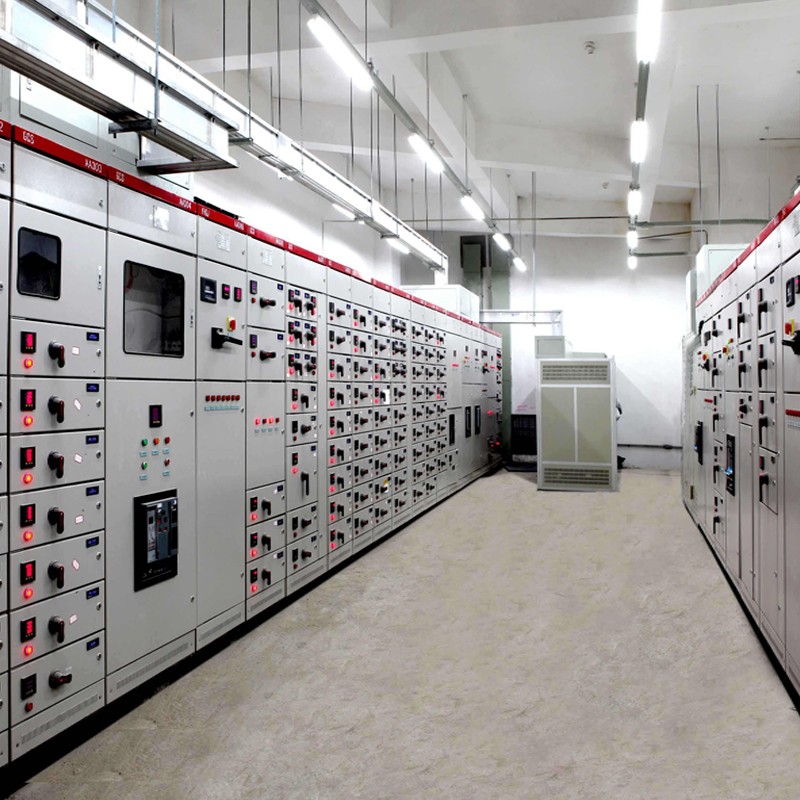

Welcome (Wenzhou) Electric Co., Ltd.:n itsenäisesti kehittämä ja toimittama GCS-pienjännitteinen kytkinlaite on huippusuorituskykyinen täydellinen laitesarja, joka on räätälöity pienjännitteisille sähkönjakelujärjestelmille – ihanteellinen valinta suunnitteluhankintoihin, projektien sovittamiseen ja massahankintaan. Tieteellisen modulaarisen rakenteen ja luotettavan sähköisen suorituskyvyn yhdistävä kytkinlaitteisto on laajalti hankittu ja käytetty keskeisissä skenaarioissa, kuten voimalaitoksissa, teollisuuspajoissa, korkeissa rakennuksissa ja suurissa kaupallisissa komplekseissa, ja se toimii ydinlaitteena sähkönjakelun ohjauksessa ja tarkassa energian allokoinnissa.
Sen keskeinen hankintaetu piilee edistyneessä "vedettävässä" suunnittelussa: jokainen toiminnallinen yksikkö (mukaan lukien katkaisijat, kontaktorit jne.) voidaan helposti vetää ulos tai laittaa paikalleen häiritsemättä järjestelmän yleistä toimintaa. Tämä yksinkertaistaa merkittävästi hankinnan jälkeisiä huolto- ja korjausprosesseja, minimoi laitteiden seisokit ja alentaa tehokkaasti hankintaosapuolten kokonaiskäyttö- ja ylläpitokustannuksia.
Tuotannon aikana Welcome (Wenzhou) Electric Co., Ltd. noudattaa tiukkoja laadunvalvontastandardeja, ottamalla käyttöön korkealaatuisia eristysmateriaaleja ja tarkkoja valmistustekniikoita. Kojeistossa on useita kattavia turvasuojamekanismeja (oikosulkusuojaus, ylikuormitussuoja jne.), joiden avulla se mukautuu vakaasti monimutkaisiin sähköverkkoympäristöihin ja varmistaa jakelujärjestelmän turvallisen ja jatkuvan toiminnan – täyttäen täysin hankintaprojektien korkeat luotettavuusvaatimukset. Lisäksi sen joustava modulaarinen rakenne tukee on-demand -laajennusta, joka vastaa tarkasti eri projektien räätälöityjä hankintatarpeita eri kapasiteeteille ja ohjaustapoille, mikä parantaa hankinnan sopeutumiskykyä ja kustannustehokkuutta. Kustannustehokkaana, tehokkaana ja turvallisena pienjännitteisen sähkönjakelulaitteena siitä on tullut luotettava hankintavaihtoehto nykyaikaisella pienjännitesähkönjakelualueella.
Tämä GCS-pienjännitteinen irrotettava kojeisto on täysin kansainvälisten ja kansallisten asiaankuuluvien standardien mukainen, kuten IEC60439-1, GB7251.1 "Matalajännitteiset täydelliset kytkin- ja ohjauslaitteet" ja GB/T 24274 "Pienjännitteiset irrotettavat täydelliset kojeisto- ja ohjauslaitteet", mikä varmistaa, että hankintaprojektit täyttävät standardointi- ja vaatimustenmukaisuusvaatimukset, ja varmistavat hankintapäätöksen laadun.
‌

Normaalit käyttöolosuhteet

Ympäristön lämpötila: Ympäristön lämpötila ei saa ylittää +40 ℃ tai olla alle -5 ℃, ja 24 tunnin keskilämpötila ei saa ylittää +35 ℃. Hankintaprojekteissa, joihin liittyy käyttö yllä olevan lämpötila-alueen ulkopuolella, GCS-pienjännitteistä irrotettavaa kytkinlaitetta on käytettävä pienemmällä kapasiteetilla käyttöturvallisuuden ja suorituskyvyn vakauden varmistamiseksi.
Suhteellinen kosteus: Kun ympäristön maksimilämpötila saavuttaa +40 ℃, suhteellinen kosteus ei saa ylittää 50 %. Korkeampi kosteus on sallittu alhaisissa lämpötiloissa (esim. 90 % suhteellinen kosteus +20 ℃). Hankinnan ja myöhemmän asennuksen aikana on otettava riittävästi huomioon mahdolliset kondensaatioriskit, jotka johtuvat äkillisistä lämpötilan muutoksista, jotta vältytään laitevialta.
Korkeus: Asennuspaikan standardikorkeus ei saa ylittää 2000 m merenpinnan yläpuolella. Yli 2000 metrin korkeudella sijaitsevissa hankinnoissa laitteistoa tulee vastaavasti alentaa käyttöä varten ja hankintasopimuksessa on mainittava selkeästi asiaa koskevat vaatimukset.
Asennuspaikan olosuhteet: Kojeisto tulee asentaa paikkoihin, joissa ei ole palovaaraa, räjähdysvaaraa, kovaa pölyä, kemiallista korroosiota eikä voimakasta tärinää tai iskuja. Hankinnan osapuolten on ennen toimitusta varmistettava, että paikan päällä oleva ympäristö täyttää edellä mainitut vaatimukset laitteen käyttöiän ja luotettavuuden varmistamiseksi.
Erikoisympäristöneuvottelut: Jos hankintaprojektin todellinen käyttöympäristö ei täytä edellä mainittuja vaatimuksia, ostajan tulee viipymättä olla yhteydessä Welcome (Wenzhou) Electric Co., Ltd.:hen ja neuvotella siitä räätälöityjen ratkaisujen (kuten erikoismateriaalipäivitykset tai rakenteelliset parannukset) laatimiseksi varmistaakseen projektin toimintatarpeiden noudattamisen.

Tärkeimmät tekniset parametrit

Huomautus: Takaosan johdotusratkaisua varten suositellaan 1000 mm:n kaapin syvyyttä.

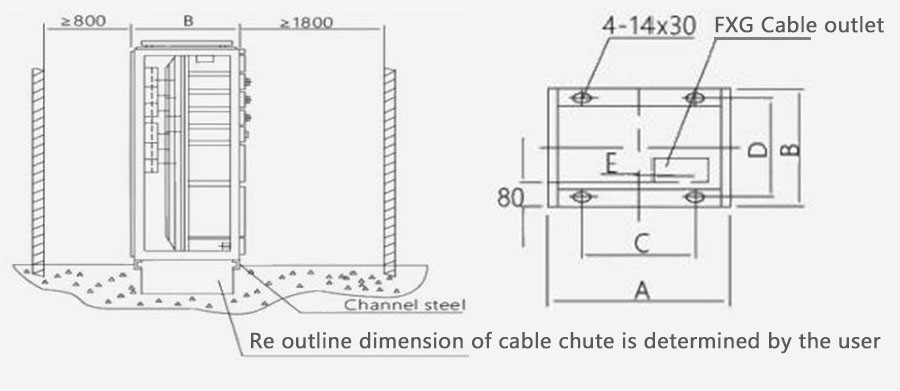

Asennuskaavio

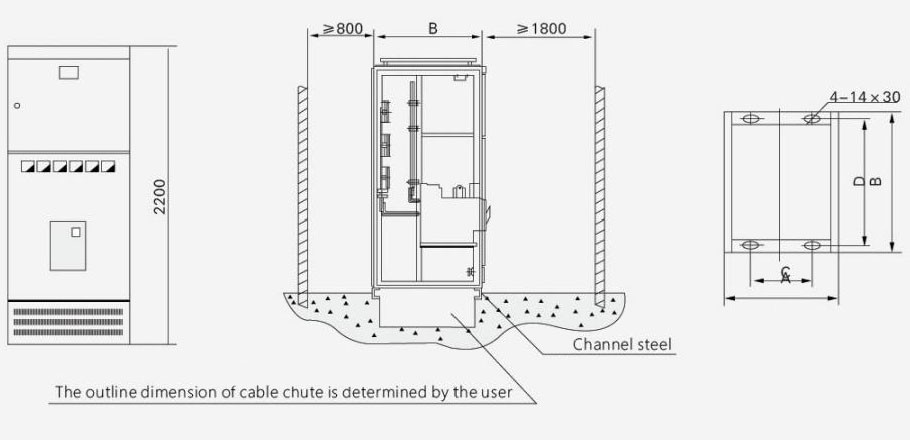

KUVA 2 PC-kaapin asennuskaavio

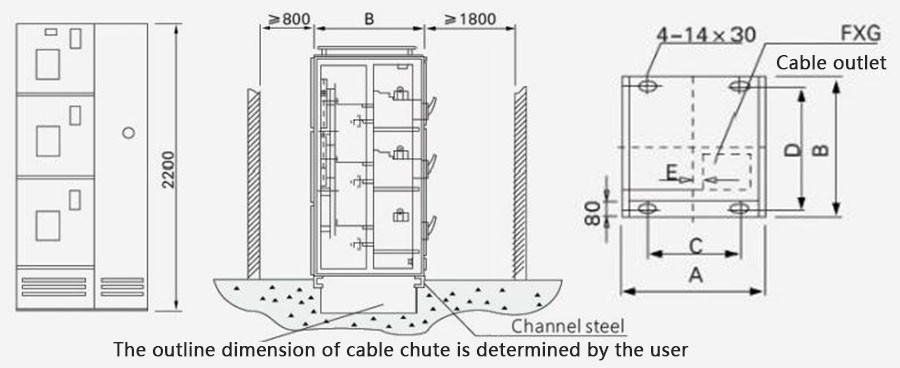

3 MCC-kaapin asennuskaavio
