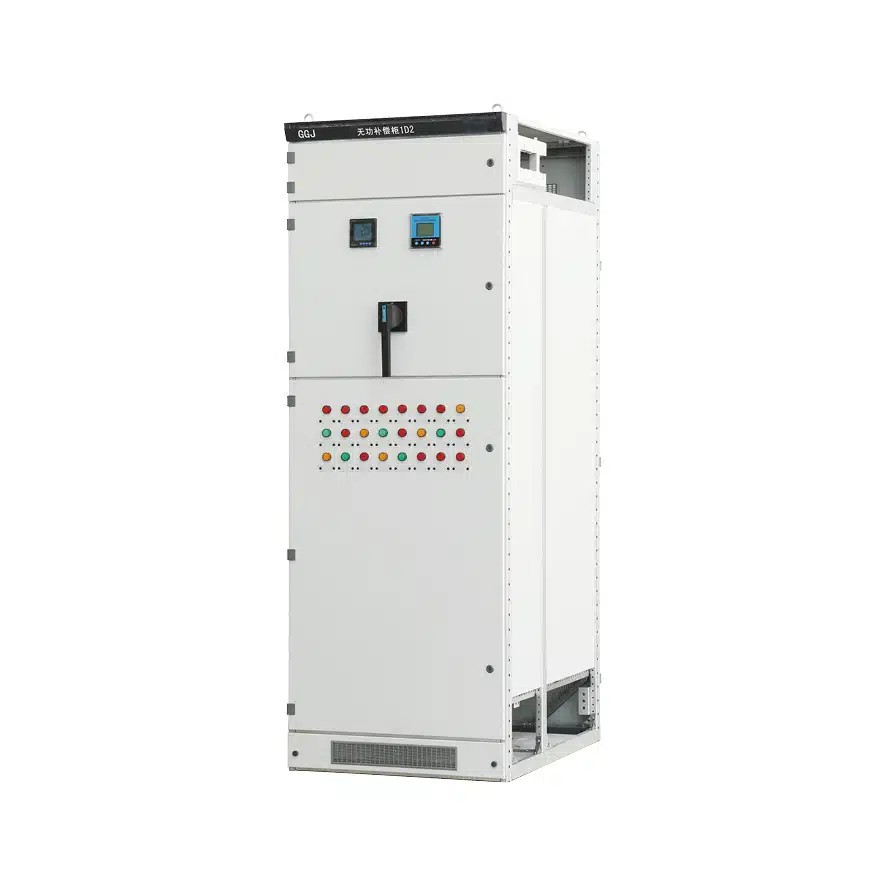

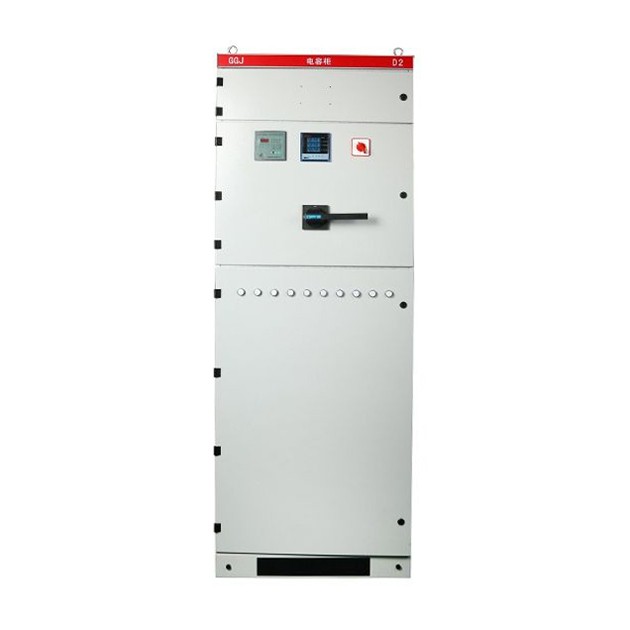

Ammattimaisena valmistajana Kiinassa Comewill-tehdas haluaa tarjota sinulle laadukkaita GGJ Low Voltage Combination Switchgear -kytkimiä, jotka tehostavat tehokkaasti tehokerrointa, vähentävät loistehon häviötä ja parantavat virtalähteen laatua. Älykkään ohjaimen ohjaama se tarjoaa täyden toiminnallisuuden ja luotettavan suorituskyvyn sekä automaattisen kompensoinnin, joka pystyy nostamaan tehokertoimen yli 0,9:aan.
GGJ Low Voltage Combination Switchgear tarjoaa reaaliaikaisen verkon tehokertoimen näytön, joka kattaa sekä jäljessä olevat (0,00-0,99) että johtavat (0,00-0,99) alueet. Se on varustettu kattavilla suojaustoiminnoilla ylijännitettä, yliaaltoja, ylikompensaatiota, järjestelmävikoja, vaihehäviöitä, ylikuormitusta ja muuta vastaan. Se säilyttää asetetut parametrit jopa sähkökatkojen aikana ja jatkaa toimintaansa automaattisesti, kun verkko vakiintuu – paikalla ei tarvita henkilökuntaa.
Verkon kuormitustasaukseen perustuva GGJ-pienjännitteinen yhdistelmäkytkinlaite tukee vaiheittaista kompensointia tai sekakompensointitiloja. Vahvan häiriönestokyvyn ansiosta se kestää 2000 V:n amplitudihäiriöpulsseja suoraan verkosta, mikä ylittää kansalliset alan standardit.
Laite mittaa ja tallentaa tunnin välein kolmivaiheisen jännitteen, virran, taajuuden, pätötehon, loistehon, tehokertoimen, pätöenergian, muuntajan pienjännitepuolen loisenergian sekä kokonaisjännitteen/virran vääristymät ja 2.–25. harmonisen sisällön. Varustettu RS-232- ja RS-485-liitännöillä mahdollistaa tietojen transkription kämmentietokoneiden kautta.
Etäviestinnän avulla se saavuttaa langattoman mittarin lukemisen, laitetestauksen, parametrien konfiguroinnin ja pääsyn reaaliaikaisiin ja tallennettuihin tietoihin. Sen sisäänrakennettu tietojen analysointitoiminto tukee toiminnallisten kuormitustietojen käsittelyä, tilastointia ja kyselyä. Se arvioi kattavasti virtalähteen laadun laskemalla jännitteen kelpoisuussuhteen, kuormitussuhteen, luotettavuussuhteen ja maksimikuormitussuhteen. Käyttäjät voivat tarkistaa tehokertoimen, pätötehon ja loistehon eri ajanjaksoilta, luoda käyriä vaihejännitteelle, virralle, tehokertoimelle jne. ja tulostaa kattavia analyysi- ja tilastoraportteja.
IEC439: 《Matalajännitekytkinlaitteet ja ohjauslaitteet》
GB7251: 《Matalajännitekytkinlaitteet》
1. Ympäristön lämpötila ei saa nousta yli +40 ℃ tai alle -5 ℃, ja 24 tunnin keskilämpötila ei saa ylittää +35 ℃. Jos nämä lämpötilarajat ylittyvät, sinun on vähennettävä laitteen toimintakykyä todellisten olosuhteiden perusteella.
2. Tämä GGJ-pienjännitteinen yhdistelmäkytkinlaite on suunniteltu vain sisäkäyttöön, ja asennuspaikan korkeus ei saa ylittää 2000 metriä.
3.Kun maksimilämpötila laskee +40 ℃, ilman suhteellisen kosteuden tulee pysyä alle 50 %. Alhaisemmissa lämpötiloissa korkeampi kosteus on hyväksyttävä – esimerkiksi 90 % +20 ℃:ssa. Huomioi myös satunnainen kondensaatio, jota saattaa syntyä lämpötilan vaihteluiden vuoksi.
4. Asennuksen aikana laitteen kallistus pystytasosta ei saa olla yli 5°, ja koko kaappirivin tulee olla suhteellisen tasainen. On tärkeää asentaa laite paikkaan, jossa ei ole voimakasta tärinää ja iskuja, missä sähkökomponentit eivät altistu liialliselle korroosiolle.
| Kaapin leveys (A) | Kaapin syvyys (B) | Asennusreikien etäisyys (a) | Asennusreikien etäisyys (b) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| Tuote | Parametrit | |
| Nimelliseristysjännite (V) | 660 | |
| Nimelliskäyttöjännite (V) | 380/660 | |
| Apupiirin nimellisjännite (V) | AC | 220/380 |
| DC | 110/220 | |
| Toimintataajuus (Hz) | 50-60 | |
| Nimellisvirta (A) | Vaakasuuntainen väyläpalkki | <3150 |
| Pystysuuntainen väyläkisko | 630/800 | |
| Nimellinen lyhytkestoinen virrankesto | Keskiviiva (kA/1 s) | 50 |
| Virtakisko (kA/1 s) | 30 | |
| Nimellishuippuvirta (kA/0,1 s) | 105/50 | |
| Toiminnallisen yksikön katkaisukapasiteetti (kA) | 50 (tehollinen arvo) | |
| Kaapin suojatutkinto | IP40 | |
| Bus-baari | Kolmivaiheinen nelijohdinjärjestelmä, kolmivaiheinen viisijohdinjärjestelmä | |
| Toimintatila | Paikan päällä, etäisyys ja automaattinen | |

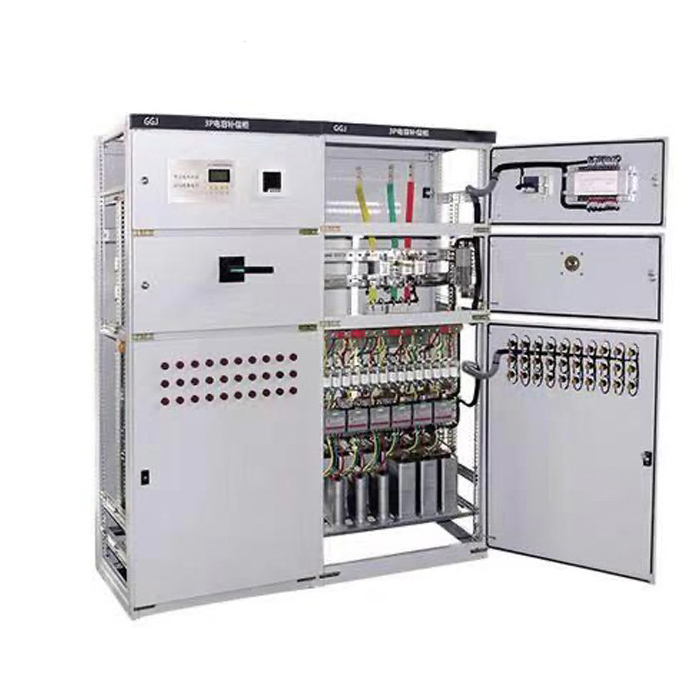

1. Hankintanäkökohtia varten: Welcome (Wenzhou) Electric Co., Ltd.:n GGJ-pienjännitteisessä yhdistelmäkytkinlaitteessa on useita tuuletusaukkoja sekä kaapin ylä- että alaosassa. Tämä muotoilu luo luonnollisen alhaalta ylös -ilmavirran suljetun kaapin sisällä, mikä vastaa tehokkaasti lämmönpoistohaasteisiin luotettavan toiminnan takaamiseksi.
2. Sähkökomponenteilla varustettu kojeiston instrumenttiovi ja sisäiset asennusosat muodostavat täydellisen maadoitussuojapiirin, joka varmistaa tasaisen maadoituksen jatkuvuuden aina.
3.Asetamme päävirtakiskot kaapin takaosan yläosaan yhdistettynä AMJ-tyyppisten virtakiskopuristimien kanssa, jotka on valmistettu erittäin lujista tyydyttymättömistä polyesteri-DMC/SMC-materiaaleista. Nämä puristimet tarjoavat poikkeuksellisen mekaanisen lujuuden ja eristyskyvyn, kun taas irrotettava kaapin yläkansi yksinkertaistaa pääkiskojen kokoamista ja säätöä paikan päällä.
4. Kaapissa on sähköstaattinen jauhemaalaus vahvan tarttuvuuden takaamiseksi, ja kaikki sisäiset komponentit läpikäyvät galvanointi- ja passivointikäsittelyt. Tämä parantaa kojeiston "kolmenkestäviä" ominaisuuksia: kosteudenkestävyyttä, pölynkestävyyttä ja korroosionkestävyyttä, mikä pidentää sen käyttöikää erilaisissa ympäristöissä.
5. Sopimaan erilaisiin projektitarpeisiin GGJ Low Voltage Combination Switchgear tukee useita kaapelin sisäänvientivaihtoehtoja - ylhäältä sisäänmeno, alasisääntulo ja takasisääntulo - tarjoten joustavan asennuksen hankintaprojekteihin.

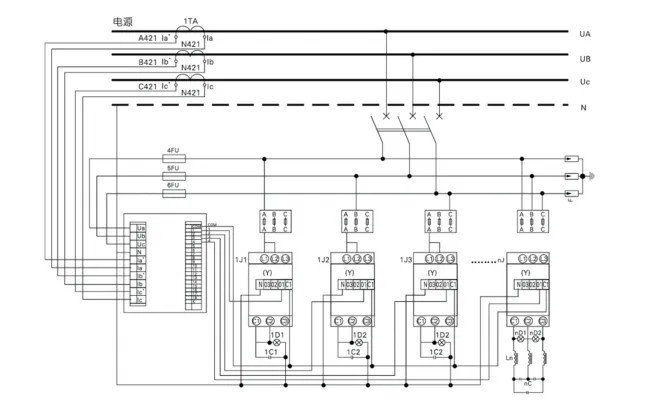

◇ Pääpiirikaavio;
◇ Korvauskapasiteetti ja korvausmenetelmä;
◇ Jos se ei vastaa tuotteen normaaleja käyttöolosuhteita, se on määritettävä etukäteen.
