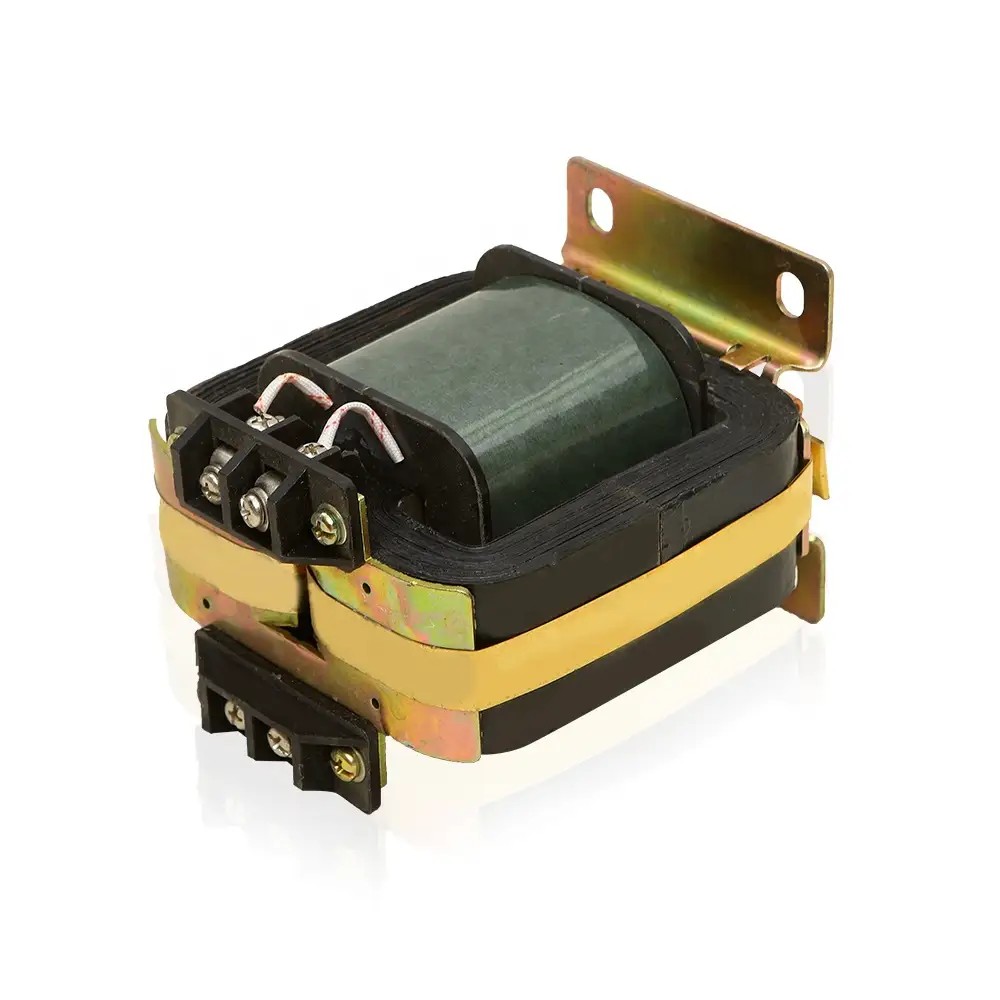

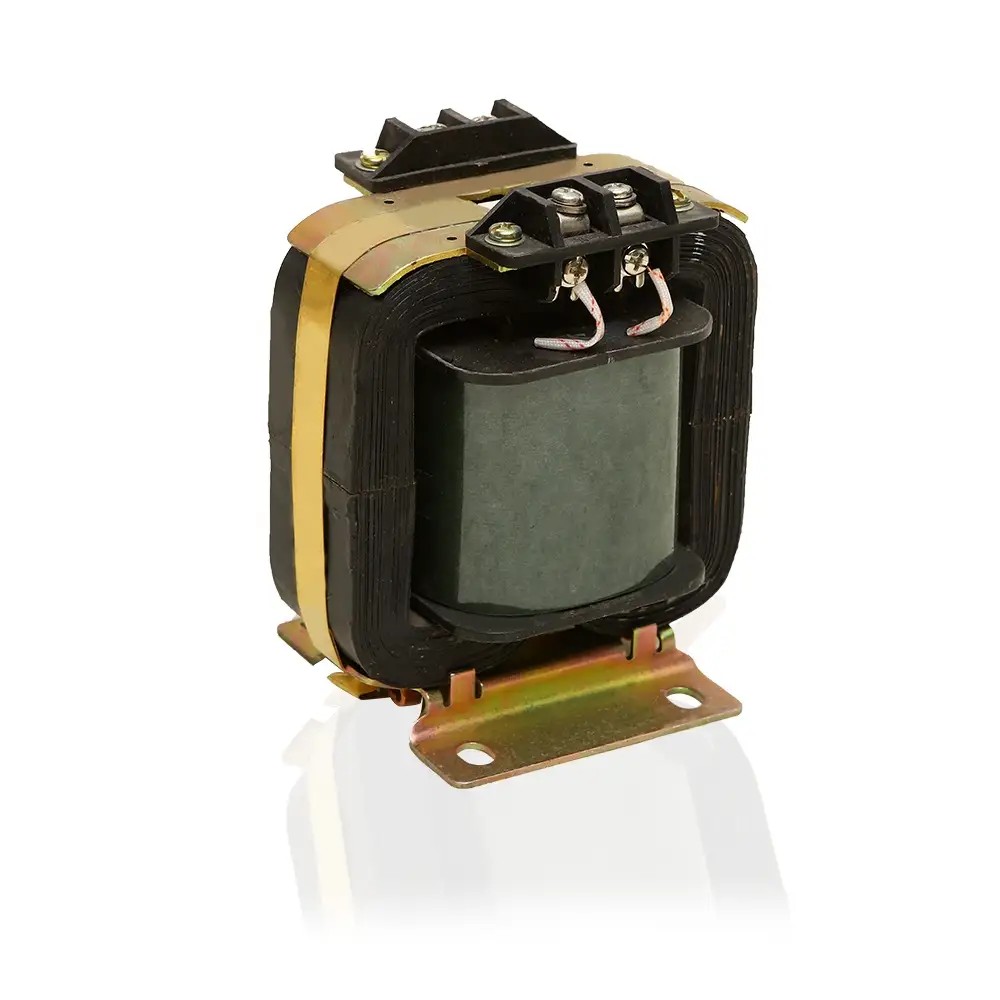

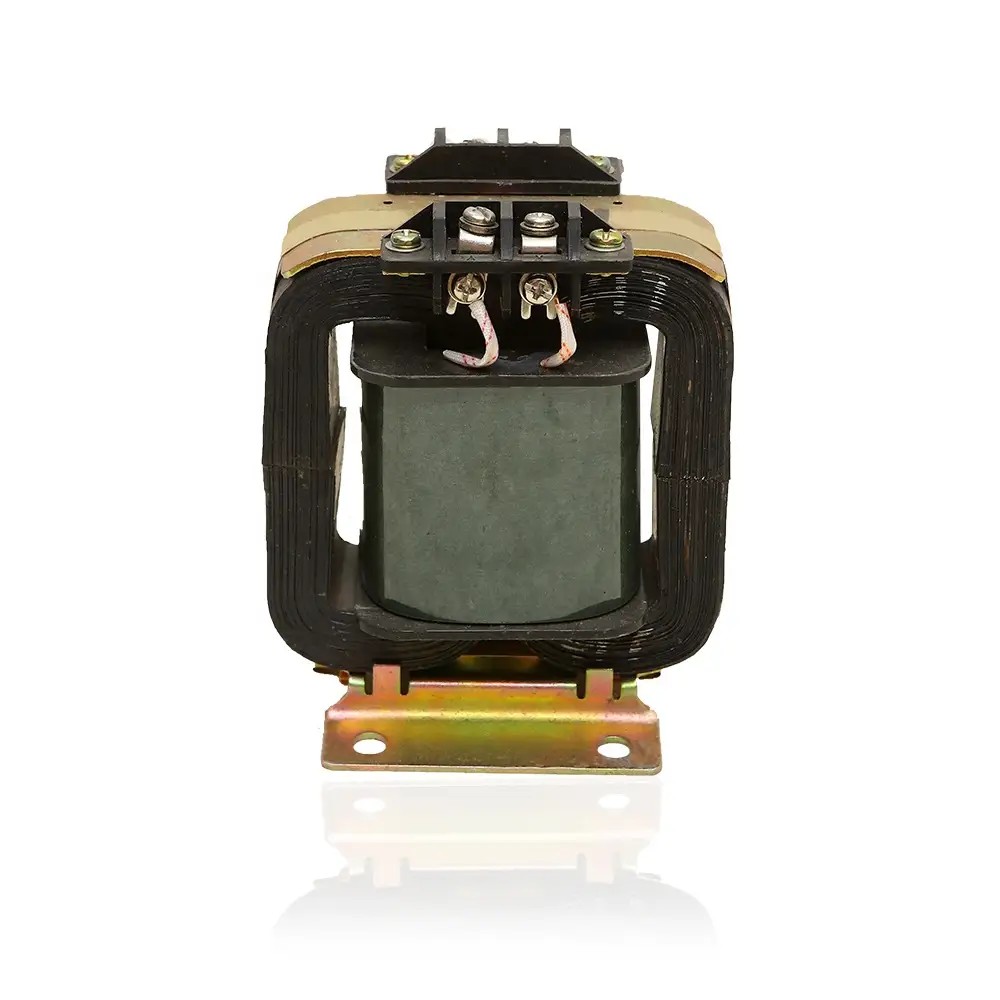

JDG4-0,5 jännitemuuntaja

Ammattimaisena kiinalaisena valmistajana Comewill tarjoaa JJDG4-0.5 Voltage Transformerin, joka on suunniteltu tarkkaan jännitteen mittaamiseen, energian mittaamiseen ja releen suojaukseen. Se on valmistettu kestävästä lämpökovettuvasta fenolirungosta ja korkealaatuisista piiteräsytimistä, ja se täyttää GB1207- ja IEC60044-2-standardit.

Vankka rakenne: kestävä lämpökovettuva fenolimuovirunko yhdistettynä korkealaatuisiin kylmävalssattuihin piiteräsytimiin. Tämä vankka rakenne tarjoaa kolme pakollista toimintoa hankintatarpeisiimme: jännitteen pistemittaus, luotettava energianmittaus ja tasainen releen suojaus – kaikki ovat tärkeitä sähköjärjestelmän infrastruktuurin sujuvan toiminnan kannalta. Se tarkistaa kaikki laatikot sekä kotimaisten GB1207-standardien että kansainvälisten IEC60044-2:2003-standardien osalta ja täyttää tiukat laatu- ja vaatimustenmukaisuusvaatimukset, jotka yhtiömme asettaa hankintaprojekteihin.

JDG4-0.5 Voltage Transformer, joka on rakennettu tärkeimmät hankintaprioriteetit – tarkkuus, turvallisuus ja pitkä käyttöikä – ajatellen, sopii täydellisesti tarpeisiimme varustettaessa mittauslaitteita tai suojarelejärjestelmiä. Sen kompakti mutta tukeva rakenne kestää ylikuormitusta ja toimii tasaisesti vaikeissakin sisäolosuhteissa, mikä lisää suoraan käyttämiemme voimajärjestelmien tehokkuutta ja turvallisuutta. Olipa kyseessä massaostot tai kohdennetut laitepäivitykset, tämä muuntaja osoittautuu luotettavaksi, kustannustehokkaaksi valinnaksi, joka vastaa täydellisesti yrityksemme hankintojen laatuvaatimuksia ja toiminnallisia tarpeita.

Erittely

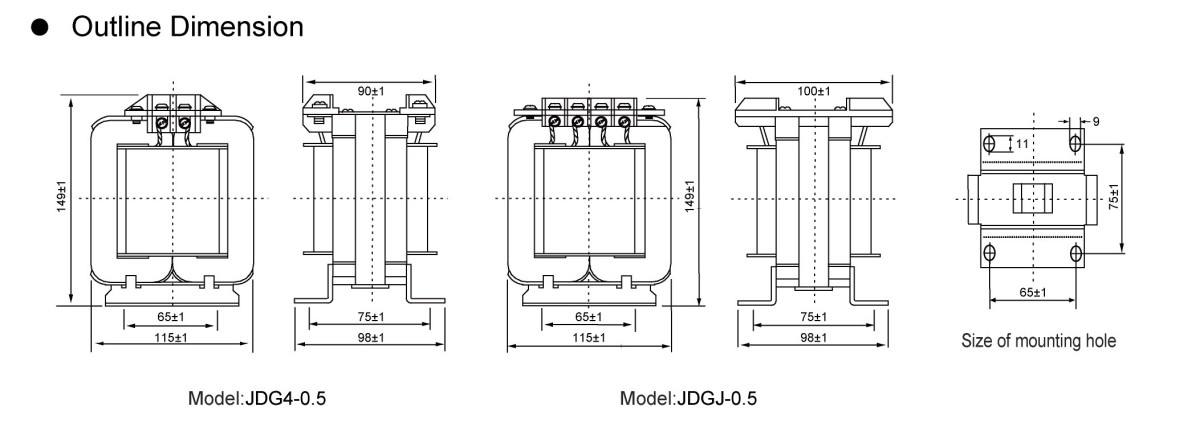

Asennuksen ääriviivat ja mitat

JDG4-0.5 sisäkäyttöinen pienjännitemuuntaja Asennusmitat

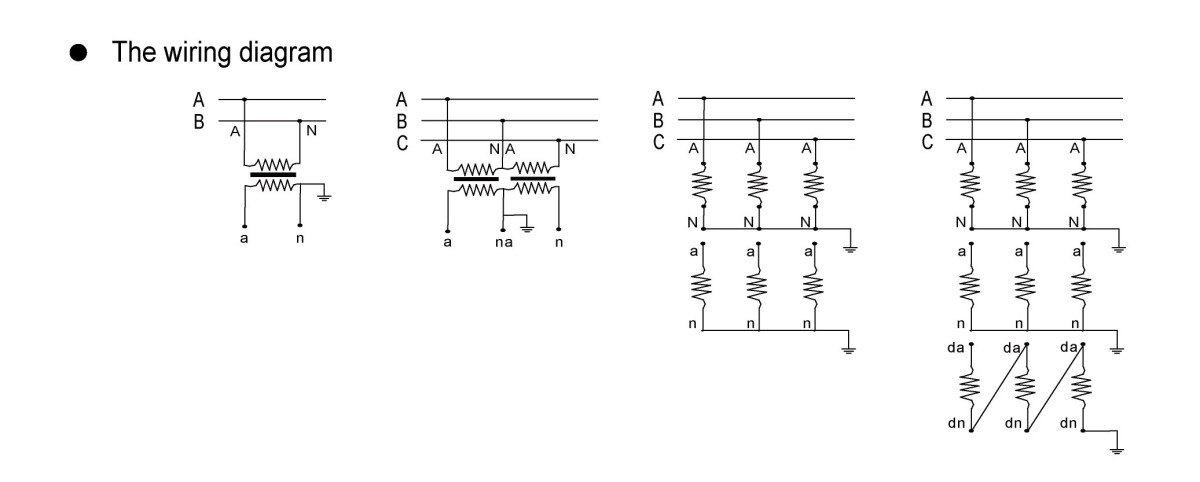

Jännitemuuntajien kytkentätavat

Hankintasuuntautuneita jännitemuuntajien liitäntäratkaisuja Welcome (Wenzhou) Electric Co., Ltd:lle

Kun valitsemme ja hankimme jännitemuuntajia tehtaaltamme, kolme erikoistunutta kytkentäjärjestelmää erottuu teknisestä käytännöllisyydestään – jokainen räätälöidään erillisten järjestelmävaatimusten ja toiminnallisten prioriteettien mukaan, mikä varmistaa yhdenmukaisuuden projektin hankintastandardien kanssa:

1. Tähti (Y-Y) maadoitettu liitäntä
Ainoastaan ​​sähköjärjestelmissä, joissa on maadoittamattomat nollapisteet tai ne, jotka on maadoitettu kaarenvaimennuskäämeillä, tämä liitäntä edellyttää, että ensiökäämin nollaliitin on maadoitettava suoraan. Sen keskeinen hankinta-arvo on tarkan vaihe-maa-jännitteen mittauksen mahdollistaminen, mikä on ehdoton vaatimus eristyskunnon valvonnassa tällaisissa järjestelmäarkkitehtuureissa.
2. V-V epätäydellinen kolmioliitäntä
Rakennettu käyttämällä kahta yksivaiheista PT:tä, tämä kaavio liitetään sähköverkon UAB- ja UBC-linjajännitteisiin muodostaen epätäydellisen kolmiorakenteen. Käytettävissä oleva vaihtoehto 20 kV:n ja alle maadoittamattomien/kaarivaimennuskelamaadoitettujen verkkojen hankintoihin. Se on erinomainen vaiheiden välisen jännitteen havaitsemisessa. Kriittinen hankintanäkökohta: sillä ei ole kykyä mitata vaihe-maajännitettä, joten se ei sovellu skenaarioihin, jotka edellyttävät täydellistä jännitteen valvontaa.
3. Avaa Delta Multi-Winding Connection
Tämä kokoonpano koostuu kolmesta yksivaiheisesta kolmikäämitystä PT:stä, ja se käyttää joko YN, yn, d11 tai YN, y, d11 johdotusta – toisiotähtikäämin nollan ollessa maadoitettu B-vaiheen läpi. Monipuolisena hankintavaihtoehtona se sopii kaikille jännitetasoille, erityisesti 3~15kV järjestelmille. Toisiokäämi tarjoaa kaksinkertaisen toiminnallisuuden (vaiheiden välisen ja vaiheen välisen jännitteen mittaus), kun taas aputoisiokäämin avoin kolmiorakenne tukee liittämistä eristysmonitoreihin, maadoittamattomiin verkkoreleisiin tai maadoitusjärjestelmän suojalaitteisiin, mikä laajentaa sen soveltuvuutta erilaisiin hankintaskenaarioihin.
