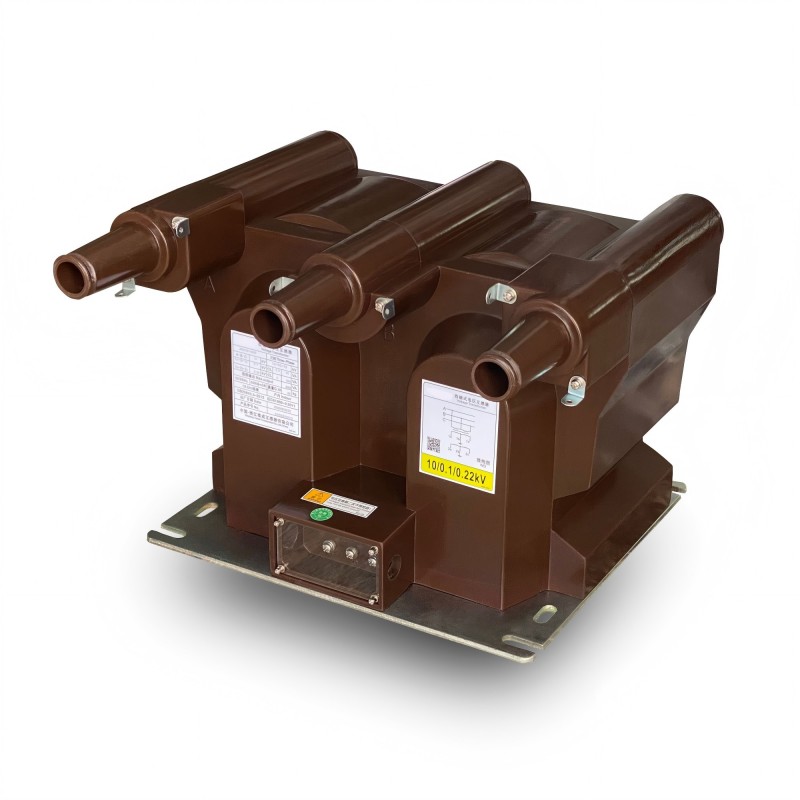

JSZV18-24R jännitemuuntaja

Vuosien kokemuksella JSZV18-24R-jännitemuuntajan tuotannosta, Welcome (Wenzhou) Electric Co., Ltd. voi toimittaa laajan valikoiman 0,72-40,5 kV sisäjännitemuuntajia. Tällä muuntajallamme on rakennesuunnittelu ja sovellusskenaariot, jotka on räätälöity erityisesti keskijännitejärjestelmien vaatimuksiin:

Tämä muuntaja käyttää täysin suljettua epoksihartsivalueristerakennetta, joka kietoo ensiökäämin, toisiokäämin ja pyöreän rautasydämen sisään ja pystyy vastustamaan saastumista ja kosteutta suoraan. Tuote on varustettu myös kyynärpään muotoisella pistokkeella, joka paitsi parantaa ympäristötiiviyttä, myös helpottaa asennusta, eikä paikan päällä tapahtuva johdotus vaadi paljon vaivaa.

Laadukas JSZV18-24R Voltage Transformer on suunniteltu erityisesti sisätiloihin, joissa nollapistettä ei ole maadoitettu. Olipa kyseessä virran mittaus, sähköenergian laskeminen tai releen suojaus, siitä voi olla paljon hyötyä. Pystyy mukautumaan 50 Hz:n tai 60 Hz:n taajuuksille, kestämään jopa 24 kV laitejännitteen ja suorittamaan jännitteenvalvontaa keskijännitesähköjärjestelmissä vakaasti ja tarkasti, täyttäen täysin paikan päällä koskevat vaatimukset.

Tärkein tekninen parametri

1. Nimellinen ensiöjännite: valinnainen 20 kV tai 22 kV, sopii keskijännitejärjestelmien erilaisiin jännitevaatimuksiin;
2. Nimellinen toisiojännite: Eritelmiä on kolme: 100 V, 100/100 V ja 100/220 V, jotka voidaan sovittaa erilaisten toisiolaitteiden johdotuksen kanssa;
3. Jäännösjännitekäämin nimellisjännite: kattaa 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, täyttää erityisvaatimukset, kuten maadoitussuojauksen;
4.Kuorman tehokerroin: cos Φ=0,8 (hystereesi), vastaa tavanomaisten toisiopiirien kuormitusominaisuuksia;
5. Suoritusstandardit: Noudata joko IEC60044-2:2003:a tai IEC61869-1&3:a suorituskyvyn ja laadun vertailussa kansainvälisten standardien mukaisesti.

Muut tekniset parametrit katso pls seuraavasti:

Huomautuksia: Pyynnöstä toimitamme mielellämme muuntajia, jotka täyttävät muut standardit tai joiden tekniset tiedot eivät ole standardeja.

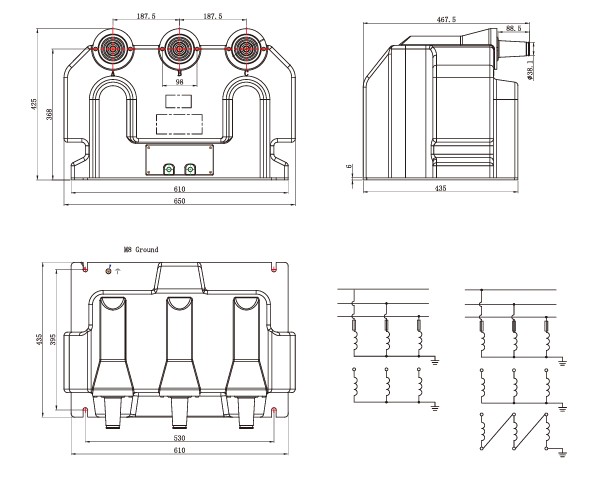

Piirustus piirustus

Tärkeimmät ominaisuudet

Tervetuloa (Wenzhou) Electric Co., Ltd:n JSZV18-24R-jännitemuuntaja, jolla on vahvat suorituskykyedut, sopii keskijännitejärjestelmän vaatimuksiin. Erityiset kohokohdat ovat seuraavat:

1. Laaja jännitteen sovitettavuus
Jännitemuuntaja JSZV18-24R, joka on mitoitettu 24 kV:lle, käsittelee merkittäviä jännitevaihteluita varmistaen vakaan seurannan ja tarkan signaalin lähdön transienttien tai järjestelmän säätelyn aikana.

2. Nopea vastaus
Tallentaa nopeasti jännitteen muutokset ja lähettää välittömästi signaalit suojalaitteisiin, mikä mahdollistaa nopean vianpoiston ja parantaa järjestelmän luotettavuutta.

3. Alhainen hystereesihäviö
Kehittyneet magneettiset materiaalit ja optimoitu muotoilu vähentävät energiahävikkiä, parantavat tehokkuutta, minimoivat lämmöntuoton ja pidentävät käyttöikää.

Olipa kyseessä toistuvia jännitevaihteluita tai keskijännitejärjestelmää, jossa vaaditaan vastenopeutta ja energiankulutusta, tämä muuntaja kestää. Jos haluat tietää skenaarion erityiset mukautustiedot, sano se suoraan!
